Atrama nustato galinę padėtį, skląstis užfiksuoja vartų varčią, o tinkama spyna ją užrakina. Rinkitės jas atsižvelgdami į rėmą, galutinę įvažiavimo dangą ir valdymo būdą. Automatinių vartų fiksavimo mechanizmas turi veikti kartu su pavara; prieš ją paleidžiant paprastą rankinį skląstį reikia atlaisvinti.
| Varstomieji vartai: pasirinkite temą | |
|---|---|
| Matavimas ir eiga | |
| Vieta ir nuolydis | Rėmas, vyriai ir užpildas |
| Pavara ir laikikliai | Atramos ir priedai |
Prieš užsakydami patikrinkite visą junginį
| Renkantis | Kas reikalinga papildomai |
|---|---|
| Rankinį skląstį | Tinkamą atsakomąją dalį arba įvorę, tvirtinimą prie rėmo ir reikiamą skląsčio kaiščio siekį. Jei įvorė neturi atraminio paviršiaus, varčios padėtį turi nustatyti atskira atrama. |
| Spyna | Atsakomoji dalis, tinkama montavimo vieta ir galimybė pasiekti raktą. Jei naudojamas elektrinis fiksavimas taip pat reikia tinkamo maitinimo, valdymo ir avarinio atrakinimo. |
| Pavaros komplektą | Patikrinkite variklių skaičių, konkretų valdymo bloką ir komplektacijos turinį. Laikikliai, imtuvas, nuotolinio valdymo pulteliai, fotoelementai ar signalinė lempa skirtinguose komplektuose gali skirtis. Atskirai patikrinkite pailgintus laikiklius, atramas, kabelius ir tvirtinimo elementus. |

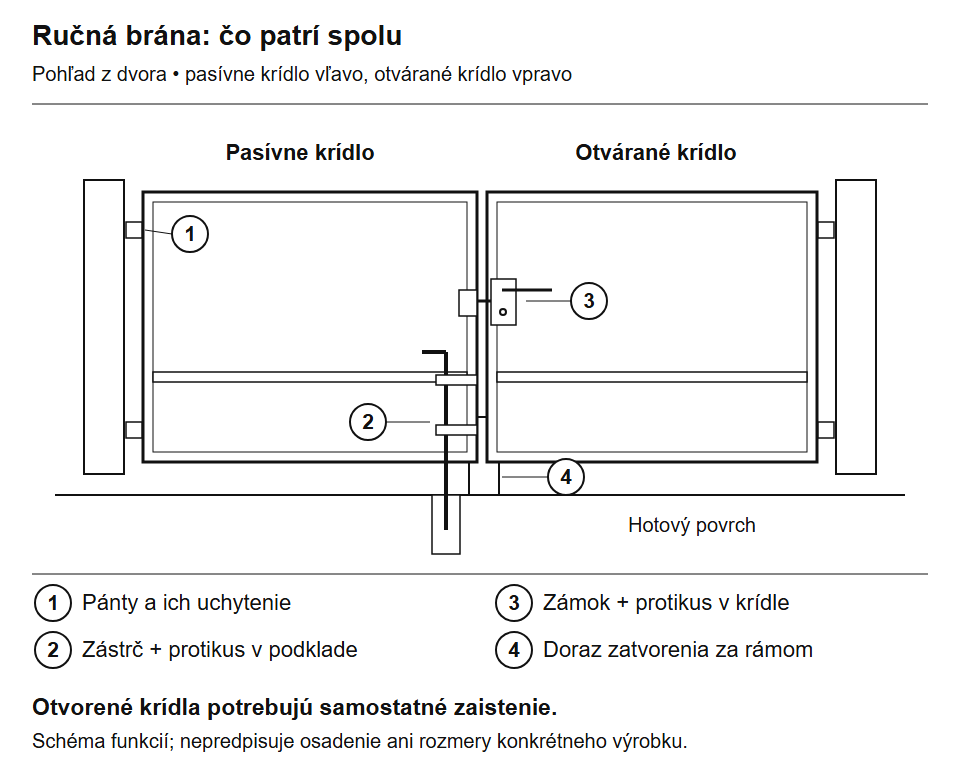

Rankinės vartų sistemos principas, žiūrint iš kiemo pusės. Vyriai ir užpildas parenkami atskirai; atidarytoms varčioms reikia atskiro fiksavimo. Spustelėkite, kad padidintumėte.
Kas sustabdo vartus ir kas juos išlaiko vietoje
| Kas | Kodėl | Tipas ir pasirinkimas |
|---|---|---|
| Uždarymo atrama | Nustato galutinę uždarytų vartų varčių padėtį. | Apatinę atramą rinkitės pagal rėmo aukštį virš galutinės dangos ir tvirtinimo būdą. |
| Atidarymo atrama | Sustabdo varčią atidarymo pabaigoje. | Išorinė arba įmontuota mechaninė atrama – rinkitės pagal konkrečią pavarą. Patikrinkite jos padėtį ir atidarymo kampą. |
| Atidarytos varčios fiksatorius | Taip pat prilaiko rankiniu būdu atidarytą varčią, kad ši laisvai neužsidarytų. | Pasirinkite fiksavimo būdą ir jo atlaisvinimo mechanizmą. Vien tik standi atrama šios funkcijos neužtikrina. |

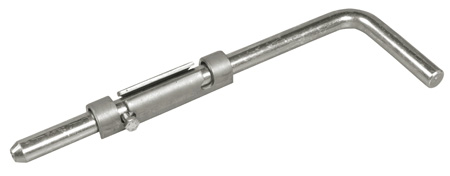

| Skląstis | Pavyzdžiui, juo fiksuojama pasyvioji rankinių vartų varčia. | Kaištis ir tinkama atsakomoji dalis; palyginkite skersmenį, eigą ir montavimo aukštį. |
| Spyna | Užtikrina vartų užrakinimą. | Rankinis užrakinimas arba elektrinis fiksavimas – pagal valdymo būdą. |

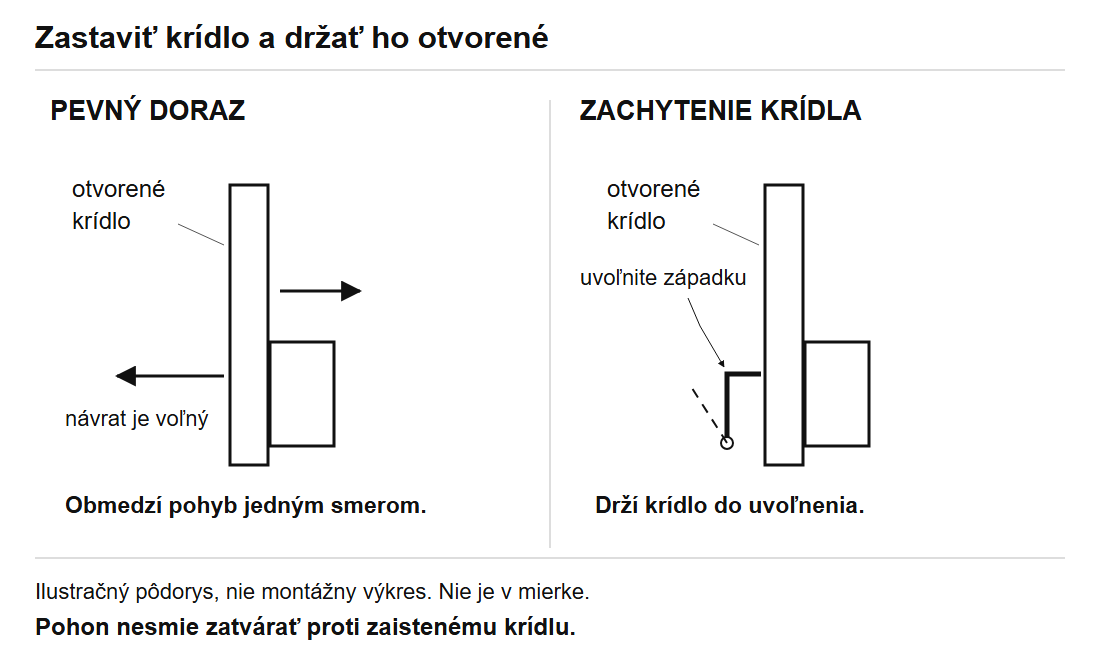

Automatizuodami vartus, atramas rinkitės pagal pavaros instrukciją. Išmoktas veikimo laikas nėra universali mechaninės atramos alternatyva. Atidarytos varčios standus fiksatorius negali likti įjungtas, kai variklis pradeda uždaryti vartus.
Atramą montuokite pagal galutinę trinkelių dangą
Prieš gręždami patikrinkite sąlyčio su rėmu vietą, atstumą iki automobilio apačios ir abiejų varčių judėjimo trajektoriją. Vėliau paklotos trinkelės gali pakeisti tarpą po rėmu ir reikiamą skląsčio kaiščio siekį. Tvirtinimą rinkitės pagal laikančiąją pagrindo medžiagą; vien plonos trinkelės gali nepakakti.
Jei automobilis žemas, patikrinkite, ar jis pravažiuos per atramą. Iš skląsčio ir jo angos turi būti įmanoma pašalinti žvyrą, lapus ar sniegą. Vandens nutekėjimo vietą laikykite neužkimštą; drenažo anga pati savaime neapsaugo nuo užšalimo.
Pavyzdys: galutinė trinkelių danga ir žemas automobilis
Renkate centrinę atramą ir apatinį skląstį. Svarbu įvertinti apatinio rėmo krašto aukštį, automobilio judėjimo trajektoriją ir laikančiąją dangos pagrindo dalį.
- Uždarykite ir išlyginkite varčias. Atramos vietoje išmatuokite tarpą nuo galutinės dangos iki rėmo ir nustatykite, kur pasieks skląsčio kaištis.
- Palyginkite atramos aukštį su sąlyčio vieta ant rėmo ir realiomis automobilio pravažiavimo sąlygomis. Esant nuolydžio lūžiui, vien kataloginio automobilio prošvaisos aukščio nepakanka.
- Jei pasirinksite įleidžiamą EGS įvorę, galinę padėtį nustatykite atskira atrama. Rinkdamiesi SABO, iškart įvertinkite atraminį paviršių, kaiščio angą, tvirtinimą ir valymą.
Susijusios dalys ir instrukcijos: atramos, EGS ir SABO, skląsčio pasirinkimas.
Kaip pasirinkti skląstį su tinkama atsakomąja dalimi
Rankiniuose dvivėriuose vartuose pasyvioji varčia dažnai fiksuojama apatiniu skląsčiu. Jį rinkitės tik nustatę uždaryto rėmo padėtį ir galutinės dangos aukštį.
- Išmatuokite siekį: atstumą tarp skląsčio tvirtinimo vietos ir atsakomosios dalies. Palyginkite gaminio bendrą ilgį ir naudingąją eigą.
- Palyginkite kaištį ir angą: jų skersmenį, padėtį ir reikiamą įkišimo gylį pagal gaminio brėžinį.
- Patikrinkite naudojimą: rankenos vietą ir judėjimą bei pakelto kaiščio fiksavimą, kad atidarant vartus jis nesitrintų į žemę.
- Pasirinkite atsakomąją dalį: įleidžiamą įvorę arba atramą su anga. Numatykite jos tvirtinimą, vandens nutekėjimą ir prieigą valymui.
| Atramos ir skląsčiai | |
|---|---|
 |

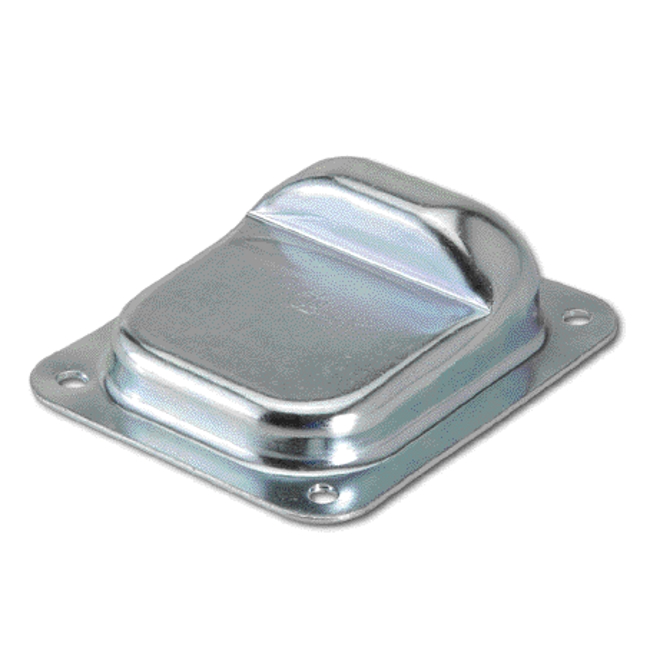

Tiksliai nustato uždarytą padėtį. Montavimas pritaikomas prie pagrindo ir vietos įvažiavime. |
 |
Rankinėje sistemoje gali veikti kartu su skląsčiu; angą ir skląstį rinkitės pagal atitinkamus matmenis. |
 |

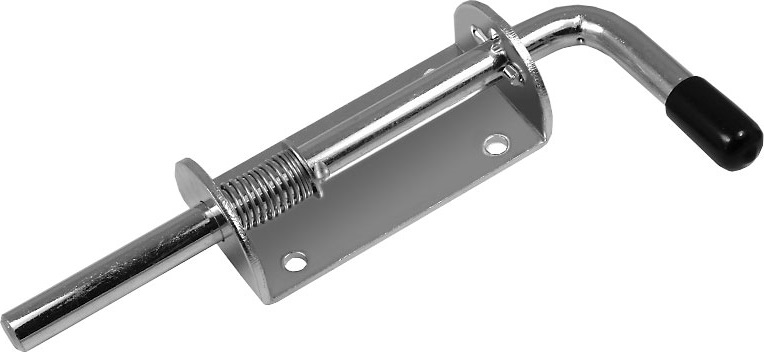

Prisukamas skląstis varčiai į žemę fiksuoti; pasirinkite ilgį ir atsakomąją dalį. |
 |
Spyruoklinis variantas, skirtas valdyti rankiniu būdu. Užrakinimo būdą ir montavimą palyginkite su konkrečiu gaminiu. |

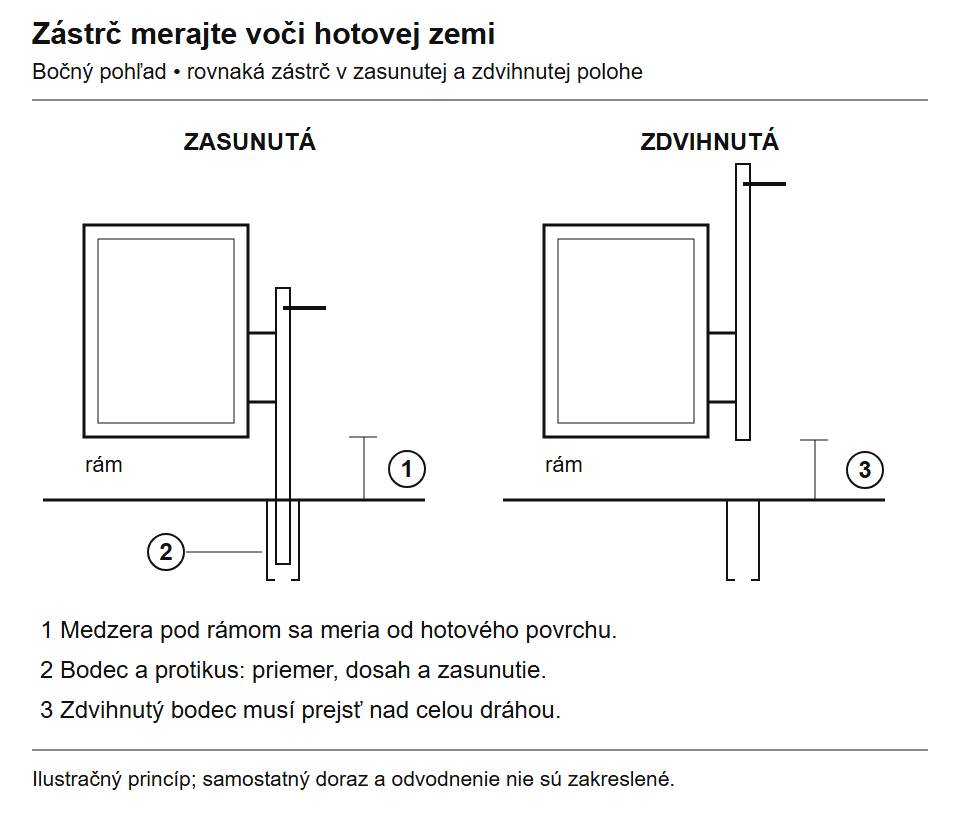

Išmatuokite ir įleistą, ir pakeltą padėtį. Atidarant vartus kaištis neturi kliudyti aukštesnei įvažiavimo vietai. Spustelėkite, kad padidintumėte.
EGS įvorė ar SABO atrama?

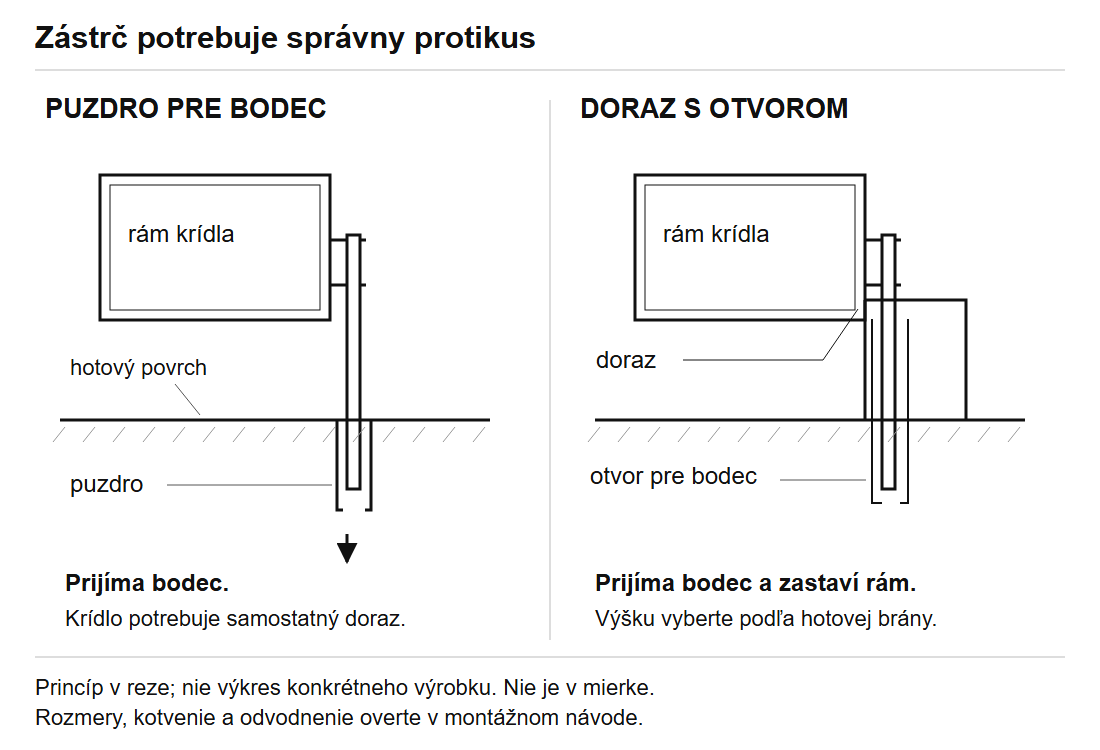

EGS yra įleidžiama kaiščio įvorė su vandens nutekėjimu. Ji neturi atraminės plokštelės, todėl pati nenustato galinės vartų varčios padėties. SABO sujungia apatinę atramą su anga skląsčiui. Rinkitės pagal tarpą tarp paruošto pagrindo ir apatinio varčios krašto, kaiščio matmenis ir montavimo instrukciją.
| Įvorė ir atrama iš asortimento | |
|---|---|
 |

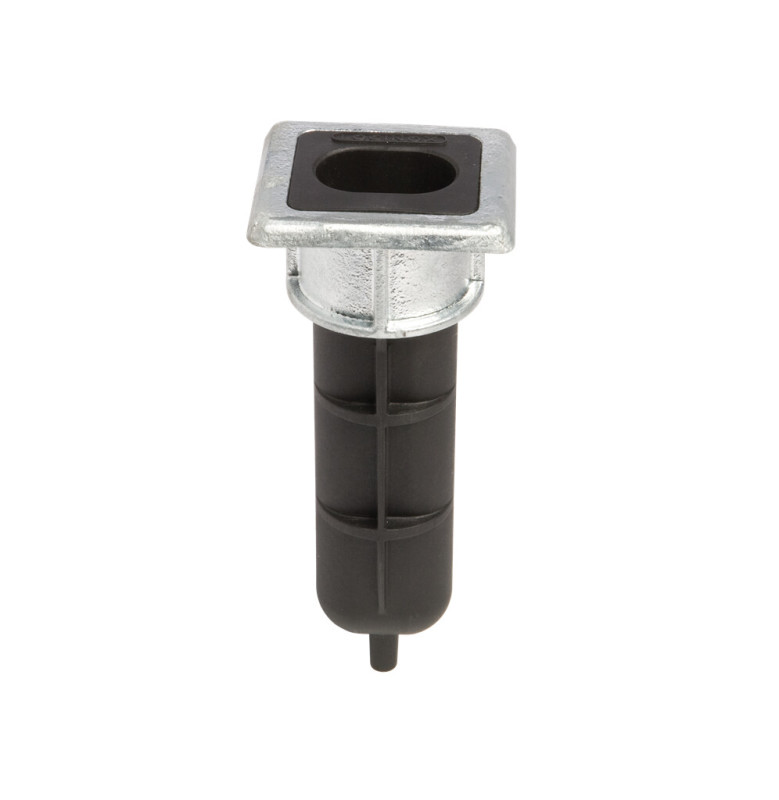

Įleidžiama kaiščio įvorė su vandens nutekėjimu. Neturi atraminės plokštelės; pasirūpinkite galinės varčios padėties nustatymu atskirai. |
 |

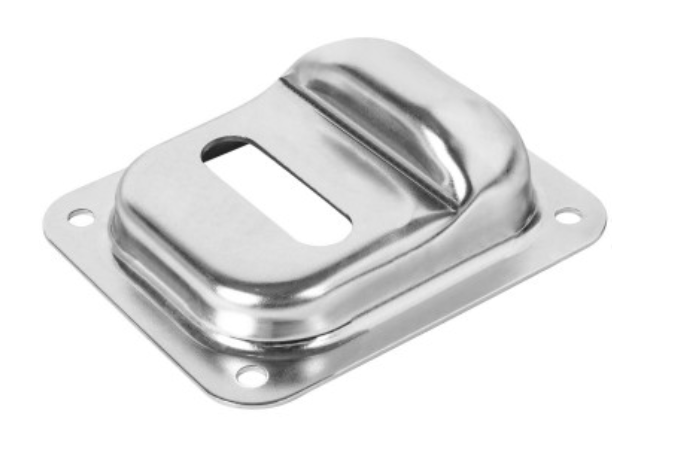

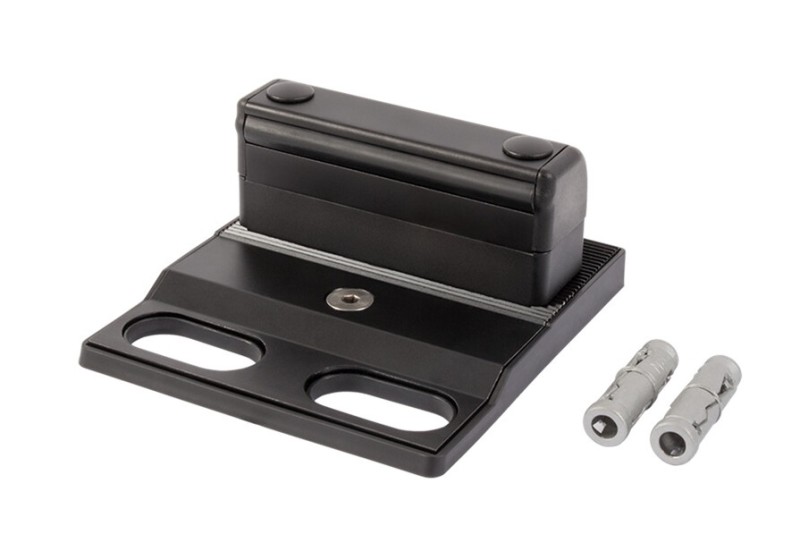

Apatinė atrama su anga skląsčiui. Rinkitės pagal tarpą virš baigtos dangos ir kaiščio matmenis. |
Du rankinių vartų užrakinimo pavyzdžiai
| Situacija | Dalys ir patikra prieš užsakant |
|---|---|
| Atrama jau yra, trūksta angos skląsčiui | Skląstis + įleidžiama EGS įvorė. EGS skirta kaiščiui iki Ø 20 mm ir neturi atraminės plokštelės. Išmatuokite kaiščio siekį, baigtos dangos aukštį ir montavimo vietą su vandens nutekėjimu. |
| Reikia ir atramos, ir paviršinio atitikmens | Suderinamas skląstis + SABO. Patikrinkite, ar kaištis neviršija Ø 20 mm ir ar tarpas tarp paviršiaus ir vartų apačios yra 20–45 mm. Gamintojas VSA, VSF ir KEYDROP modeliams nurodo 40–60 mm profilį; šis derinys netinka universaliai su kiekvienu skląsčiu. |
Abiem atvejais patikrinkite, ar pakeltas kaištis yra už viso judėjimo kelio ribų ir ar kiekviena atidaroma varčia turi tinkamą užraktą. Jei ateityje bus montuojama pavara, rankinį užrakinimą reikės pritaikyti automatiniam veikimui.
Rakinamas skląstis arba montavimas į rėmą
Vien atrama ar įprastas nerakinamas skląstis vartų neužrakins. Rinkitės spyną arba rakinamą skląstį, pavyzdžiui, KEYDROP. Paslėptam SUBY montavimui pirmiausia patikrinkite profilio vidinę erdvę ir sienelės storį; montavimo angą paruoškite pagal gaminio brėžinį.
| Užrakinimas ir montavimas į profilį | |
|---|---|
 |

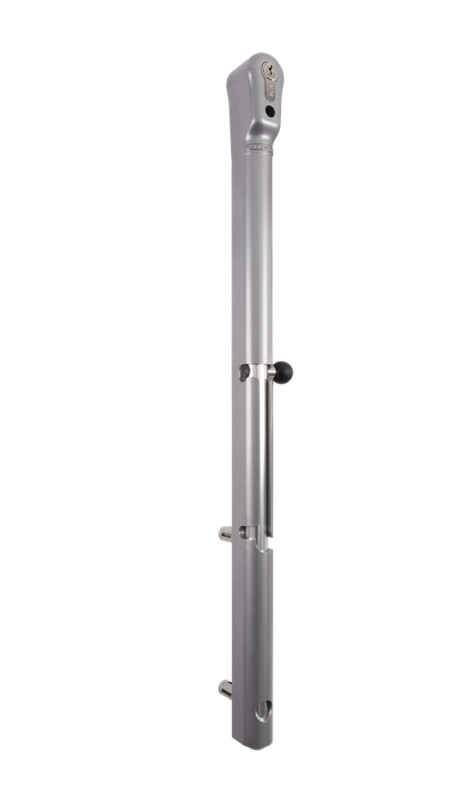

Locinox KEYDROP – rakinamas skląstis Skląstis, rakinamas raktu. Patikrinkite vietą profilyje, reikiamą eigą ir atitikmens padėtį. |
 |

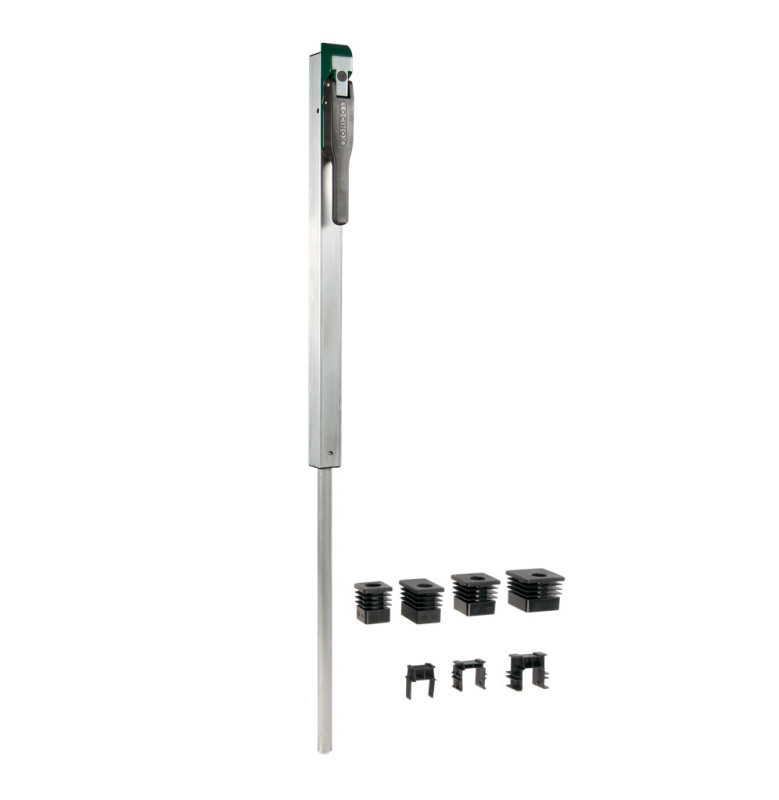

Locinox SUBY – į profilį montuojamas skląstis Skląstis, įtaisytas į varčios profilį. Prieš išpjaudami angą palyginkite profilio matmenis, sienelės storį ir montavimo brėžinį. |
Locinox VSF jo konstrukcija kitokia: uždarius vartus jo rankeną gali blokuoti kita varčia. Nepainiokite šio užrakinimo būdo su SUBY montavimu profilio viduje. Daugiau matmenų ir variantų rasite tarp varstomųjų vartų skląsčių.
Elektrinė spyna turi veikti kartu su pavara
Reikalavimus spynai patikrinkite dar prieš tiesdami kabelius. M-Fab atveju gamintojas rekomenduoja elektrinę spyną, kai varčia platesnė nei 2,5 m; ši riba nėra bendra visiems varikliams. Naudojant kitą pavarą, vadovaukitės jos instrukcija.
NICE PLA10 yra vertikali, o PLA11 – horizontali elektrinė spyna; abiem reikia 12 V AC. Patikrinkite išėjimą ir valdymo būdą faktiškai sumontuoto valdymo bloko instrukcijoje. Variklio įtampa nenulemia spynos maitinimo.
Dar viena galimybė – elektriniu būdu valdoma apatinė skląstis. Ji turi visiškai atsirakinti prieš varčiai pajudant ir įsitraukti tik jai esant tinkamoje padėtyje. Patikrinkite reikiamą maitinimą, valdymo signalą, atitikmenį ir avarinio atrakinimo būdą.
Nutrūkus elektros tiekimui elektrinis užraktas, priklausomai nuo konstrukcijos, gali likti užrakintas arba atsirakinti. Patikrinkite tikslaus modelio savybes ir prieigą prie rakto. Atrakintas skląstis pats neatlaisvins užblokuoto variklio; taip pat žr. rankinį pavaros atblokavimą ir atsarginį maitinimą.
Užlaida lemia varčių atidarymo tvarką

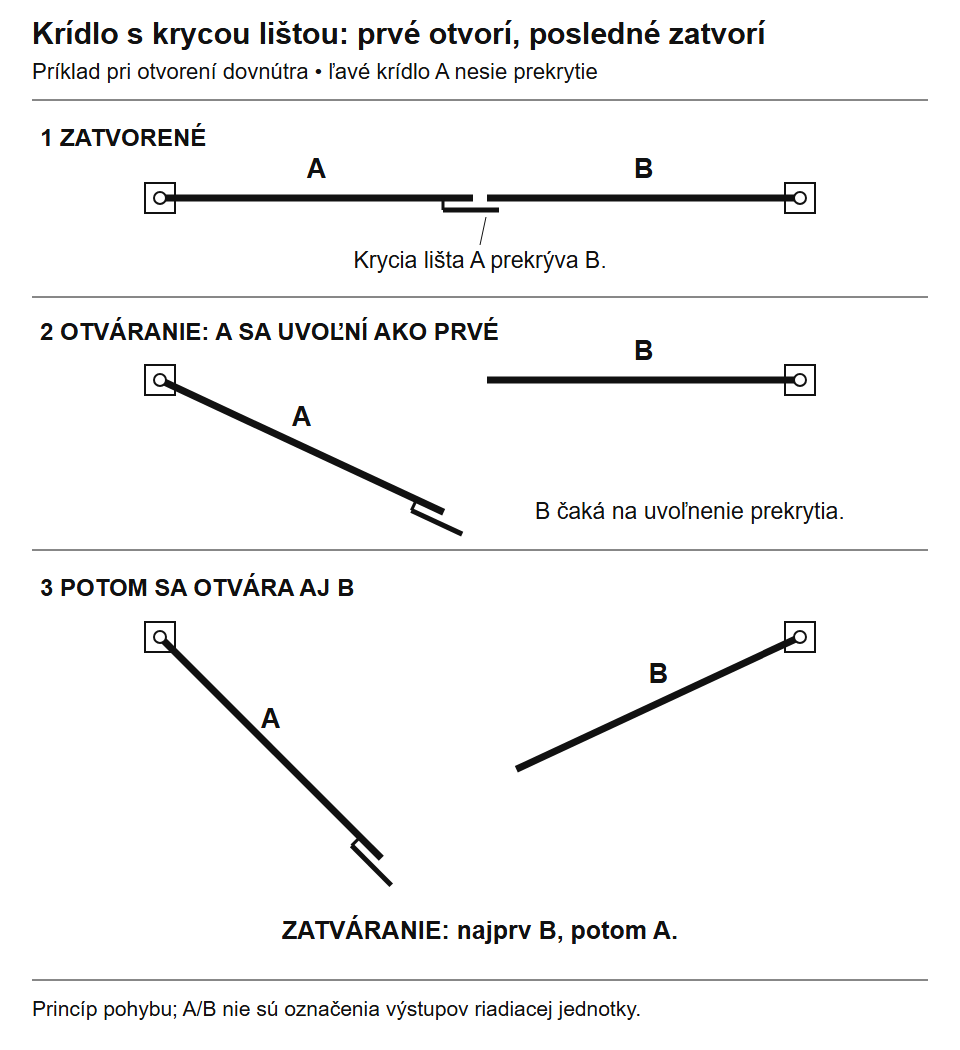

Jei viena varčia turi dengiamąją juostą, uždengiančią kitą varčią, atidarant ją reikia atlaisvinti pirmiausia, o uždarant – užverti paskiausiai. Pirmiausia išbandykite šį judesį rankiniu būdu. Tada nustatykite tinkamą seką ir delsą konkrečiame valdymo bloke; variklių numerių nespėliokite pagal kairę ir dešinę puses.
Šiame pavyzdyje dengiamąją juostą turi kairioji A varčia; kai užlaida priešinga, vaidmenys pasikeičia. Variklių numerius ir delsos nustatymą nurodo valdymo sistemos instrukcija. Spustelėkite, kad padidintumėte.
Rankinėje sistemoje pirmiausia uždarykite ir užfiksuokite pasyviąją varčią, tada uždarykite aktyviąją. Atrama ir atitikmuo turi būti tinkamoje padėtyje, kai vartai uždaryti. Spyna ar skląstis neturi jėga kompensuoti nusvirusio ar persikreipusio rėmo. Esant nevienodo pločio varčioms kiekvieną variklį ir jo veikimo kelią vertinkite atskirai.
Kaip kasdien valdysite vartus
Prieš užsakydami patikrinkite, kas įeina į pavaros komplektą. Imtuvas, nuotolinio valdymo pultai, fotoelementai ar švyturėlis jau gali būti komplekte. Priedus rinkitės pagal tikslų valdymo bloko modelį ir tai, kas naudosis vartais.
Mygtuką ar klaviatūrą montuokite taip, kad duodamas komandą naudotojas stovėtų už varčios ir pavaros svirties judėjimo zonos ribų. Elektrinis raktinis jungiklis siunčia komandą valdymo įrenginiui; nutrūkus elektros tiekimui jis nepakeičia mechaninio avarinio atrakinimo rakto.
| Kas | Kodėl | Tipas ir patikra |
|---|---|---|
| Raktinis jungiklis | Vartų valdymas įvažiavime be nuotolinio valdymo pulto. | Jungikliai: kontaktas ir prijungimas pagal valdymo bloko įvestį. Elektrinė komanda nėra mechaninis avarinis atrakinimas. |
| Klaviatūra | Prieiga naudojant kodą – namų ūkio nariams ar sutartiems lankytojams. | Patikrinkite laidinę, magistralinę arba radijo sąsają ir, jei reikia, dekoderį valdymo sistemoje. |
| Valdymas telefonu | Atidarymas ir prieigos valdymas pagal modulio galimybes. | GSM arba Wi-Fi sprendimas: signalas, maitinimas, prijungimas prie valdymo bloko ir, jei reikia, SIM kortelė / paslauga. Atidarymo komanda nebūtinai patvirtina tikrąją vartų padėtį. |
| Atsarginis maitinimas | Veikimas dingus elektros tinklo įtampai, jei tai palaiko sistema. | Atsarginis maitinimas konkrečiam valdymo blokui. Patikrinkite jungtį, įkrovimą ir priedus; šis sprendimas nėra universalus visiems 24 V varikliams. |
| Nuotolinio valdymo pultelis | Papildomas naudotojas arba kelių įrenginių valdymas. | Patikrinkite imtuvo, kodavimą ir dažnį. Vienodas dažnis savaime nepatvirtina suderinamumo. |
Apsaugos priemones rinkitės pagal vietą
Fotoelementai stebi savo spindulio kelią. Jie nepakeičia vietų prie vyrių, tarp vartų varčių ir prie tvoros įvertinimo. Fotoelementų ir apsauginių briaunų sąsają bei jų patikrą pasirinkite pagal valdymo bloką ir vartų rizikos vietas. Švyturėlio maitinimą parinkite pagal valdymo išvestį.
Dažniausiai užduodami klausimai renkantis dalis
Ar reikia atramos ir vartams su pavara?
Vadovaukitės konkretaus variklio instrukcija: jam gali būti naudojama išorinė arba įmontuota mechaninė atrama atitinkama kryptimi. Išmokyta eigos trajektorija nereiškia, kad galima atsisakyti numatytos atramos. Patikrinkite atidarytą ir uždarytą padėtį.
Ar spyruoklinis skląstis yra automatinis?
Spyruoklė savaime nereiškia elektrinio atrakinimo. Naudojant įprastą rankinį skląstį, prieš paleidžiant pavarą operatorius turi atlaisvinti vartų varčią. Automatiniam užrakinimui pasirinkite su valdymo bloku suderinamą įtaisą.
Ar ratukas padės, jei vartų varčia nusileidžia?
Pirmiausia nustatykite priežastį: vyriai, rėmas, tvirtinimas ar stulpas. Atraminis ratukas gali būti naudojamas suprojektuotiems vartams paremti, bet nėra universalus jų mechanikos taisymo būdas.
Ką patikrinti prieš užsakant
- Profilio matmenis ir tvirtą vietą detalei pritvirtinti.
- Esamą tarpą po vartų varčia, kaiščio skersmenį, jo eigą ir atsakomąją dalį.
- Atidarymo kryptį, užlaidą ir prieigą prie rankenos arba rakto.
- Elektrinio elemento atveju – tikslų valdymo bloko žymėjimą, maitinimą, sąsają ir veikimą dingus maitinimui.
- Rinkinio turinį, tvirtinimo elementus, kabelius ir atskirai užsakomas dalis.
Atsiųskite mums vartų varčių sandūros nuotrauką, atramos vietą ir profilio bei tarpo virš žemės matmenis. Jei vartai automatiniai, nurodykite pavaros lentelės duomenis ir valdymo bloko žymėjimą. Padėsime parinkti tarpusavyje suderinamas dalis.
| Tęskite pagal tai, kokią problemą reikia išspręsti |
|---|
| Matavimas ir sprendimo pasirinkimas · Visos situacijos ir pavyzdžiai |
