Rėmas, vyriai ir stulpai sudaro vieną visumą. Projektuodami naujus vartus iš karto numatykite jų užpildą ir pasirinktą pavarą: jos kronšteinams reikia tvirto tvirtinimo taško ir tinkamo atstumo nuo vyrių ašies. Toliau pateiktos rekomendacijos padės atlikti matavimus ir pasirinkti detales; laikančiųjų konstrukcijos dalių matmenis reikia parinkti konkrečiai varčiai ir pagrindui.
| Varstomieji vartai: pasirinkite temą | |
|---|---|
| Matavimai ir eiga | |
| Vieta ir nuolydis | Rėmas, vyriai ir užpildas |
| Pavara ir kronšteinai | Atmušai ir priedai |
Prieš pjaudami: rėmo ilgį nustatykite pagal galutinį pravažiavimo plotį ir pasirinktus vyrius. Pažymėkite skersinio, užpildo tvirtinimo ir pavaros priekinio kronšteino vietas, atsižvelgdami į tikrąjį jo aukštį.
Rėmas, skersinis ir stulpai
Varčios svoris per vyrius perduodamas stulpui ir pamatui. Vėjas ir pavara sukuria papildomų jėgų. Todėl projektuojant neužtenka pasirinkti vien tik kvadratinį profilį: svarbūs ir varčios ilgis bei aukštis, rėmo standumas, užpildas, vyrių padėtis ir kronšteinų tvirtinimas.
Kvadratiniai profiliai ir rėmo skersinis
Nedidelei, maždaug iki 2 m varčiai su lengvu ažūriniu užpildu galima rinktis ir 40 × 20 × 2 mm kvadratinį profilį. Tačiau 2 m ilgis nėra patvirtintas šio profilio laikomosios galios rodiklis ar nurodymas, kaip pagaminti visą rėmą. Rinkdamiesi iš konstrukcinių profilių palyginkite skerspjūvį, sienelės storį ir profilio orientaciją rėme. Rėmo gamintojui pateikite varčios matmenis, svorį, užpildo tvirtinimo būdą ir pavaros kronšteino vietą.
| Mūsų asortimento profiliai | |
|---|---|
 |

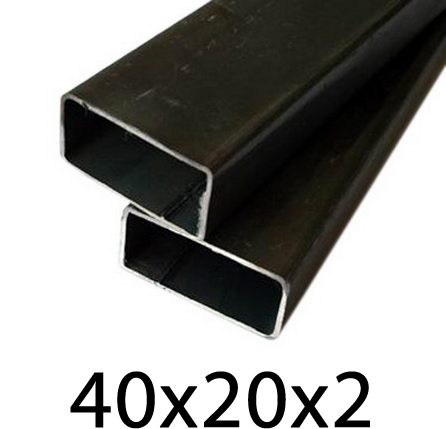

40 × 20 × 2 mm kvadratinis profilis Lengvoms, nedidelėms konstrukcijoms; prieš naudodami išoriniam rėmui, įvertinkite visos varčios standumą ir apkrovą. |
 |

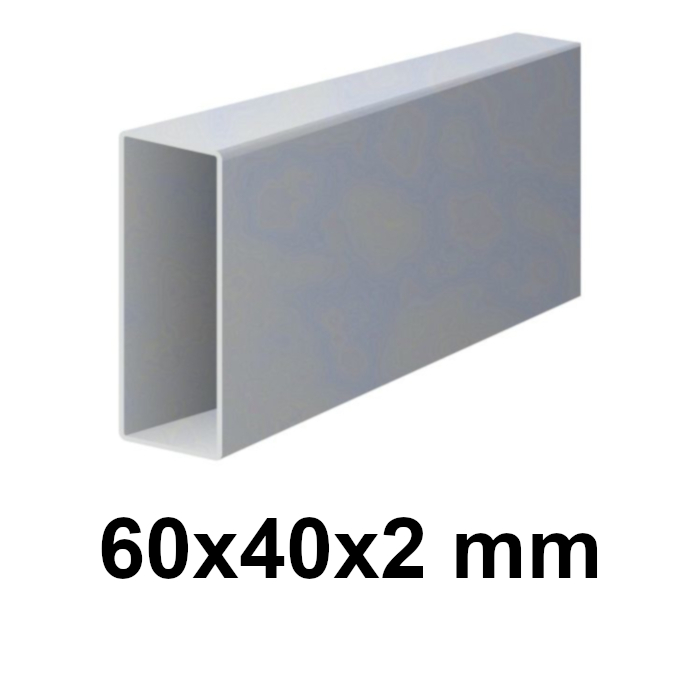

Cinkuotas profilis 60 × 40 × 2 mm Stačiakampis skerspjūvis, sienelės storis – 2 mm. Brėžinyje pažymėkite, į kurią pusę bus nukreipta platesnioji kraštinė. |
 |

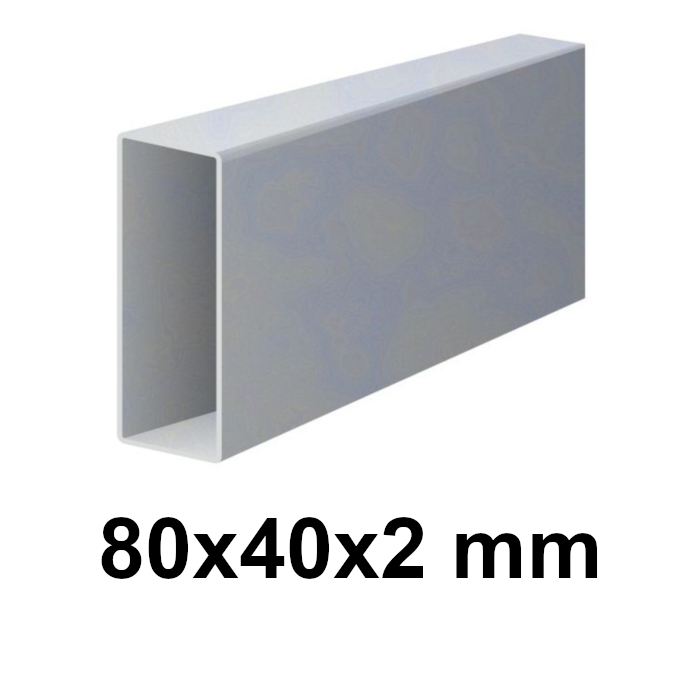

Cinkuotas profilis 80 × 40 × 2 mm Aukštesnis profilis su tokio paties storio sienele. Palyginkite standumą, rėmo svorį ir vietą vartų furnitūrai. |
4 × 1,5 m pavyzdyje kiekviena varčia turi po vieną horizontalų skersinį apatiniajame trečdalyje. Prieš montuodami patikrinkite užpildo atramų atstumus ir pavaros priekinio kronšteino aukštį. Jei skersinis turi laikyti ir pavarą, jis turi perduoti jos jėgas į rėmą; jo vietos nenustatykite vien pagal išvaizdą.

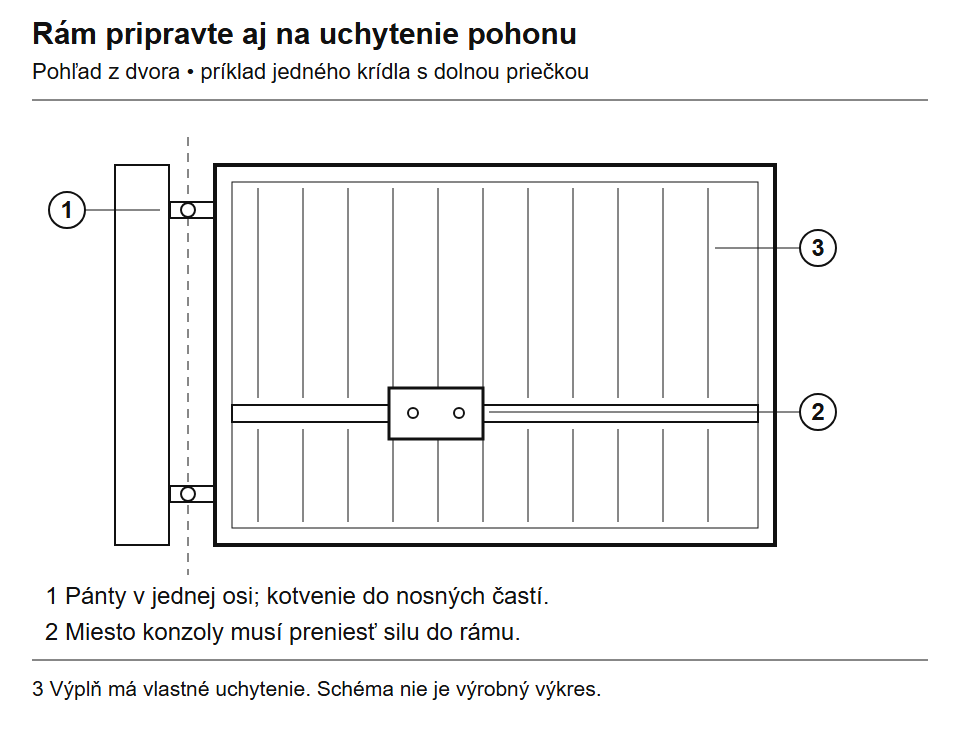

Kronšteino vieta parenkama pagal pavaros montavimo brėžinį. Šiame pavyzdyje apatinis skersinis nenurodo universalios montavimo vietos. Spustelėkite, kad padidintumėte.
Pavyzdys: iš pradžių vartai rankiniai, vėliau – su pavara
Pravažiavimo plotis – 4 m, rėmo aukštis – 1,5 m, užpildas lengvas ir ažūrinis. Iš pradžių vartus norite atidaryti rankiniu būdu, o baigę tvarkyti kiemą – sumontuoti variklius.
- Išmatuokite galutinę angą ir pasirinkite vyrius. Abiejų rėmų plotį nustatykite tik atsižvelgę į vyrių montavimo vietas; maždaug dviejų metrų varčia nereiškia, kad pjovimo matmuo bus du metrai.
- Jau dabar palyginkite numatomos pavaros montavimo matmenis. Stulpe ir varčioje paruoškite laikančiąsias vietas kronšteinams, o po įvažiavimu – kabelių kanalą.
- Rankiniam valdymui pasirinkite atmušus, atidarytų varčių fiksatorius ir skląstį su atsakine dalimi. Prieš vėliau paleidžiant variklį, rankinį fiksatorių reikia atlaisvinti arba pakeisti tinkamu sprendimu.
Susijusios dalys ir darbų eiga: profiliai, vyriai, skląstis ir atsakinė dalis, apsauginių vamzdžių paruošimas.
Stulpas ir pamatas
Stulpas, skirtas linijinei pavarai Wingo arba Toona: plieninei konstrukcijai rekomenduojame numatyti 120 × 120 mm stulpą, prireikus – 100 × 100 mm, jei tai tinka konkrečiai geometrijai. Svarbi vyrių ašies ir kronšteino kaiščio padėtis pagal pavaros montavimo brėžinį ir diagramą. Jei skerspjūvis ar padėtis kitokie, gali reikėti modifikuoto arba pailginto PLA6 kronšteino, jei tai leidžia pasirinktas modelis.
Tai rekomendacija dėl tvirtinimo vietos, o ne minimalus statinis reikalavimas. Sienelės storį, ankeravimą ir pamatą parinkite pagal varčią, užpildą, vėjo apkrovą ir pagrindą. „ HOPP su lankine svirtimi “ vietą reikia patikrinti pagal atskirą jo brėžinį.
Vyrius ir kronšteinus tvirtinkite prie laikančiosios stulpo dalies, ne vien prie apdailos. Rinkdamiesi inkarus patikrinkite pagrindo tipą, inkaravimo gylį ir nurodytus atstumus nuo kraštų. Jei mūrinis stulpas jau yra, išsiaiškinkite, kas yra po apdaila. Pamatui suprojektuoti reikia duomenų apie gruntą, vandenį ir vietos įšalo sąlygas, todėl vieno universalaus kasimo matmens nepakanka.
Prieš betonuojant pravartu paruošti kanalus apsauginiams vamzdžiams. Požeminei pavarai būtina paruošti pagrindą konkrečiai pavaros dėžei, įskaitant vandens nutekėjimą. Betono kietėjimo trukmė ir inkarų apkrova nustatoma pagal projektą ir naudojamas medžiagas.
Paviršius ir užpildo montavimas
Prieš apdorojant paviršių verta bandomai surinkti rėmą su furnitūra ir patikrinti jo geometriją. Paviršiaus apsaugą, dangos taisymą suvirinimo vietose, taip pat vandens nutekėjimo ir oro išleidimo angas reikia pritaikyti pasirinktai sistemai. Prieš gaminant uždarus profilius karštai cinkuoti, dėl reikalingų angų susitarkite su cinkavimo įmone. Užpildo tiekėjas rekomenduoja jo tvirtinimo būdą.
Kaip pasirinkti vyrius ir jų tvirtinimą
Keičiant esamą vyrį: prieš išmontuodami nufotografuokite visą tvirtinimą ir jo detalę. Užrašykite kaiščio arba sriegio skersmenį, skylių atstumą ir atstumą nuo stulpo iki ašies. Toks pats sriegis, bet kitoks poslinkis gali pakeisti tarpą prie stulpo ir pavaros geometriją.
Rinkitės visą vyrių mazgą: vyrį, kaištį arba atsakinę dalį ir tvirtinimo elementus prie stulpo bei rėmo. Vien M16 ar M20 sriegis nenusako viso mazgo keliamosios galios.
| Ką palyginti | Ką išsiaiškinti prieš užsakant |
|---|---|
| Varčia | Ilgį nuo vyrių ašies, bendrą svorį su užpildu ir atstumą tarp viršutinio bei apatinio vyrių. Laikomoji galia turi būti nurodyta būtent šiam deriniui. |
| Tvirtinimas | Plokštelės matmenis ir skyles, jei tvirtinama varžtais; tinkamą laikančiąją medžiagą, jei virinama. Vyris negali būti tvirtinamas vien prie apdailos. |
| Padėtis ir reguliavimas | Tarpą prie stulpo, reguliavimo diapazoną ir vietą veržlėms. Po paviršiaus apdorojimo turi likti vietos reguliavimui ir fiksavimui. |
| Atsakinė dalis | Tikslų kaiščio matmenį arba pasirinktam vyriui rekomenduojamą atitinkamą atsakinę dalį. Keisdami atsiųskite visos vyrių poros nuotrauką. |
Reguliuojamas vyris padeda tiksliai nustatyti varčios padėtį, tačiau sureguliavus jį reikia tinkamai užfiksuoti ir užtikrinti nurodytą sriegio įsukimo gylį. Nesudėkite dviejų kataloge nurodytų laikomosios galios verčių; patikrinkite, ar gamintojas nurodo vertę vienam vienetui, ar visam mazgui ir kokiam atstumui tarp vyrių ji galioja.

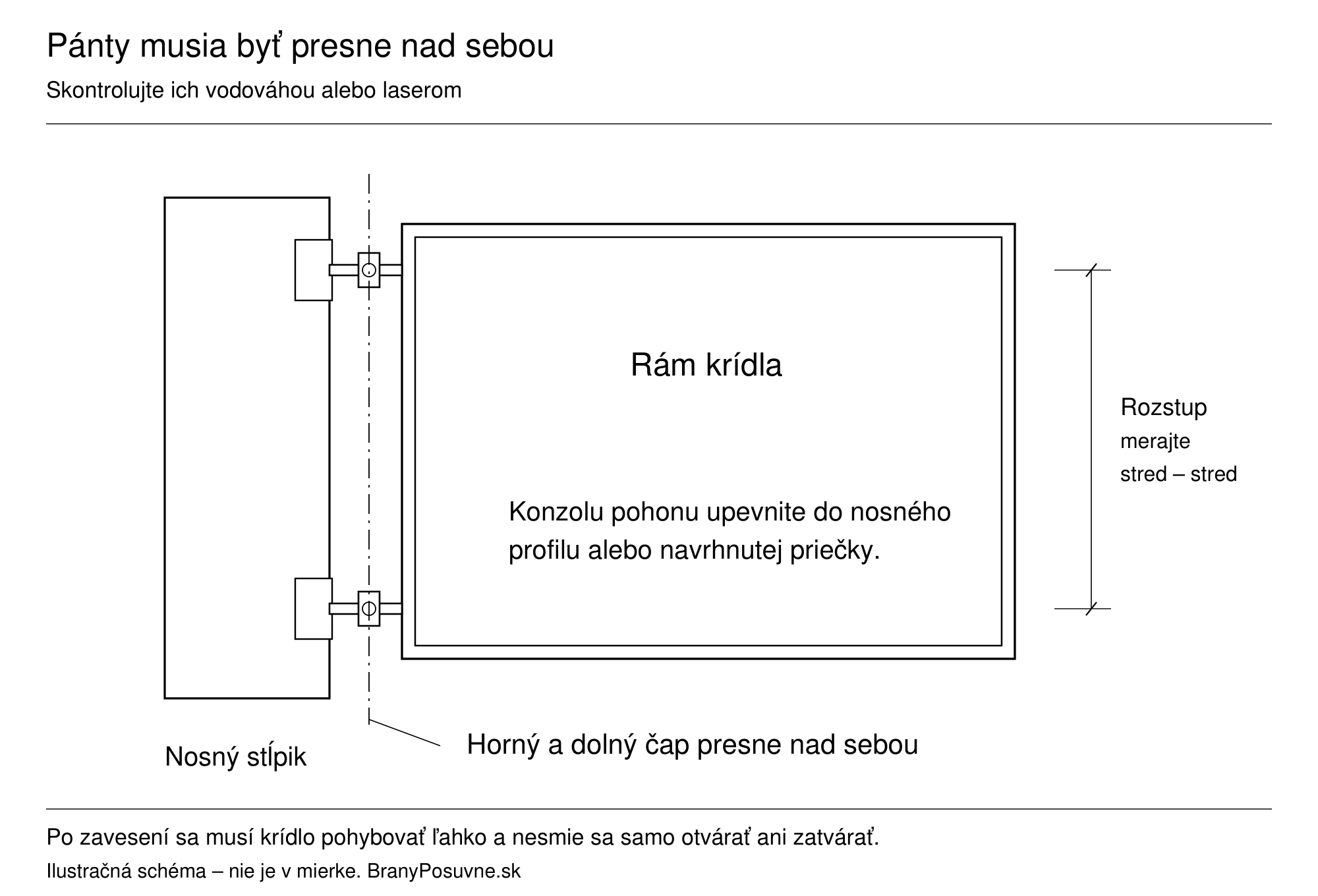

Viršutinis ir apatinis kaiščiai turi būti tiksliai vienas virš kito. Atstumas matuojamas tarp kaiščių centrų, o bendrą ašį patogu patikrinti gulsčiuku arba lazeriu. Spustelėkite, kad padidintumėte.
| Tipas | Kada verta apsvarstyti | Ką patikrinti |
|---|---|---|
| Reguliuojamas, tvirtinamas plokštele | Tvirtinimas varžtais prie tinkamo pagrindo. | Plokštelę, skyles, inkarus, reguliavimo diapazoną ir pavaros vietą. |
| Reguliuojamas, privirinamas | Plieninis rėmas ir laikantysis plieninis stulpas. | Suvirinimo siūlę, ašių sutapimą, kontrveržlę ir apsaugą po suvirinimo. |
| Ašinis C formos vyris | Konstrukcija su profilyje įtaisytu atitinkamu kaiščiu. | Tinkamą kaištį, profilį, montavimo būdą ir laikomosios galios sąlygas. |
| Specialus / ne ašinis | Ypatinga geometrija arba vartų varčios pakėlimas. | Visą judėjimo trajektoriją ir aiškų patvirtinimą, kad tinka naudoti su pavara. |
| Susijusios prekės | |
|---|---|
 |

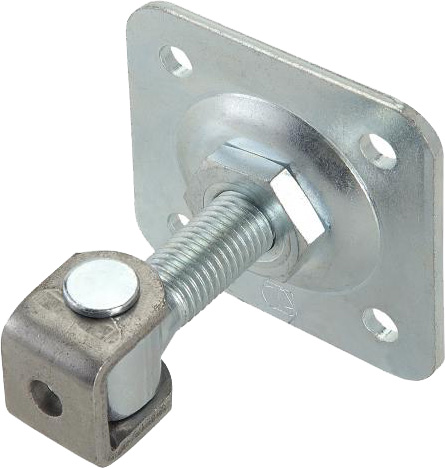

Reguliuojamas prisukamas vyris Išmatuokite vietą plokštelei ir atstumą tarp skylių. Pasirinkite sriegio ir inkaro matmenis pagal tikrąjį laikantįjį pagrindą. |
 |

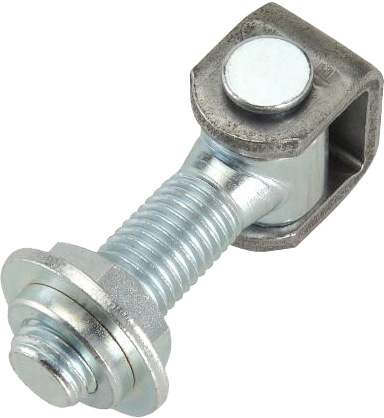

Reguliuojamas privirinamas vyris Tinkamai plieninei konstrukcijai. Sureguliavus reikia užfiksuoti sriegį ir atkurti paviršiaus apsaugą. |
 |

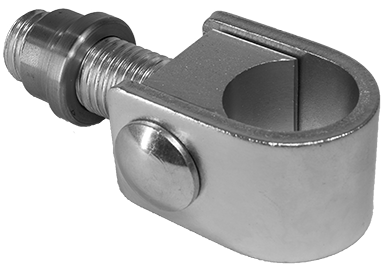

CAIS H40 – ašinis C formos vyris Rinkitės kartu su CAIS HP40 kaiščiu skirtu privirinti prie profilio. Rinkdamiesi visą vyrių sistemą, patikrinkite ir viršutinę bei apatinę atramas, taip pat reguliavimo būdą. |
Vienodo svorio, bet platesnė varčia vyrius apkrauna kitaip nei siaura. Jei gaminio specifikacijoje nenurodytas jūsų varčios ilgis ir vyrių atstumas, prieš užsakydami paprašykite patvirtinti, ar jis tiks.
Visą asortimentą rasite kategorijoje varstomųjų vartų vyriai. Galutinį atidarymo kampą lemia ir vyris, ir sumontuotos pavaros geometrija.
Kada verta rinktis atraminį ratuką
Ratuką rinkitės tik patikrinę jo judėjimo trajektoriją. Patikrinkite visą jo sąlyčio su pagrindu trajektoriją, įskaitant siūles, drenažo lataką ir nuolydžio lūžius. Jei kuriame nors lanko ruože ratukas praranda apkrovą arba stringa, pasikeičia vyrių apkrova ir judėjimo pasipriešinimas.
Atraminis ratukas gali būti numatytos varčios atramos dalis. Visame lanke jam reikalingas tvirtas, pravažiuojamas pagrindas; žvyras, bortelis ar įdubusios trinkelės gali trukdyti ratukui judėti.
Išmatuokite aukščio skirtumus trajektorijoje ir palyginkite juos su ratuko konstrukcija. Spyruoklinio mechanizmo eiga ribota, o ratuko keliamoji galia nėra leistinas visų vartų svoris. Jei vartai automatizuoti, patikrinkite, ar atrama leidžiama konkrečioje komplektacijoje. Jei varčia jau nusileidusi, pirmiausia pašalinkite priežastį rėme, vyriuose arba stulpe.
Užpildas: išvaizda, svoris ir vėjas
Užpildas yra neatsiejama rėmo konstrukcijos ir pavaros pasirinkimo dalis. Visos varčios svorį sudaro rėmas, sutvirtinimai, užpildas, tvirtinimo detalės ir apkaustai.

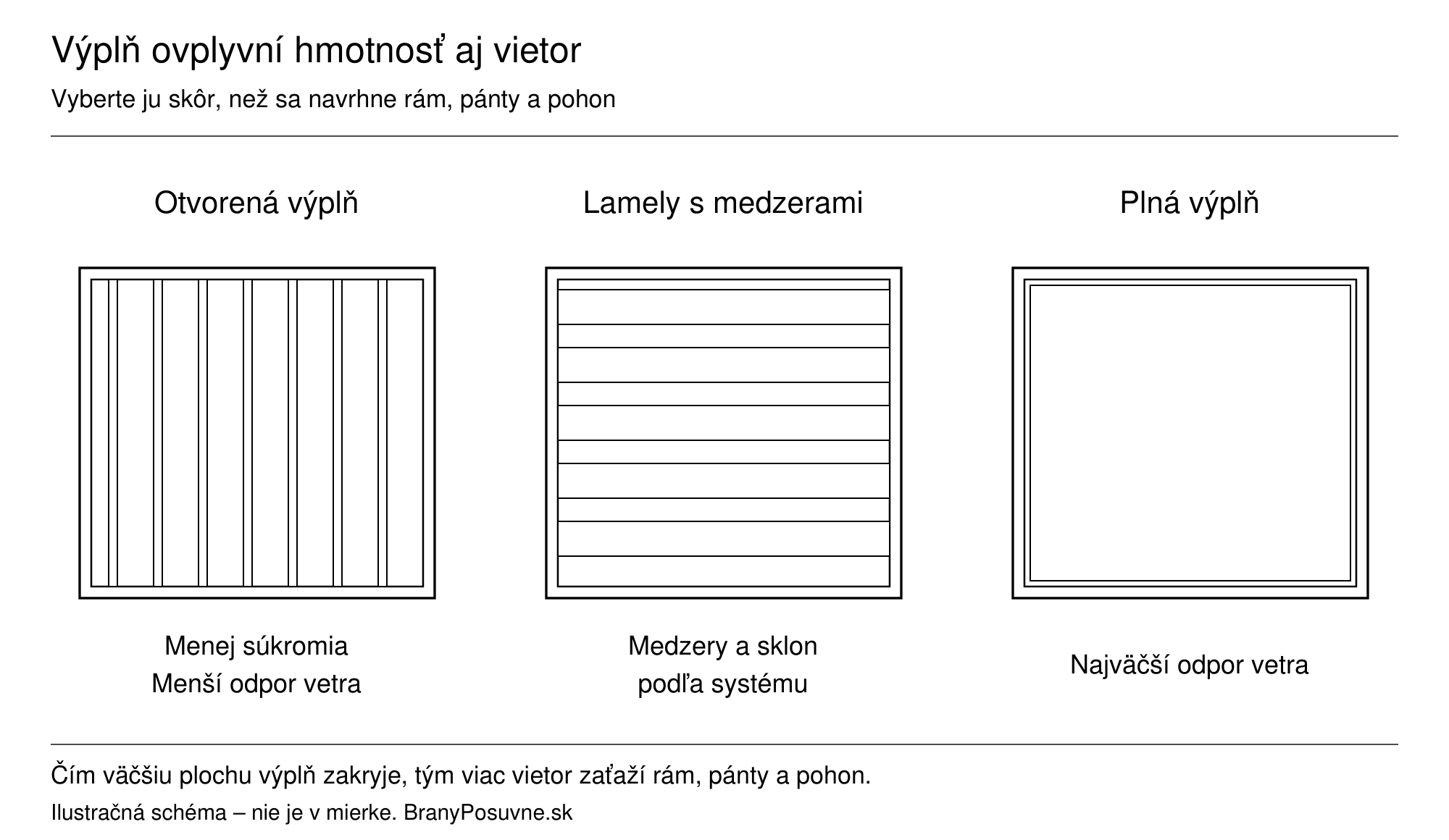

Kuo didesnį plotą dengia užpildas, tuo didesnę apkrovą vėjas sukelia rėmui, vyriams ir pavarai. Todėl užpildas yra vienas pirmųjų duomenų, į kuriuos atsižvelgiama apskaičiuojant kitų dalių matmenis. Spustelėkite, kad padidintumėte.
| Užpildas | Renkantis pravers |
|---|---|

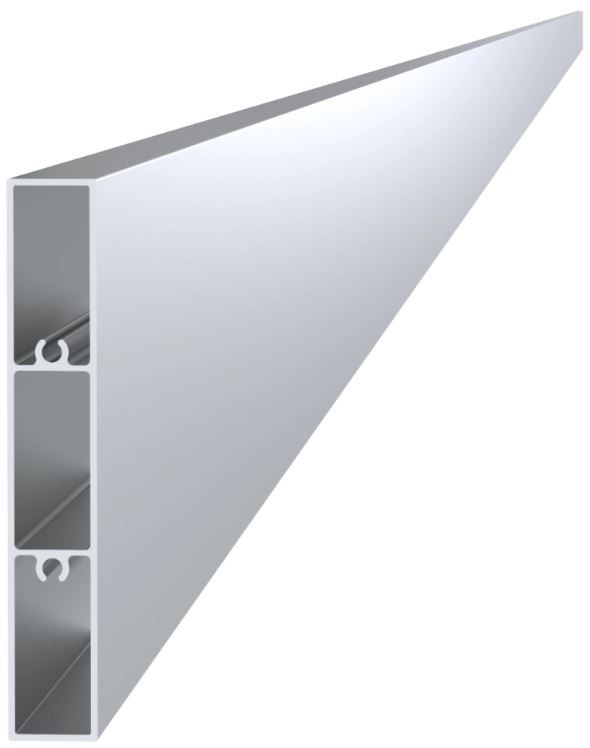

| Aliuminio lamelės | Konkretaus profilio svoris, atramų žingsnis, tvirtinimas, šiluminis plėtimasis ir skirtingų metalų atskyrimas. |
| Cinkuoti skardos profiliai | Bendras svoris ir apsauginės dangos atkūrimas pjovimo ar suvirinimo vietose. |

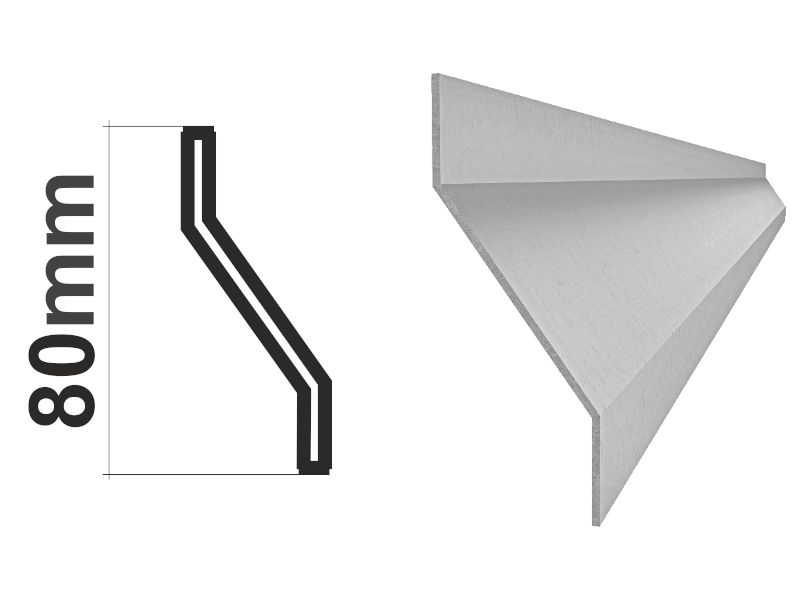

| Z formos lamelės | Tinkamas lamelės ir laikančiosios sistemos derinys. Pasvirimo kampas ir persidengimas turi įtakos matomumui ir oro srautui. |
| Mediena, WPC ir kiti užpildai | Svoris, plėtimasis arba drėgmės pokyčiai, numatytos atramos ir deformaciniai tarpai. |
| Susijusios prekės | |
|---|---|
 |
Lamelės instrukcijoje patikrinkite atramų žingsnį, tvirtinimo būdą ir deformacinius tarpus. Pagal lamelių skaičių ir ilgį apskaičiuokite užpildo svorį. |
 |
Sistemos dalis su S dydžio laikančiuoju profiliu ir S1 planu; visas dalis galima pasirinkti kaip tarpusavyje suderintą komplektą. |
Vientisas užpildas vėjuotoje vietoje
Vėjas veikia visą varčios plotą. Jei prie iš pradžių atviro rėmo montuojate vientisą užpildą, iš naujo patikrinkite rėmą, vyrius, stulpus, pavaros tinkamumą ir užrakinimą. Palyginimui atsiųskite kiekvienos varčios matmenis, užpildo tipą ir aplinkos nuotrauką. Vien galingesnis variklis ar užraktas netinkamos konstrukcijos neištaisys.
Visi vartų ir tvorų užpildai »
Pavyzdys: norite atvirą rėmą užpildyti vientisomis lamelėmis
Dabar vartai atsidaro lengvai, bet norite apriboti vaizdą iš gatvės. Naujas užpildas pakeis svorį ir vėjo veikiamą plotą.
- Nustatykite užpildo svorį, įskaitant skersinius ir jungtis. Pagal lamelių ilgį ir skaičių atskirai apskaičiuokite kiekvienos varčios svorio prieaugį.
- Rėmo tiekėjui parodykite, kaip tvirtinamas užpildas, nurodykite jo skerspjūvį, rėmo sienelės storį, vyrius ir stulpus. Taip pat patikrinkite, kokios atramos ir deformaciniai tarpai reikalingi lamelėms.
- Jei pavara jau sumontuota, nurodykite jos tipą ir pridėkite atvirų įvažiavimo vartų nuotrauką. Pasirinkimą iš naujo įvertinkite atsižvelgdami į vėją; anksčiau tinkamas variklis gali nebetikti naujam užpildui.
Susijusios dalys ir instrukcijos: užpildų palyginimas, pavarų ribos, elektrinis užrakinimas.
Atramos, skląsčiai ir užrakinimas
Atramas ir užrakinimo būdą numatykite kartu su rėmu. Skirkite tvirtą vietą skląsčiui ar užraktui sumontuoti ir palikite pakankamai erdvės juo naudotis.
- Uždarymo atramą rinkitės pagal apatinį rėmo kraštą ir galutinę trinkelių dangą.
- Atidarymo atrama ir varčios fiksatorius atlieka skirtingas funkcijas.
- Rankinį skląstį rinkitės kartu su atsakine dalimi; palyginkite jų matmenis.
Užrakinimą numatykite prieš baigdami gaminti rėmą
Automatizuotiems vartams iš anksto patikrinkite ar pavara reikalauja elektrinio užrakto ir kaip jį prijungti. Jei varčios persidengia, nustatykite uždarymo eilę. Rankinis skląstis neturi blokuoti pavaros jai pradėjus veikti.
Prieš montuodami pavarą, vartus išbandykite rankiniu būdu
- Ant lygaus pagrindo, prieš baigdami suvirinimą, patikrinkite rėmo matmenis, įstrižaines ir plokštumą.
- Montuodami kaiščius, išlaikykite bendrą jų ašį. Bandykite su numatytu užpildu, o ne vien su lengvu, neužpildytu rėmu.
- Patikrinkite visą abiejų varčių judėjimo lanką. Patikrinkite atstumą nuo trinkelių, stulpo ir tvoros, taip pat atramų padėtį.
- Varčia turi judėti lengvai, nesitrindama ir pati nejudėdama. Tada dar kartą patikrinkite paruoštus konsolių matmenis ir sumontuokite iš anksto pasirinktą pavarą.
Jei norint atidaryti varčią rankiniu būdu ją reikia kilstelėti, galingesnis variklis mechaninės klaidos neištaisys. Prieš automatizuodami pašalinkite gedimo priežastį.
Atsiųskite mums varčios matmenis, užpildą ir stulpelio nuotrauką, jei nesate tikri dėl vyrio, atramos arba vietos konsolėms.
