NICE TOO TOO3000 – atskira pavara vienam vartų sparnui, iki 3 m / 300 kg
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
Yra sandėlyje
135,36 € su PVM
| Svoris |
|---|
| 6,00 kg |
Produkto aprašymas NICE TOO TOO3000 – atskira pavara vienam vartų sparnui, iki 3 m / 300 kg
NICE TOO3000 yra atskiras elektromechaninis pavara vienai atveriamų vartų varčiai iki 3 m ir iki 300 kg. Variklis yra 230 V AC; tai nėra 24 V versija. Tai negrįžtama o nutrūkus maitinimui ji atblokuojama raktu. Valdymo blokas ir saugos įtaisai parenkami atsižvelgiant į visus vartus.
| Greitoji navigacija | |
|---|---|
| Pasirinkimas | Valdymo blokas |
| Komplektai | Montavimas |
| C matmuo | Sujungimas |
| Bandymas | Priedai |
| Atblokavimas | Priežiūra |
| Parametrai | Vadovas |
| Priedai – gnybtai ir poliškumas | PDF vadovas |
Kada rinktis šią pavarą
3 m ir 300 kg ribos taikomos vienai varčiai, tačiau vien jų nepakanka tinkamumui įvertinti. Taip pat svarbu judėjimo pasipriešinimas, vyrių padėtis, užpildas, vėjas ir montavimo geometrija.
Gamintojas 230 V versijai nurodo ne daugiau kaip 24 ciklus per valandą. Jei vartai naudojami dažniau, reikia įvertinti visus vartus ir tai, ar pavara tinkama tokiam darbo režimui.
Valdymo blokas 230 V varikliui
Dabartinis MC800 su MCA5R30 plokšte valdo vieną arba du variklius. MC200 yra šiuo metu tinkamas pasirinkimas vienam varikliui. Todėl dvivėriams vartams naudokite tinkamą dviejų variklių valdymo bloką. Šiuo metu mūsų TOO3000 komplektuose yra MC800; prieš prijungdami visada patikrinkite konkretaus komplekto sudėtį.
Jei jau sumontuotas senesnis valdymo blokas, A60, A400, A6 arba A6F vadovaukitės faktiškai sumontuotos plokštės instrukcija. Šiuo metu šiuos valdymo blokus pakeičia MC800. Jos instrukcija skirta MC800/MCA5R30. Variklio įtampa, valdymo bloko maitinimas iš tinklo ir žemos įtampos priedų išėjimas yra atskiros grandinės.

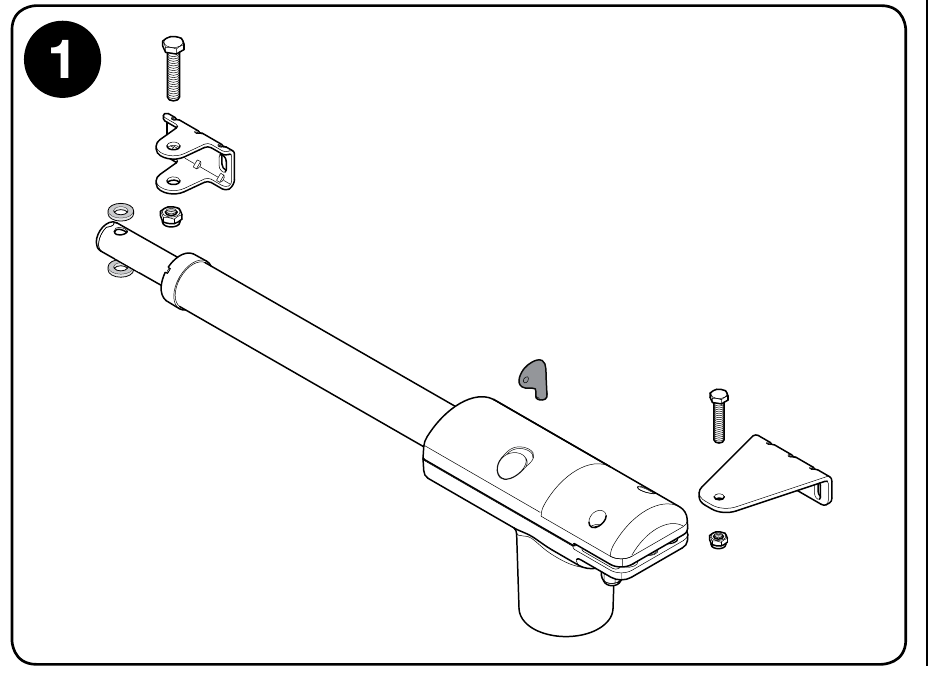

Paveikslėlyje pavaizduotos pagrindinės variklio dalys ir laikikliai. Prieš montuodami patikrinkite, ar gautos visos pakuotės dalys. Valdymo blokas ir saugos įtaisai parenkami atskirai arba atsižvelgiant į komplekto įrangą.

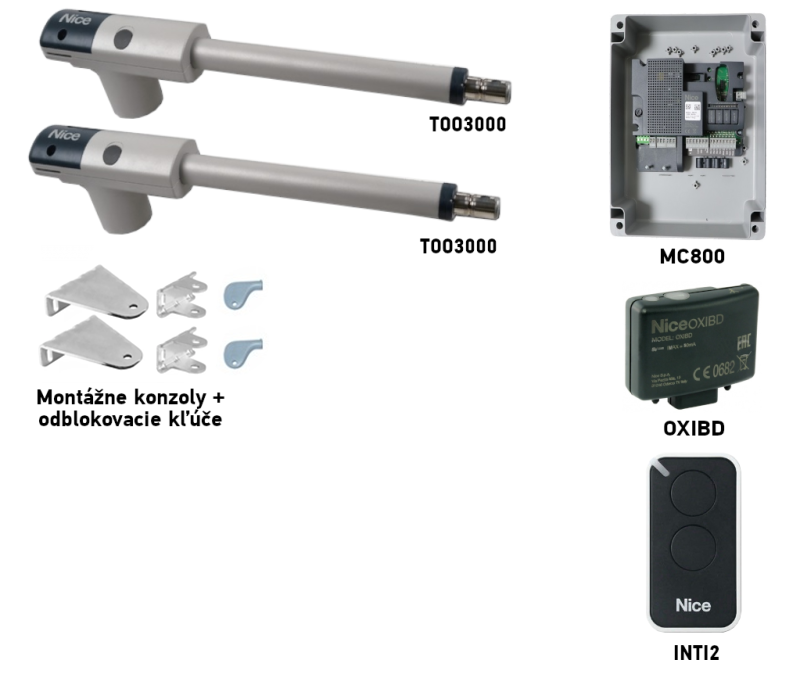

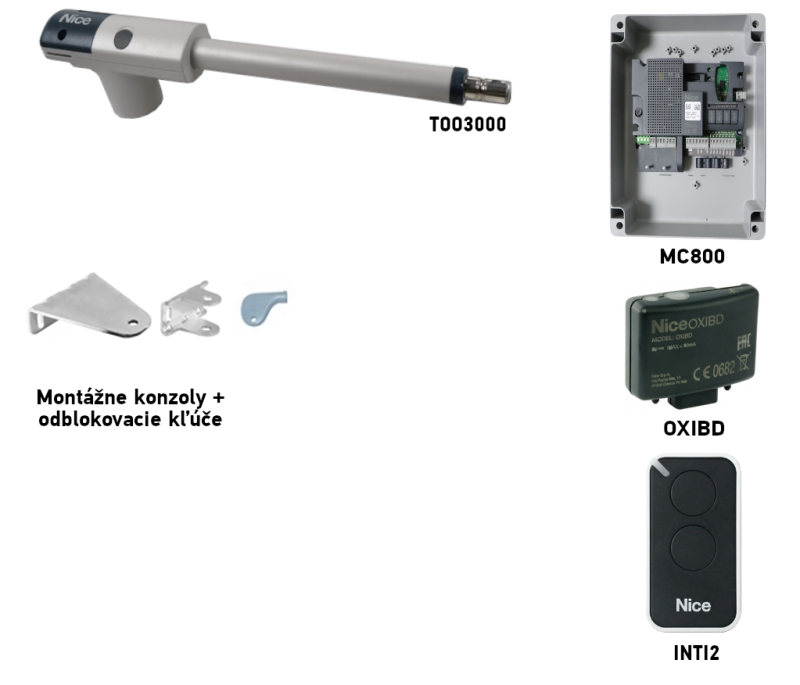

Komplektai vienai arba dviem varčioms
Atskiras variklis skirtas vienai varčiai. Dvivėriams vartams reikia dviejų pavarų. Šonuose palyginkite 230 V komplektus su MC800 valdymo bloku ir skirtinga įranga; viduryje – atskiras alternatyvus 24 V variklis.
| Komplektai 1 varčiai | Komplektai 2 varčioms |
|---|---|
NICE TOO3000
MC800 valdymo blokas, Bazinis komplektas Su fotodavikliais Su priedais | NICE TOO3000
MC800 valdymo blokas, Bazinis komplektas Su fotodavikliais Su priedais |
Ilgio ir svorio ribos vertinamos kiekvienai varčiai atskirai, kartu atsižvelgiant į montavimo geometriją. Prieš naudodami bazinį rinkinį, papildykite jį reikiamais saugos elementais; jų pasirinkimą ir prijungimą rasite skiltyje suderinami priedai.
Kronšteinų montavimas ir vartų varčios geometrija

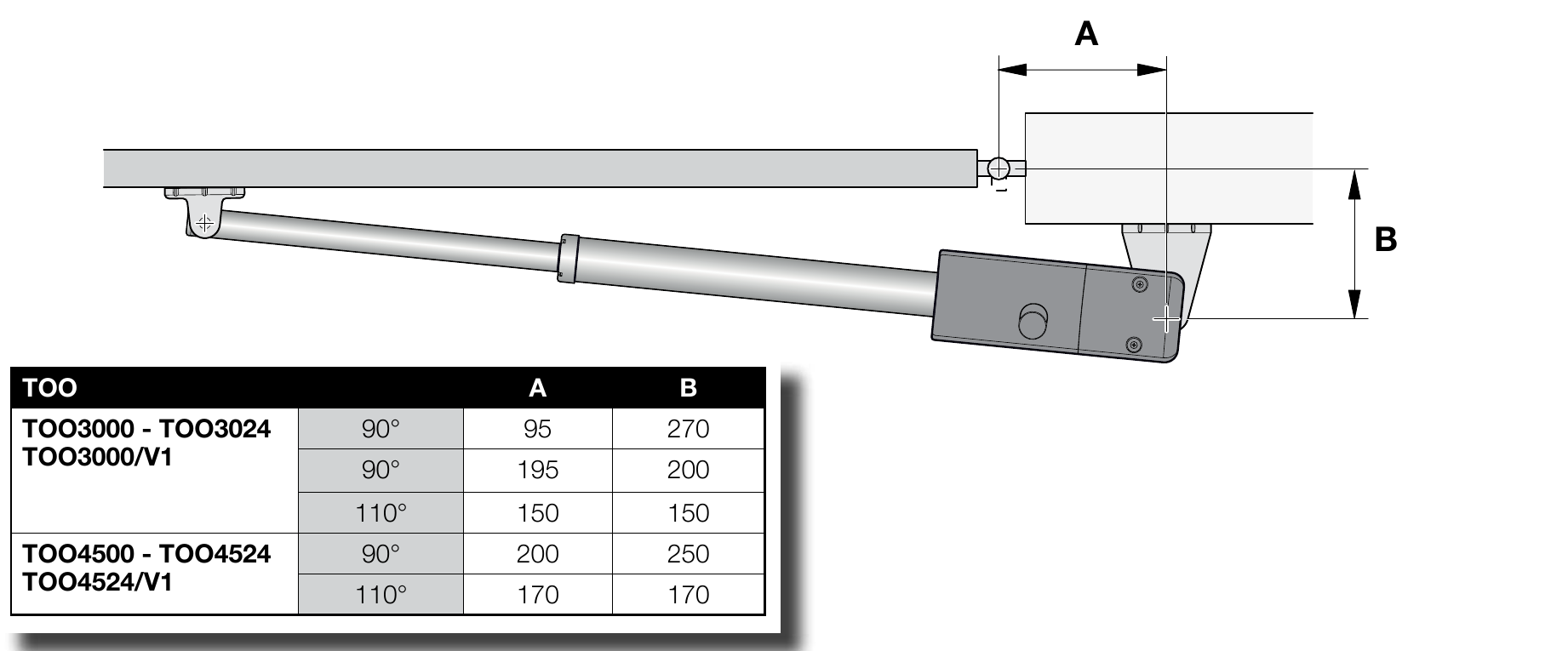

Prieš tvirtindami nustatykite vyrių, galinio ir priekinio kronšteinų padėtį bei reikiamą atidarymo kampą. Brėžinyje nurodyti matmenys A/B lemia judėjimo trajektoriją ir jėgas. Stulpas ir tvirtinimo konstrukcija turi atlaikyti apkrovą; jei vyrių padėtis ar stulpo matmenys kitokie, kronšteinus reikia pritaikyti arba parinkti tinkamus pailgintus kronšteinus, kad būtų išlaikyta reikiama geometrija. Vien profilio matmenų tam neužtenka.
| Atidarymo kampas | A | B |
|---|---|---|
| 90° | 95 mm | 270 mm |
| 90° | 195 mm | 200 mm |
| 110° | 150 mm | 150 mm |
Konkretaus modelio duomenų ieškokite TOO3000 tvirtinimo kronšteinų matmenys. Atidarant į išorę paprastai reikia kitokio arba pailginto tvirtinimo; montuotojas turi iš naujo patikrinti A, B, C ir laisvą judėjimą per visą trajektoriją.

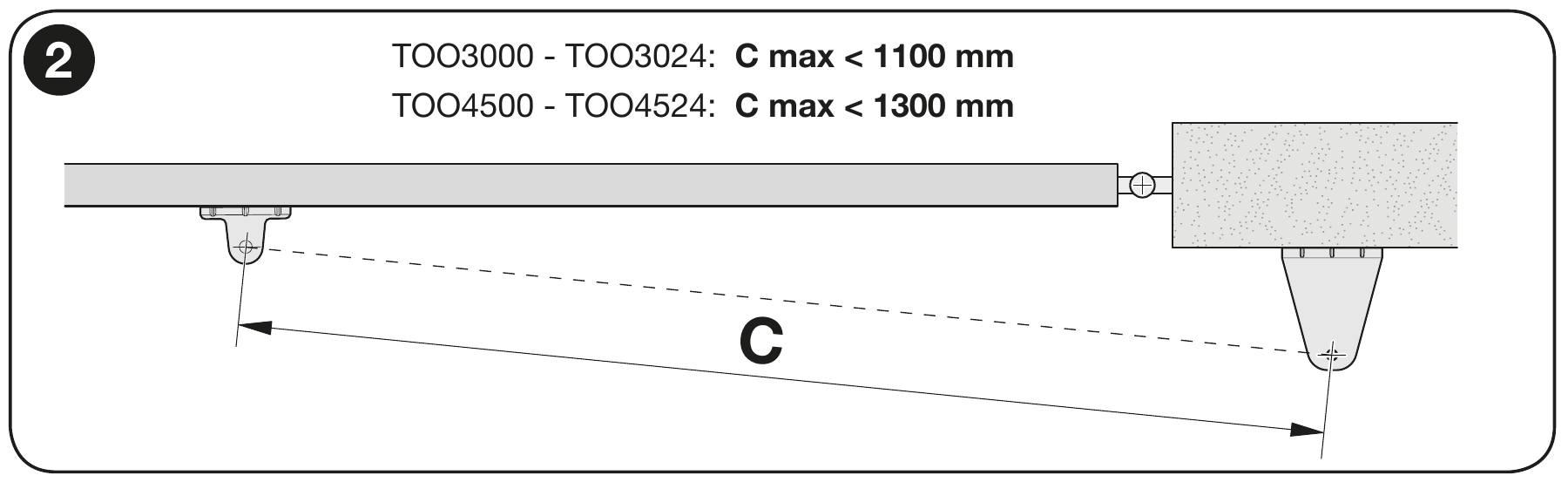

Matmuo C uždarius vartus
Kai vartų varčia uždaryta, išmatuokite atstumą C < 1 100 mm. Reikšmė turi būti mažesnė už nurodytą ribą – ji negali būti lygi ribai ar ją viršyti. Taip pat būtina laikytis pasirinkto A/B derinio.

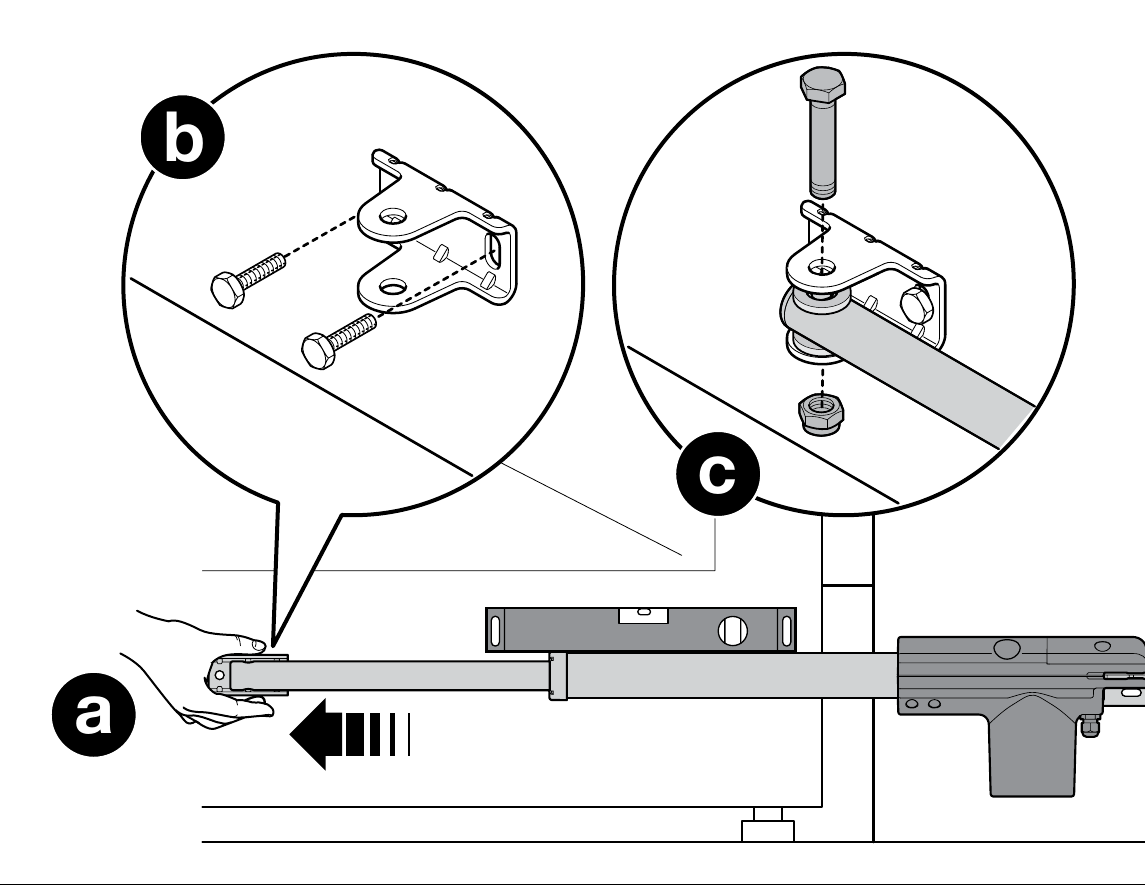

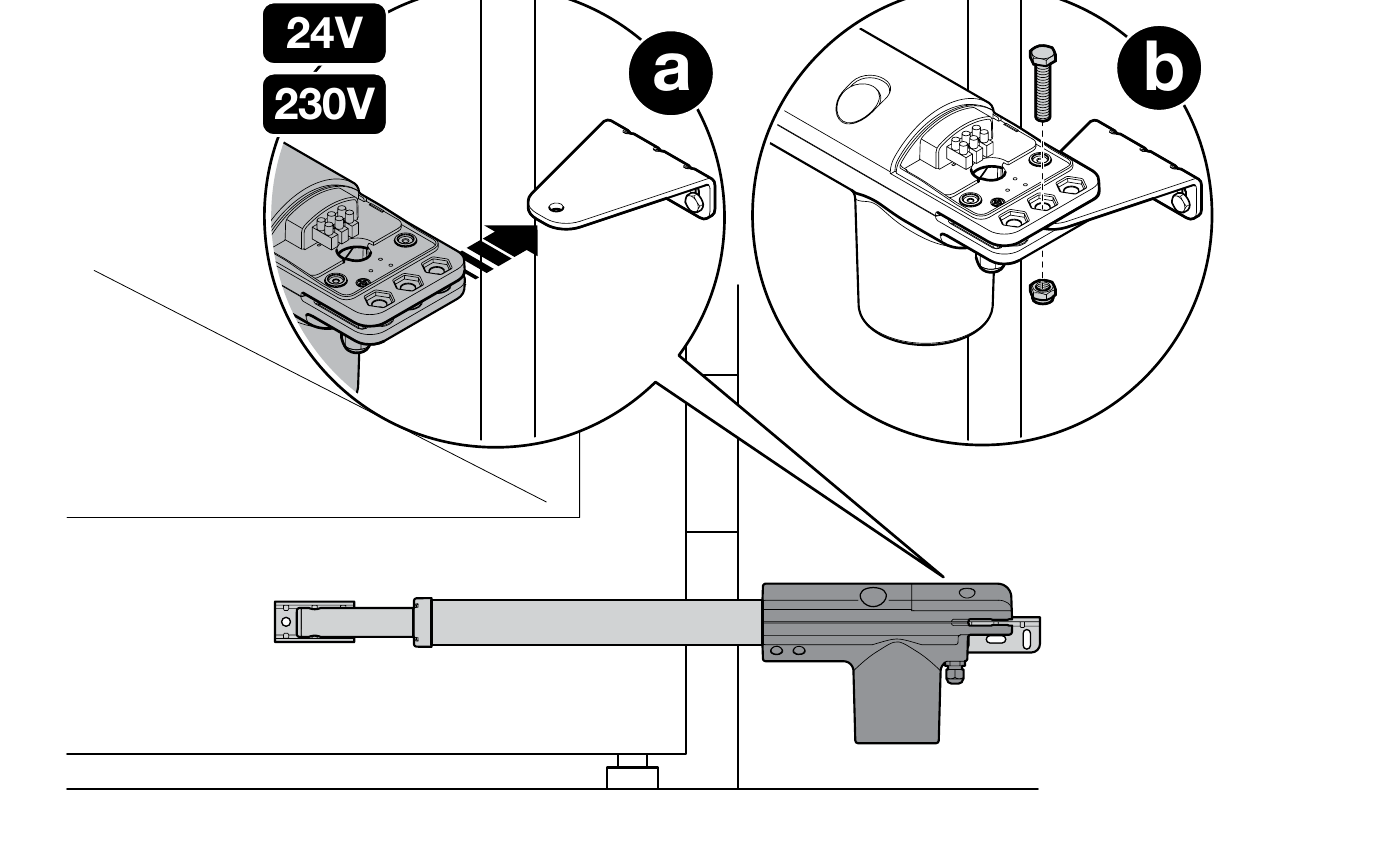

Galinį kronšteiną pritvirtinkite prie laikančiosios konstrukcijos, o variklį atblokuokite, išstumkite stūmoklį ir pirmiausia bandomajam montavimui pritvirtinkite priekinį kronšteiną. Išlyginę variklį patikrinkite visą judėjimą rankiniu būdu. Tik tada galutinai užfiksuokite kronšteinus. Tiek atidarytoje, tiek uždarytoje padėtyje turi būti mechaniniai vartų ribotuvai; stūmoklio eigos pabaiga jų neatstoja.
230 V variklio prijungimas

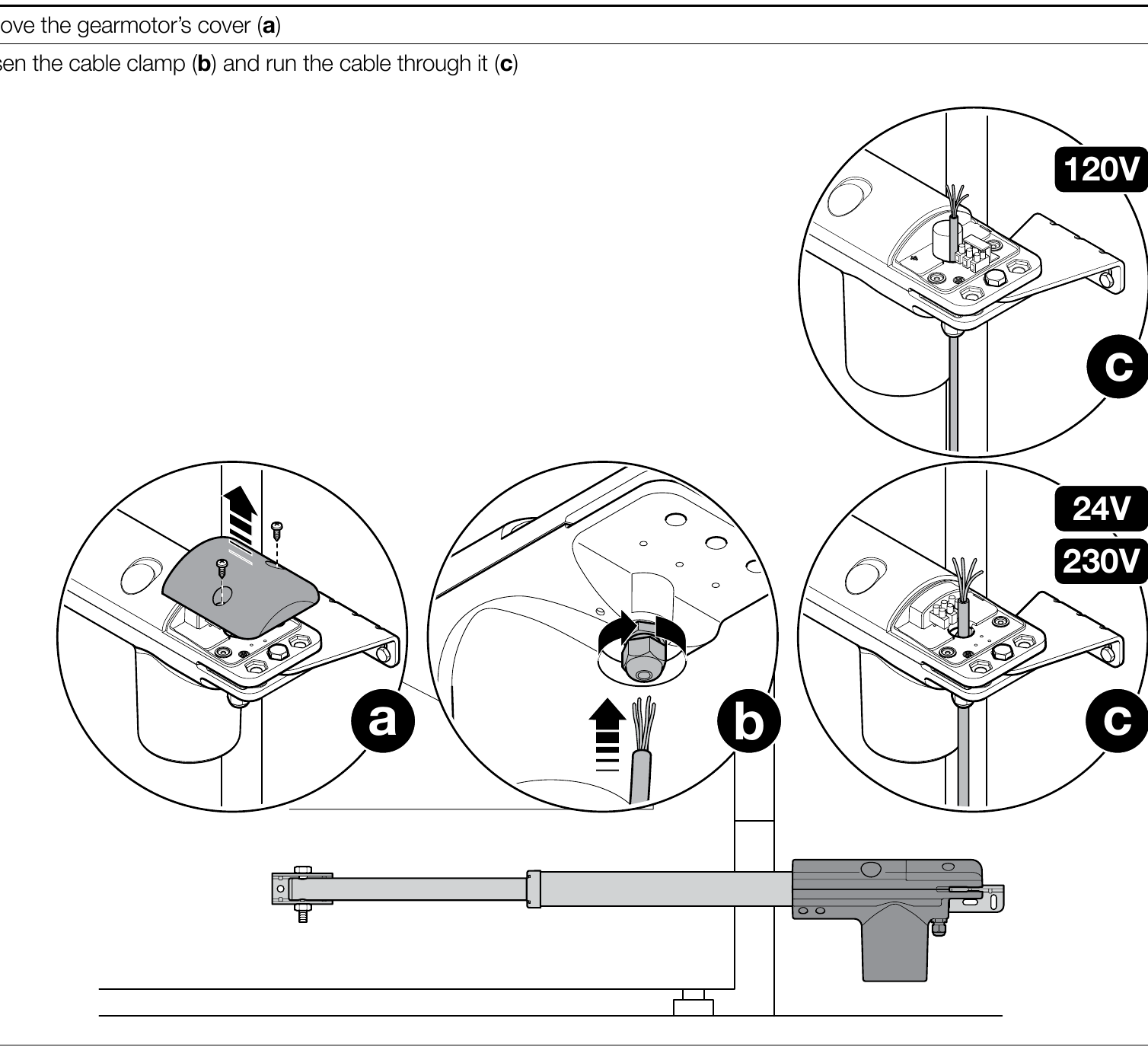

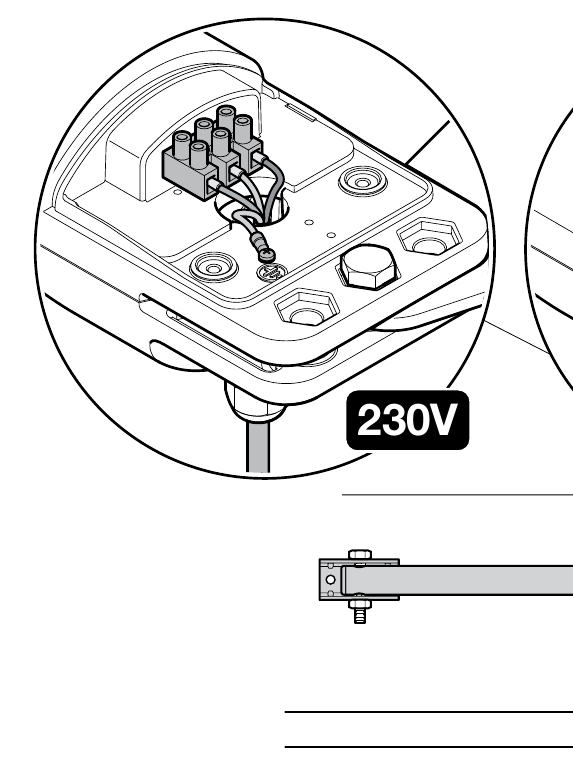

Prijungti turi kvalifikuotas technikas, atjungęs maitinimą. Kabelis tiesiamas per kabelio įvorę ir laikiklį; apsauginis laidininkas PE prie variklio prijungiamas pagal brėžinį. Variklio laidai ir atitinkamas kondensatorius prijungiami prie konkrečios plokštės gnybtų pagal gnybtų žymėjimą ir detalės duomenų lentelę. MC800/MCA5R30 atveju vienas variklis jungiamas prie M2; naudojant du variklius M1/M2 priskiriami pagal judėjimo seką. Žemos įtampos fotoelementų nejunkite prie variklio gnybtų.
Apie MC800/MCA5R30 skaitykite variklių M1/M2 prijungimas ir valdymo bloko kabelių tiesimas.
Patikra prieš pirmąjį naudojimą
Patikrinkite, ar vartų varčia laisvai juda rankiniu būdu, ar tvirtinimai tvirti, ar yra abu ribotuvai ir ar variklis sukasi tinkama kryptimi. Pasak NICE, atblokavus pavarą vartų varčią turi būti galima rankiniu būdu judinti abiem kryptimis ne didesne kaip 390 N jėga. Tada pagal sumontuoto valdymo bloko instrukciją patikrinkite fotoelementus, STOP, valdymo komandas ir reakciją į kliūtį. Naudojant MC800, gamintojas taip pat reikalauja apsauginių briaunų; vien fotoelementai jų neatstoja. Pačiame variklyje nėra radijo valdymo programavimo ar eigos mokymo funkcijos; apie MC800 skaitykite radijo valdymas ir vartų varčių judėjimo mokymas.

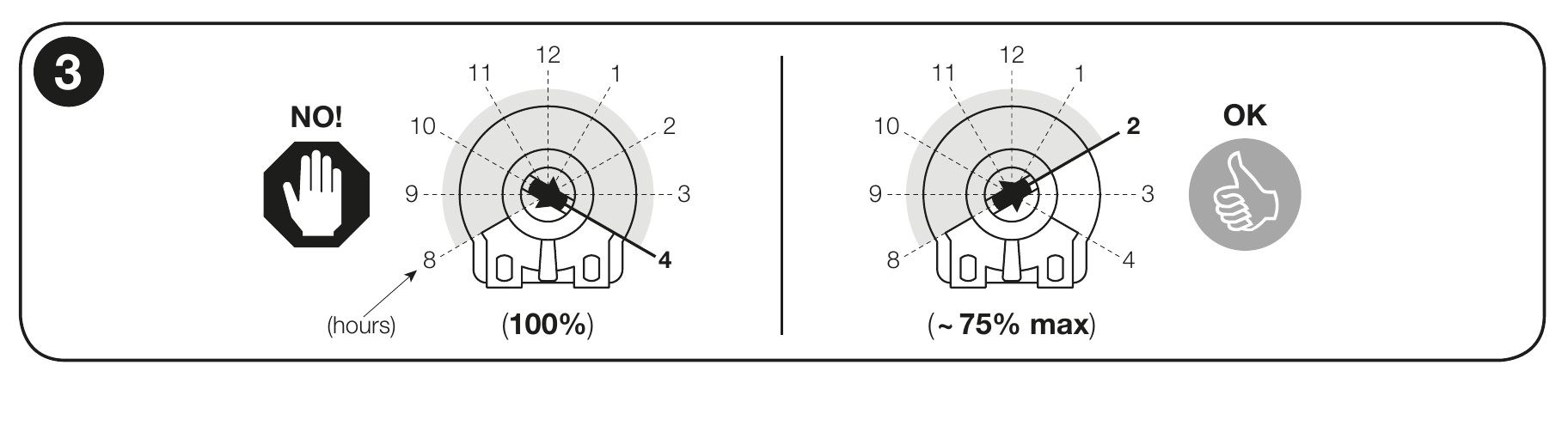

Jei sumontuotame valdymo bloke yra jėgos reguliatorius Force-F, be ypatingos priežasties nenustatykite jo į 100 %. Jei maždaug 75 % nepakanka, kreipkitės į techninę pagalbą. Dabartiniame MC800/MCA5R30 jėga nustatoma pagal šios plokštės instrukciją; nenaudokite jai potenciometro reguliavimo procedūros. Jėgos nustatymas nepakeičia visų vartų saugos matavimo ir patikros.
Priedų prijungimas prie MC800 su MCA5R30 plokšte
Toliau pateikta prijungimo schema taikoma MC800/MCA5R30 rinkiniuose su šiuo valdymo bloku. Priedų gnybtai priklauso valdymo blokui, o ne pačiam varikliui. Jei naudojamas kitas valdymo blokas, vadovaukitės jo schema. Prieš pradėdami darbą atjunkite maitinimą iš elektros tinklo.
| Priedai | Gnybtai, maitinimas ir poliškumas |
|---|---|
Pagalbinis maitinimas | MCA5R30 plokštėje 3 gnybtas = 0 V (−) ir 4 gnybtas = +24 V DC ir bendras įėjimų gnybtas. Bendra maitinamų priedų srovės riba yra 200 mA; patikrinkite kiekvieno gaminio srovės sąnaudas ir leistiną įtampą. |
EPM relinės fotoakys | Kai Standby išjungtas ir fototestas neatliekamas, maitinkite siųstuvą TX ir imtuvą RX iš 4 gnybto (+24 V DC) ir 3 gnybtai (−). Įtampos neturintis kontaktas C–NC imtuvo sujunkite tarp 4 (bendras) ir atitinkamo įėjimo 8/PHOTO, 9/PHOTO1 arba 10/PHOTO2. Kontaktas neturi +/− poliškumo. AUX įėjimai turi būti nustatyti į relinių fotoelementų režimą; galinių jungiklių režimu jie atlieka kitą funkciją. |
EPM, kai įjungtas Standby režimas | Pagal MCA5R30 schemą maitinkite TX ir RX tarp 4 gnybto (+24 V DC) ir 5 gnybto (OutSTB, perjungiama grįžtamoji grandinė). EPM fotoelementuose 1 = +, 2 = grįžtamoji grandinė. OutSTB yra 24 V, daugiausia 4 W ir Standby režimu išjungiamas; 5 gnybto nenaudokite kaip nuolatinio minuso. RX kontaktą C–NC junkite tarp 4 gnybto ir atitinkamo PHOTO įėjimo. |
EPM su fototestu | Pagal fototesto schemą prijunkite TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Imtuvas maitinamas nuolat: RX 1 → 4 (+), RX 2 → 3 (−). RX kontaktas C–NC lieka prijungtas tarp 4 gnybto ir atitinkamo PHOTO įėjimo. Neperkraukite OutSTB ir nenaudokite jo vienu metu kitai apkrovai; prijungę atlikite įrenginių mokymą ir patikrinkite saugos funkciją. |
BlueBUS fotoelementai | Suderinami EPMB prijunkite dviem laidais prie 6 ir 7 BlueBUS gnybtų. + ir − poliškumo nesvarbu. Nustatykite adresą, o pridėję arba pašalinę elementą paleiskite įrenginių paiešką. |
STOP ir valdymo kontaktai | Įtampos neturintis įėjimas 12/STOP priklausomai nuo prijungto elemento priima NO, NC arba 8,2 kΩ signalą; būsena nustatoma mokymo metu. 13/SbS, 14/OPEN ir 15/CLOSE naudojamas NO kontaktas, jungiamas su 4 gnybtu (bendru). Tokie kontaktai neturi +/− poliškumo; į įėjimus nepaduokite išorinės įtampos. Tai taikoma ir raktinio jungiklio, ir išorinio imtuvo relėms. |
ELAC švyturėlis | NICE ELAC prijunkite prie išėjimo FLASH skirto atskirai mirksinčiai lempai: perjungiamas 120/250 V AC, daugiausia 21 W. Tai tinklo įtampos išėjimas; jis neturi +/− poliškumo. Nepainiokite jo su 24 V priedų gnybtais. |
Elektrinė spyna | Gnybtai 1–2 / EL: 12 V AC, daugiausia 15 VA. Kintamosios srovės išėjimas neturi +/− poliškumo; patikrinkite spynos parametrus. |
Radijo imtuvas | OXIBD montuojamas į SMjungtį; nenaudokite jam 3/4 maitinimo gnybtų ar BlueBUS. Anteną prijunkite pagal imtuvo, o ne variklio gnybtų schemą. |
Jei AUX 8–11 įėjimai naudojami galiniams jungikliams, jų funkcija skiriasi nuo PHOTO įėjimų. Pakeitę fotoelementus arba jų prijungimą, pakartokite atitinkamą mokymą ir patikrinkite vartų sustojimą bei reakciją. Išsamią instrukciją rasite MC800 valdymo bloko instrukcijoje.
Reliniai fotoelementai Standby režimu
Reliniai fotoelementai su fototestu
Suderinami priedai
Priedai jungiami prie pasirinkto valdymo bloko, o ne tiesiai prie variklio korpuso. Fotoelementus, radijo imtuvą, švyturėlį ir spyną rinkitės pagal faktiškai sumontuotos plokštės išėjimus bei jungtis.
| Kas | Kodėl | Tipas |
|---|---|---|
| Valdymo blokas | Valdo vieną arba du 230 V variklius. Rinkitės pagal vartų varčių skaičių ir komplektaciją. |
|
| Švyturėlis | Mirksėdamas įspėja apie judančius vartus. Maitinimo įtampą rinkitės pagal sumontuoto valdymo bloko išėjimą. |
|
| Fotoelementai | Apsaugo vartų zoną. MC800/MCA5R30 palaiko relės kontaktą taip pat BlueBUS, MC200 turi relinį PHOTO įėjimą; maitinimą, adresavimą ir veikimą nustatykite pagal pasirinktą plokštę. Dešinėje pateikti tipai yra alternatyvos, priklausančios nuo prijungimo būdo. | |
| Apsauginiai kraštai | Montuojant su MC800, jų reikia kartu su fotoelementais. Krašto tipą ir prijungimo būdą pasirinkite pagal sumontuotos plokštės STOP įėjimą. |
|
| Siųstuvas | Nuotolinis valdymas. Pasirinkite kodavimą pagal faktiškai sumontuotą radijo imtuvą; vienodo dažnio nepakanka. Dėl MC800 žr. imtuvas ir nuotolinio valdymo pultai. | |
| Imtuvas | Radijo imtuvas ir kitos sąsajos priklauso nuo konkretaus valdymo bloko. SM įkišamas modulis naudojamas su MC800; naudodami MC200 patikrinkite jo radijo imtuvą ir prijungimo galimybes. |
|
| Antena | Padeda padidinti imtuvo veikimo nuotolį; prijungimas priklauso nuo sumontuoto radijo modulio. | |
| Klaviatūra | Prieiga naudojant kodą. EDSWG reikia tinkamo radijo imtuvo; BlueBUS EDSB skirtas MC800 su šia sąsaja, o ne automatiškai MC200. | |
| Raktinis jungiklis | Valdymas raktu iš vienos nuolatinės vietos; kontaktą prijunkite prie tinkamo valdymo bloko įėjimo. | |
| Kortelių skaitytuvai | Prieiga naudojant kortelę arba pakabuką. ETPB naudoja „BlueBUS“ magistralę MC800; šio tipo tiesiogiai nejunkite prie MC200. |
|
| Elektrinės spynos | Spyna padeda išlaikyti vartų varčią uždarytą, ypač kai ji ilgesnė. PLA10/PLA11 yra pasirenkami priedai; patikrinkite maitinimą ir veikimo laiką pagal valdymo bloką ir konkrečius vartus. Apie MC800 žr. EL išėjimas. |
|

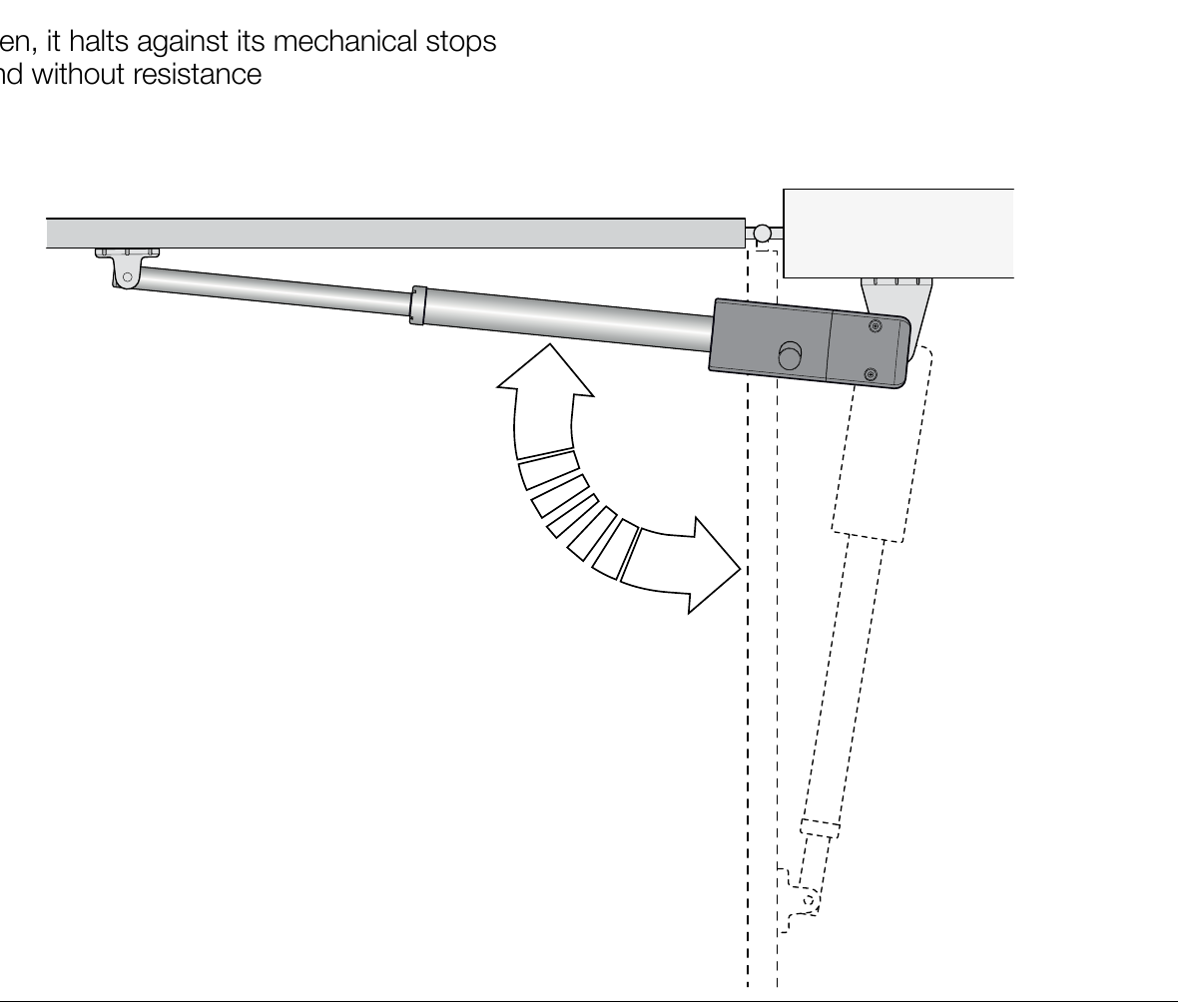

Rankinis atrakinimas dingus maitinimui

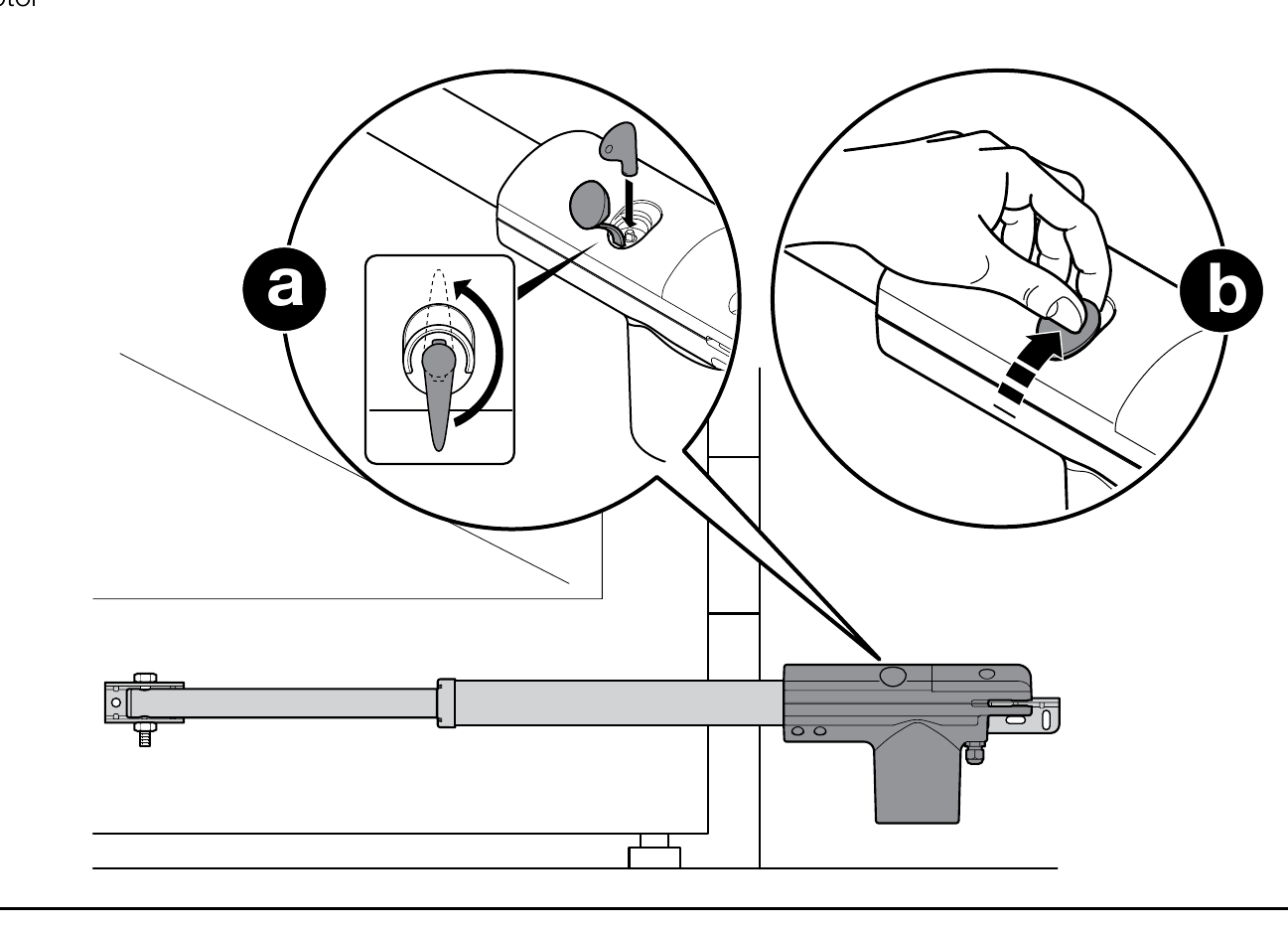

Atidarykite guminį dangtelį, įkiškite pridėtą raktą ir pasukite jį 90° pagal laikrodžio rodyklę. Tada vartus galite perstumti rankiniu būdu. Norėdami vėl užfiksuoti, nustatykite vartų varčią maždaug į pusiau atidarytą padėtį ir pasukite raktą 90° prieš laikrodžio rodyklę. Prieš naudodami pavarą patikrinkite, ar užraktas užfiksuotas.
Techninė priežiūra ir sauga
Ne vėliau kaip praėjus šešiems mėnesiams nuo eksploatavimo pradžios pasirūpinkite, kad būtų patikrinta pavara ir vartai. Atjungęs maitinimą, technikas patikrins laikiklius, varžtus, koroziją, judančias dalis, atramas ir saugos įtaisus, tada atliks veikimo bandymą. Jei vartai pažeisti arba juda neįprastai sunkiai, jų nenaudokite.
Pavaros techniniai duomenys
| Parametras | Vertė |
|---|---|
| Pavaros modelis | TOO3000 |
| Pavaros įtampa | 230 V AC / 50 Hz |
| Didžiausias vienos vartų varčios ilgis | 3 m |
| Didžiausias vienos vartų varčios svoris | 300 kg |
| Nominali / didžiausia įėjimo galia | 250 / 340 W |
| Nominali / didžiausia srovė | 1,1 / 1,5 A |
| Nominali / didžiausia jėga | 300 / 2 000 N |
| Greitis | 0,016 m/s |
| Stūmoklio eiga | 400 mm |
| Darbo ciklo riba | 24 ciklai/h |
| Apsaugos laipsnis | IP54 |
| Darbinė temperatūra | −20 iki +50 °C |
| Vien pavaros svoris | 6 kg |

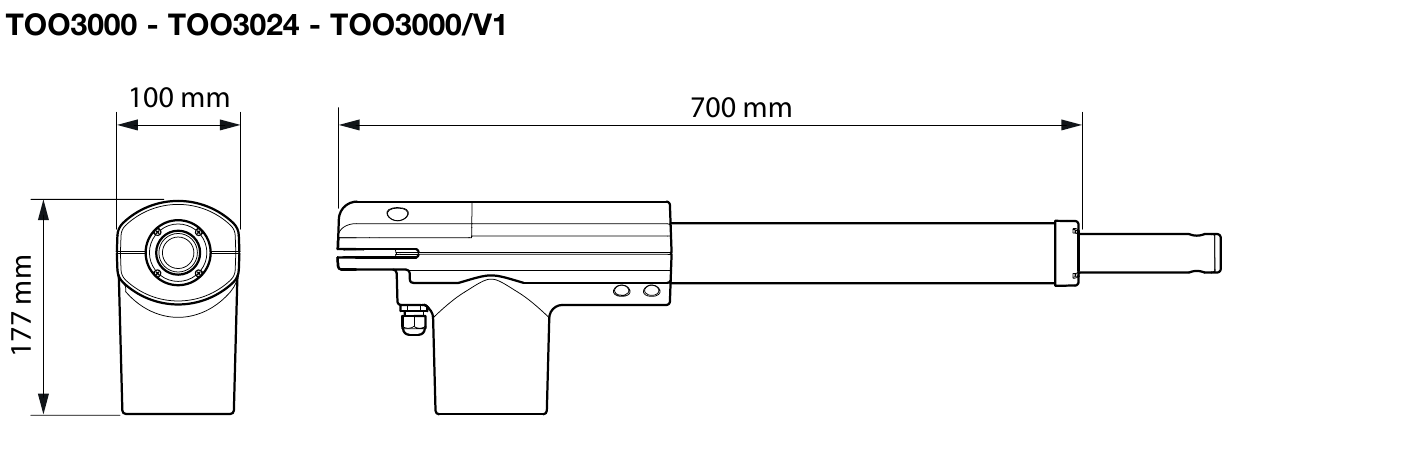

| Pavaros matmenys | 700 × 100 × 177 mm |
340 W ir 2 000 N duomenys yra didžiausios reikšmės, o ne nominalios. 6 kg yra vien pavaros svoris; pristatomos pakuotės svoris gali skirtis.
