NICE TOO TOO4500 – atskira pavara, vienam 4,5 m / 250 kg vartų segmentui
| Produkto prieinamumas: | per 3 dienas | Prekes įprastai išsiunčiame per 3 dienas. |
|---|
per 3 dienas
196,44 € su PVM
| Svoris |
|---|
| 6,00 kg |
Produkto aprašymas NICE TOO TOO4500 – atskira pavara, vienam 4,5 m / 250 kg vartų segmentui
NICE TOO4500 yra atskiras elektromechaninis pavara vienai atveriamų vartų sąvarai iki 4,5 m ir iki 250 kg. Variklis yra 230 V AC; tai nėra 24 V versija. Jis yra negrįžtamoji o nutrūkus maitinimui ją atrakinsite raktu. Valdymo blokas ir saugos įtaisai parenkami atsižvelgiant į visus vartus.
| Greitoji navigacija | |
|---|---|
| Pasirinkimas | Valdymo blokas |
| Komplektai | Montavimas |
| C matmuo | Prijungimas |
| Bandymas | Priedai |
| Atrakinimas | Priežiūra |
| Parametrai | Instrukcija |
| Priedai – gnybtai ir poliškumas | PDF instrukcija |
Kada rinktis šią pavarą
4,5 m ir 250 kg ribos taikomos vienai sąvarai, tačiau vien jų nepakanka tinkamumui įvertinti. Taip pat svarbu judėjimo pasipriešinimas, vyrių padėtis, užpildas, vėjas ir montavimo geometrija.
Gamintojas 230 V versijai nurodo ne daugiau kaip 24 ciklus per valandą. Jei vartai naudojami dažniau, reikia įvertinti visus vartus ir ar jie tinka tokiam darbo režimui.
Valdymo blokas 230 V varikliui
Dabartinė MC800 su MCA5R30 plokšte valdo vieną arba du variklius. MC200 yra dabartinis pasirinkimas vienam varikliui. Todėl dvivėriams vartams naudokite tinkamą dviejų variklių valdymo bloką. Mūsų šiuo metu siūlomuose TOO4500 komplektuose yra MC800; prieš jungdami visada patikrinkite konkretaus komplekto sudėtį.
Jei esamoje instaliacijoje naudojamas senesnis valdymo blokas, A60, A400, A6 arba A6F vadovaukitės faktiškai sumontuotos plokštės instrukcija. Dabartinis šių valdymo blokų pakaitalas – MC800. Jos instrukcija skirta MC800/MCA5R30. Variklio įtampa, valdymo bloko maitinimas iš tinklo ir žemos įtampos priedų išėjimas yra atskiros grandinės.
Paveikslėlyje parodytos pagrindinės variklio ir laikiklių dalys. Prieš montuodami patikrinkite, ar pakuotėje yra visos pristatytos dalys. Valdymo blokas ir saugos įtaisai parenkami atskirai arba pagal komplektacijos variantą.
Komplektai vienai arba dviem sąvaroms
Atskiras variklis skirtas vienai sąvarai. Dvivėriams vartams reikia dviejų pavarų. Šonuose palyginkite 230 V komplektus su MC800 valdymo bloku ir skirtinga komplektacija; centre – atskiras alternatyvus 24 V variklis.

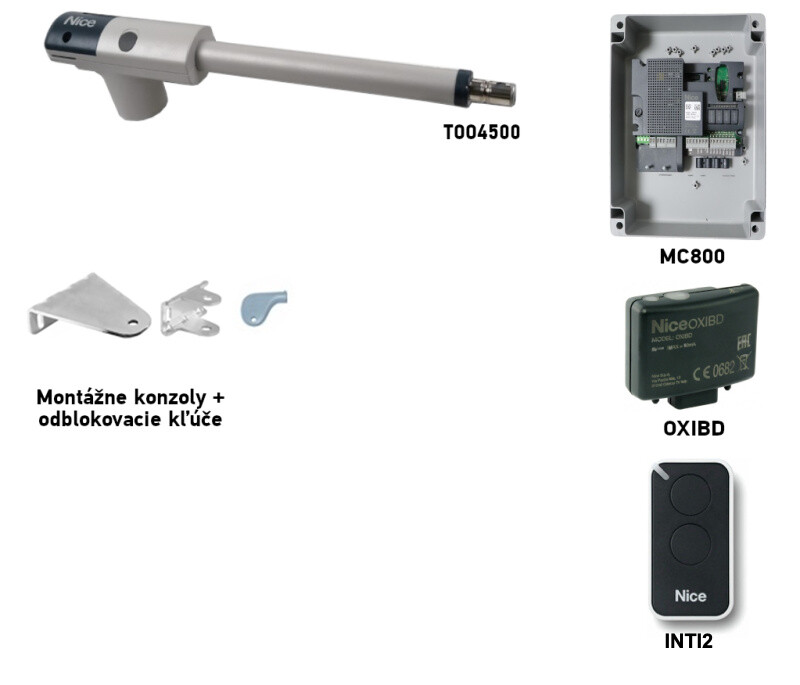

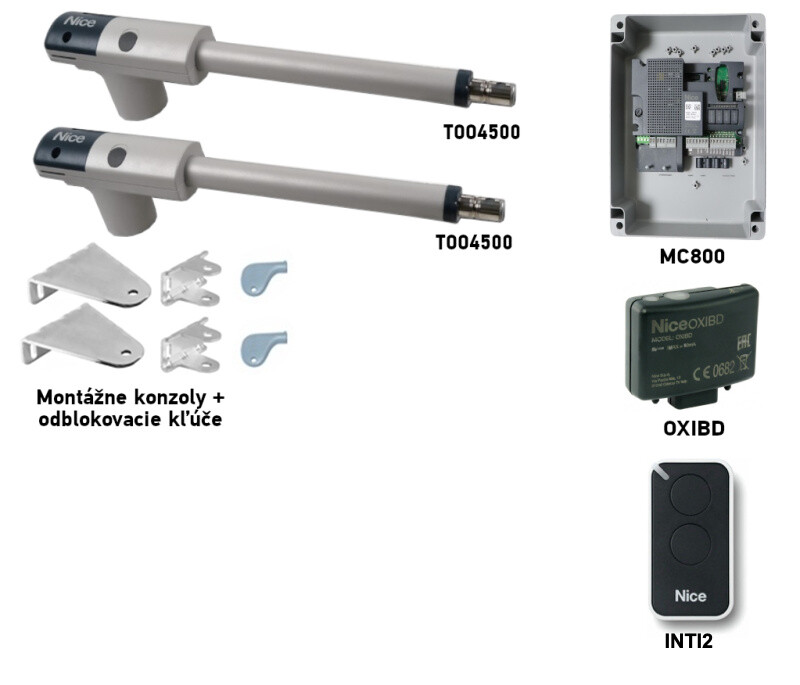

| Komplektai 1 sąvarai | Komplektai 2 sąvaroms |
|---|---|
NICE TOO4500
MC800 valdymo blokas, Pagrindinis komplektas Su fotoelementais Su priedais | NICE TOO4500
MC800 valdymo blokas, Pagrindinis komplektas Su fotoelementais Su priedais |
Ilgio ir svorio ribos vertinamos kiekvienai sąvarai atskirai, kartu atsižvelgiant į montavimo geometriją. Prieš naudodami bazinį komplektą, papildykite jį reikiamais saugos įtaisais; jų pasirinkimą ir prijungimą rasite skiltyje suderinami priedai.
Kronšteinų montavimas ir vartų varčios geometrija
Prieš tvirtindami ankeriais, nustatykite šarnyro, galinio ir priekinio kronšteinų padėtį bei reikiamą atidarymo kampą. Brėžinyje nurodyti matmenys A/B apibrėžia judėjimo eigą ir veikiančias jėgas. Stulpas ir tvirtinimo konstrukcija turi atlaikyti apkrovą; esant kitai šarnyro padėčiai ar stulpo matmeniui, kronšteinus reikia pritaikyti arba pasirinkti tinkamus pailgintus kronšteinus, kad būtų išlaikyta reikiama geometrija. Vien profilio matmens tam neužtenka.
| Atidarymas | A | B |
|---|---|---|
| 90° | 200 mm | 250 mm |
| 110° | 170 mm | 170 mm |
Konkretaus modelio ieškokite TOO4500 tvirtinimo kronšteinų matmenys. Atidarant į išorę, paprastai reikia kitokio arba pailginto tvirtinimo; montuotojas turi iš naujo patikrinti A, B, C ir laisvą judėjimą per visą eigą.
C matmuo, kai vartai uždaryti
Kai vartų varčia uždaryta, išmatuokite atstumą C < 1 300 mm. Reikšmė turi būti mažesnė už nurodytą ribą – ji negali būti jai lygi ar ją viršyti. Taip pat būtina laikytis pasirinkto A/B derinio.
Galinį kronšteiną pritvirtinkite prie laikančiosios konstrukcijos, variklį atblokuokite, išstumkite stūmoklį ir iš pradžių laikinai pritvirtinkite priekinį kronšteiną. Išlyginę variklį, patikrinkite visą rankinio judėjimo eigą. Tik tada galutinai užfiksuokite kronšteinus. Atviroje ir uždarytoje padėtyje turi būti mechaninės vartų atramos; stūmoklio eigos pabaiga jų neatstoja.
230 V variklio prijungimas
Prijungimo darbus, atjungus maitinimą, turi atlikti kvalifikuotas technikas. Kabelis vedamas per įvorę ir tvirtinimo spaustuką; apsauginis PE laidininkas prie variklio prijungiamas pagal brėžinį. Variklio laidai ir atitinkamas kondensatorius jungiami pagal konkrečios plokštės gnybtų žymėjimą ir komponento etiketę. MC800/MCA5R30 atveju vienas variklis jungiamas prie M2; naudojant du variklius, M1/M2 priskiriami pagal judėjimo seką. Žemos įtampos fotoelementų negalima jungti prie variklio gnybtų.
Informacijos apie MC800/MCA5R30 rasite M1/M2 variklių prijungimas ir valdymo bloko laidų prijungimas.
Patikra prieš pirmąjį naudojimą
Patikrinkite, ar vartai laisvai juda ranka, ar tvirtinimai tvirti, ar yra abi atramos ir ar variklis sukasi tinkama kryptimi. Pasak NICE, atblokavus pavarą vartų varčią turi būti galima rankiniu būdu judinti abiem kryptimis ne didesne kaip 390 N jėga. Tada pagal sumontuoto valdymo bloko instrukciją patikrinkite fotoelementus, STOP, valdymo komandas ir reakciją į kliūtį. Gamintojas taip pat reikalauja, kad sistemoje su MC800 būtų apsauginiai kraštai; vien fotoelementai jų neatstoja. Pats variklis neturi radijo programavimo ar eigos įsiminimo funkcijos; informacijos apie MC800 rasite radijo valdymą ir vartų varčių judėjimo įsiminimas.
Jei sumontuotame valdymo bloke yra jėgos reguliatorius Force-F, be ypatingos priežasties nenustatykite jo ties 100 %. Jei maždaug 75 % nepakanka, kreipkitės į techninę pagalbą. Dabartinėje MC800/MCA5R30 jėga nustatoma pagal šios plokštės instrukciją; netaikykite jai reguliavimo potenciometru procedūros. Jėgos nustatymas neatstoja visų vartų saugos matavimų ir patikros.
Priedų prijungimas prie MC800 su MCA5R30 plokšte
Toliau aprašytas prijungimas taikomas MC800/MCA5R30 komplektams su šiuo valdymo bloku. Priedų gnybtai yra valdymo bloke, o ne pačiame variklyje. Jei naudojate kitą valdymo bloką, vadovaukitės jo schema. Prieš pradėdami darbus atjunkite maitinimą iš tinklo.
| Priedai | Gnybtai, maitinimas ir poliškumas |
|---|---|
Pagalbinis maitinimas | MCA5R30 plokštėje yra 3 gnybtas = 0 V (−) ir 4 gnybtas = +24 V DC ir bendras įėjimų taškas. Bendra maitinamų priedų srovės riba yra 200 mA; patikrinkite kiekvieno gaminio srovės sąnaudas ir leistiną įtampą. |
EPM relinės fotoakutės | Išjungus budėjimo režimą „Standby“ ir fototestą, siųstuvą TX ir imtuvą RX maitinkite iš 4 gnybto (+24 V DC) ir 3 gnybto (−). Sausasis kontaktas C–NC ir 4 (bendrasis) ir atitinkamo įėjimo 8/PHOTO, 9/PHOTO1 arba 10/PHOTO2. Kontaktas neturi +/− poliškumo. AUX įėjimai turi būti nustatyti veikti su fotorelėmis; galinių jungiklių režimu jie atlieka kitą funkciją. |
EPM, kai įjungtas budėjimo režimas | Pagal MCA5R30 schemą maitinkite TX ir RX tarp 4 gnybto (+24 V DC) ir 5 gnybto (OutSTB, perjungiamas grįžtamasis maitinimo laidas). EPM fotobranduoliuose 1 = +, 2 = grįžtamasis laidas. OutSTB yra 24 V, daugiausia 4 W ir budėjimo režimu išjungiamas; 5 gnybto nenaudokite kaip nuolatinio minuso. RX kontaktą C–NC prijunkite tarp 4 gnybto ir atitinkamo PHOTO įėjimo. |
EPM su fototestu | Pagal fototesto schemą prijunkite TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Imtuvas maitinamas nuolat: RX 1 → 4 (+), RX 2 → 3 (−). RX kontaktas C–NC lieka prijungtas tarp 4 gnybto ir atitinkamo PHOTO įėjimo. Neperkraukite OutSTB ir nenaudokite jo vienu metu kitai apkrovai; prijungę atlikite įrenginių mokymą ir patikrinkite saugos funkciją. |
BlueBUS fotobranduoliai | Suderinama EPMB prijunkite dviejų laidų jungtimi prie 6 ir 7 BlueBUS gnybtų. + ir − poliškumo laikytis nereikia. Nustatykite adresą, o pridėję arba pašalinę elementą paleiskite įrenginių mokymą. |
STOP ir valdymo kontaktai | Be potencialo veikiantis įėjimas 12/STOP priklausomai nuo prijungto elemento priima NO, NC arba 8,2 kΩ; būsena išmokstama. 13/SbS, 14/OPEN ir 15/CLOSE naudoja NO kontaktą, jungiamą su 4 gnybtu (bendruoju). Tokie kontaktai neturi +/− poliškumo; į įėjimus netiekite išorinės įtampos. Tai taikoma ir raktinio jungiklio ar išorinio imtuvo relei. |
ELAC švyturėlis | NICE ELAC prijunkite prie išėjimo FLASH skirto atskirai mirksinčiai lempai: perjungiamas 120/250 V AC, daugiausia 21 W. Tai tinklo įtampos išėjimas; jis neturi +/− poliškumo. Jo negalima painioti su 24 V priedų gnybtais. |
Elektrinė spyna | Gnybtai 1–2 / EL: 12 V AC, daugiausia 15 VA. Kintamosios srovės išėjimas neturi +/− poliškumo; patikrinkite spynos parametrus. |
Radijo imtuvas | OXIBD įstatomas į jungtį SM; nenaudokite jam 3/4 maitinimo gnybtų ar BlueBUS. Anteną prijunkite pagal imtuvo, o ne variklio gnybtų schemą. |
Jei AUX įėjimai 8–11 naudojami galiniams jungikliams, jų funkcija skiriasi nuo PHOTO įėjimų. Pakeitę fotobranduolius arba jungimo schemą, pakartokite atitinkamą mokymą ir patikrinkite, ar vartai sustoja ir tinkamai reaguoja. Išsami procedūra pateikta MC800 valdymo bloko instrukcijoje.
Relių fotobranduoliai budėjimo režimu
Relių fotobranduoliai su fototestu
Suderinami priedai
Priedai jungiami prie pasirinkto valdymo bloko, o ne tiesiai prie variklio korpuso. Fotobranduolių, radijo imtuvo, švyturėlio ir spynos pasirinkimas priklauso nuo faktiškai sumontuotos plokštės išėjimų ir jungčių.
| Kas | Kodėl | Tipas |
|---|---|---|
| Valdymo blokas | Valdo vieną arba du 230 V variklius. Pasirinkite pagal vartų varčių skaičių ir komplektaciją. |
|
| Švyturėlis | Mirksėdamas įspėja apie judančius vartus. Maitinimą pasirinkite pagal sumontuoto valdymo bloko išėjimą. |
|
| Fotobranduoliai | Apsaugo vartų zoną. MC800/MCA5R30 palaiko relės kontaktą taip pat BlueBUS, MC200 turi PHOTO relės įėjimą; maitinimą, adresavimą ir reakciją nustatykite pagal pasirinktą plokštę. Dešinėje pateikti tipai yra alternatyvos, priklausančios nuo prijungimo būdo. | |
| Apsauginės briaunos | Montuojant su MC800, jos reikalingos papildomai prie fotoelementų. Briaunos tipą ir prijungimo būdą pasirinkite pagal įmontuotos plokštės STOP įėjimą. |
|
| Siųstuvas | Nuotolinis valdymas. Pasirinkite kodavimą pagal faktiškai įmontuotą radijo imtuvą; vienodo dažnio nepakanka. MC800 atveju žr. imtuvas ir nuotolinio valdymo pultai. | |
| Imtuvas | Radijo imtuvas ir kitos sąsajos parenkamos konkrečiam valdymo blokui. SM įskiepis naudojamas su MC800; su MC200 patikrinkite jo radijo imtuvą ir prijungimo galimybes. |
|
| Antena | Padeda pagerinti imtuvo veikimo nuotolį; prijungimas priklauso nuo įmontuoto radijo modulio. | |
| Klaviatūra | Prieiga naudojant kodą. EDSWG reikia tinkamo radijo imtuvo; BlueBUS EDSB skirtas MC800 su šia sąsaja, o ne automatiškai MC200. | |
| Raktinis jungiklis | Valdymas raktu iš fiksuotos vietos; kontaktą prijunkite prie tinkamo valdymo bloko įėjimo. | |
| Kortelių skaitytuvai | Prieiga kortele arba pakabuku. ETPB naudoja „BlueBUS“ MC800; prie MC200 šio tipo tiesiogiai nejunkite. |
|
| Elektrinės spynos | Spyna padeda išlaikyti vartų sąvarą uždarytą, ypač jei ji ilgesnė. PLA10/PLA11 yra pasirenkami; patikrinkite maitinimą ir laiką pagal valdymo bloką bei konkrečius vartus. Apie MC800 žr. EL išėjimas. |
|
Rankinis atblokavimas nutrūkus maitinimui
Atidarykite guminį dangtelį, įkiškite pridėtą raktą ir pasukite jį 90° pagal laikrodžio rodyklę. Tuomet vartus galėsite perstumti rankiniu būdu. Norėdami vėl užfiksuoti, nustatykite sąvarą maždaug į pusiau atvirą padėtį ir pasukite raktą 90° prieš laikrodžio rodyklę. Prieš įjungdami variklį patikrinkite, ar vartai užfiksuoti.
Priežiūra ir sauga
Ne vėliau kaip po šešių mėnesių nuo eksploatavimo pradžios patikrinkite variklį ir vartus. Atjungęs maitinimą, technikas patikrins laikiklius, varžtus, koroziją, judančias dalis, atramas ir saugos įtaisus, tada atliks veikimo bandymą. Jei vartai pažeisti arba juda neįprastai sunkiai, jų nenaudokite.
Variklio techniniai duomenys
| Parametras | Vertė |
|---|---|
| Variklio modelis | TOO4500 |
| Variklio įtampa | 230 V AC / 50 Hz |
| Didžiausias vienos sąvaros ilgis | 4,5 m |
| Didžiausias vienos sąvaros svoris | 250 kg |
| Nominalioji / didžiausioji galia | 250 / 340 W |
| Nominalioji / didžiausioji srovė | 1,1 / 1,5 A |
| Nominalioji / didžiausioji jėga | 300 / 2 000 N |
| Stūmimo greitis | 0,016 m/s |
| Stūmoklio eiga | 500 mm |
| Darbo ciklų riba | 24 ciklai/val. |
| Apsaugos klasė | IP54 |
| Darbinė temperatūra | −20 iki +50 °C |
| Vien variklio svoris | 6 kg |

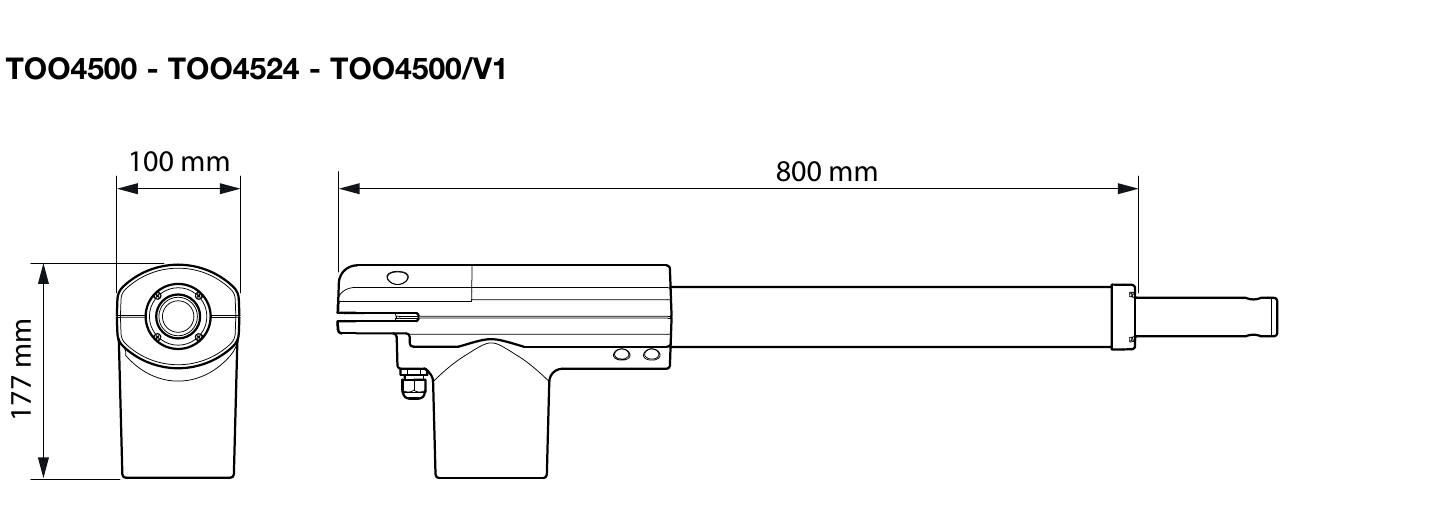

| Variklio matmenys | 800 × 100 × 177 mm |
340 W ir 2 000 N duomenys yra didžiausios reikšmės, o ne nominaliosios. 6 kg svoris nurodo tik paties variklio svorį; pristatomos pakuotės svoris gali skirtis.
