NICE Toona 5016P – atskira pavara varstomiems vartams, skirta 5 m / 800 kg vartų varčiai ir didesnei apkrovai
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
sandėlyje
397,03 € su PVM
| Svoris |
|---|
| 11 kg |
Produkto aprašymas NICE Toona 5016P – atskira pavara varstomiems vartams, skirta 5 m / 800 kg vartų varčiai ir didesnei apkrovai
NICE Toona TO5016P yra atskiras variklis 230 V AC vienam vartų segmentui.
Naudojimo ribos: 5 m ir 800 kg vienu metu neleidžiami. Esant 5 m ilgiui, grafike nurodyta apie 250 kg, o 800 kg – maždaug iki 1,8 m. Tinkamumą nustatykite pagal TO5016P kreivę pagal konkretaus vartų segmento ilgį ir svorį.
Atskiram varikliui reikia tinkamo valdymo bloko. Šiuo metu siūlomas MC800/MCA5R30 yra pasirinkimas vienam arba dviem varikliams; MC200 yra skirtas vienam varikliui. Jei turite senesnį komplektą, vadovaukitės faktiškai sumontuotos plokštės instrukcija.
| Greitoji navigacija | |
|---|---|
| Priedai | Ribos |
| Tarnavimo trukmė | Montavimas |
| Prijungimas | Avarinis atrakinimas |
| Parametrai | Priežiūra |
| Priedai – gnybtai ir poliškumas | Instrukcija PDF formatu |
- Negrįžtamasis
- 230 V
- Lėtas
- Su mechaniniu ribotuvu ir mikrojungikliu; galinių atramų padėtį patikrinkite gautoje prekėje.
- Didesnei apkrovai – 3200 N

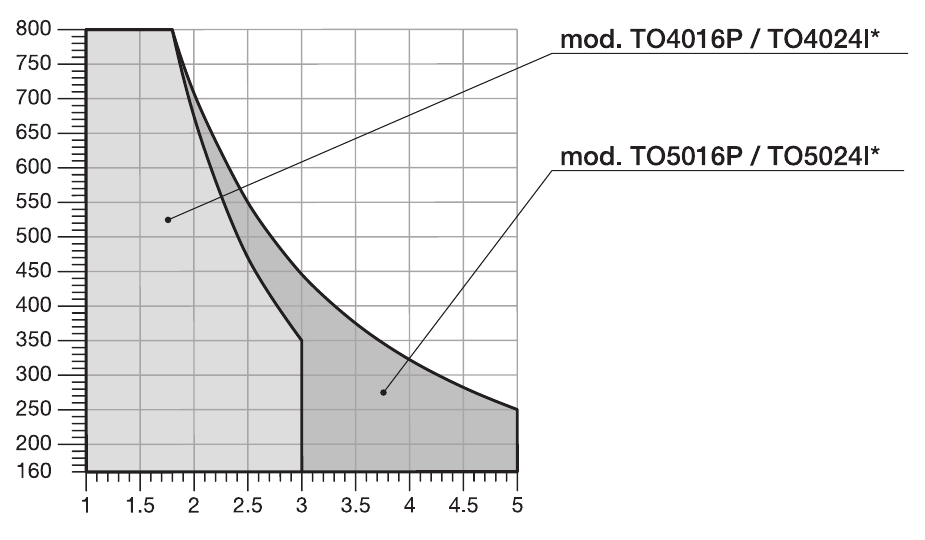

Naudojimo diapazonas
Gamintojo TO5016P grafikas: leistiną vieno vartų segmento ilgio ir svorio derinį nustatykite pagal kreivę, pažymėtą TO5016P.
Tarnavimo trukmė ir apkrova
TO5016P priede NICE nurodo orientacinį diapazoną: 50 000–150 000 darbo ciklų. Tikroji tarnavimo trukmė priklauso nuo vartų segmento ilgio ir svorio, judėjimo pasipriešinimo, vėjo, temperatūros ir priežiūros. Konkretaus ciklų skaičiaus šiame diapazone nustatyti ar garantuoti negalima.
Suderinami valdymo blokai
Šiuo metu siūlomi
- NICE MC800 – šiuo metu siūlomas vienam arba dviem 230 V varikliams.
- NICE MC200 – šiuo metu siūlomas vienam 230 V varikliui.
Ankstesni suderinami valdymo blokai – nebegaminami
Dabartiniame asortimente MC800 pakeičia senesnius A60, A400, A6 ir A6F modelius. Esamoje sistemoje nenaudokite MC800 instrukcijos senesnei sumontuotai plokštei.
I. Galinio tvirtinimo laikiklio montavimas
Laikiklių tvirtinimas: Prieš montuodami išmatuokite vyrių įtrauką ir A/B/C matmenis pagal montavimo grafiką. Įprastam plieniniam stulpui rekomenduojame 120 × 120 mm. Profilį 100 × 100 mm naudokite tik įvertinę stulpo, tvirtinimo elementų ir pamato tvirtumą, atsižvelgdami į vartus ir vėjo apkrovą.
Jei grafiko matmenys netinka, sureguliuokite galinį laikiklį arba naudokite pailgintą PLA6 laikiklį. Atidarant į išorę, būtina naudoti pailgintą galinį laikiklį; jo padėtį nustatykite pagal grafiką ir patikrinkite, ar vartų segmentas juda laisvai.
 |
 |
| Atidarymo į vidų schema | Atidarymo į išorę schema |

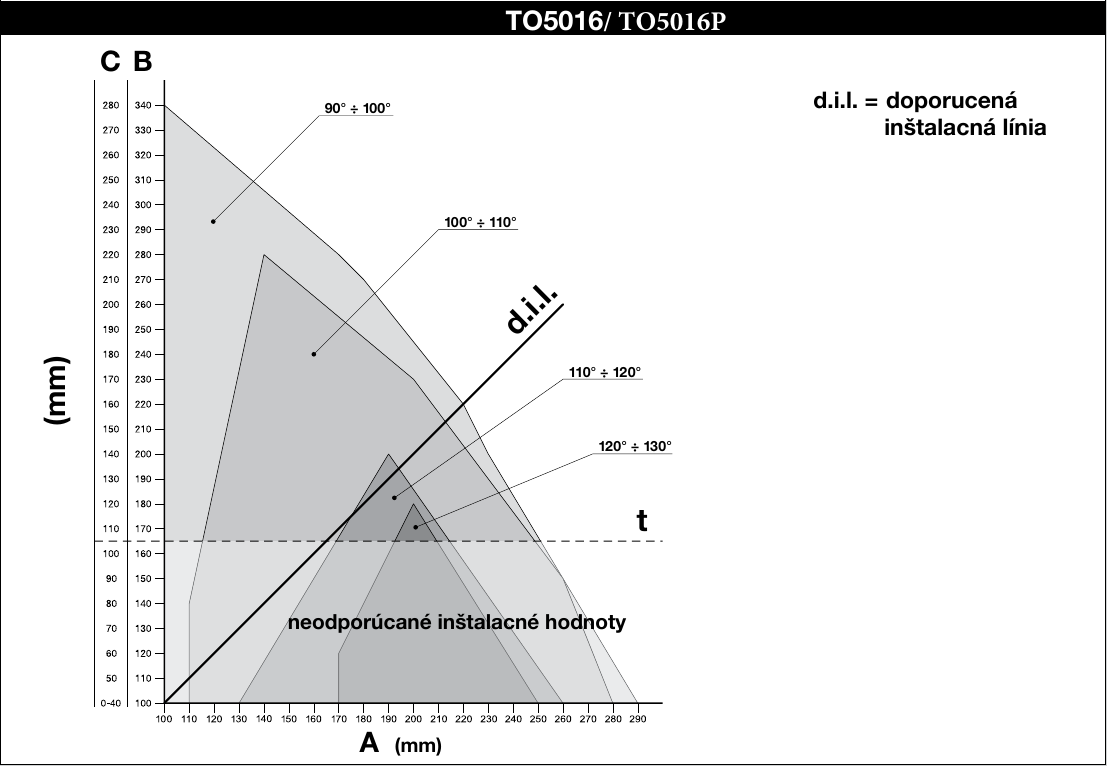

Apskaičiuokite galinio laikiklio padėtį pagal grafiką, iš kurio nustatysite matmenis A ir B ir didžiausią atidarymo kampą. Dėmesio, reikšmės A ir B turi būti panašios (geriausia – vienodos), kad pavara galėtų sklandžiai judėti tiesiškai.

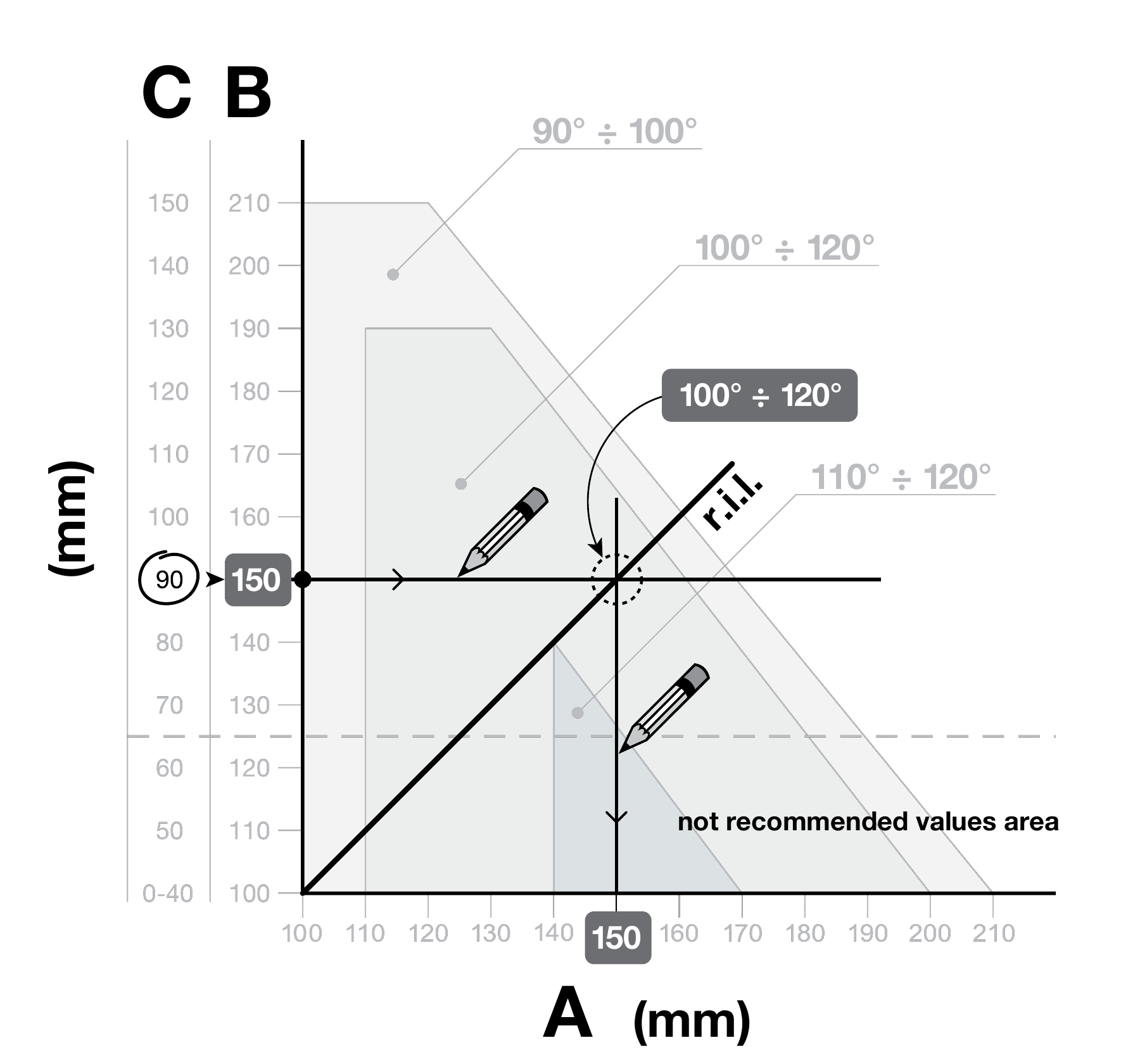

Pavyzdyje paaiškinama, kaip nuskaityti duomenis. Matmenis TO5016P nustatykite pagal toliau pateiktą konkretaus modelio montavimo grafiką.
Skaičiavimo eiga:
- Išmatuokite atstumą C iš brėžinio
- Grafike raskite išmatuotą C reikšmę, nubrėžkite horizontalią liniją ir gretimoje skalėje nuskaitykite B.
- Susikirtimo su d.i.l. linija taškas nurodo didžiausią atidarymo kampą; iš jo vertikaliai nuskaitykite A.
- Gamintojas nerekomenduoja B reikšmių, esančių žemiau punktyrinės t linijos.
- Jei kampas netinka, pakoreguokite A, o prireikus ir B, kad jų reikšmės būtų maždaug vienodos; patikrinkite visą vartų segmento eigą.
Prieš tvirtinant laikiklį prie stulpo ar sienos, jį reikia patrumpinti iki reikiamo ilgio, atitinkančio matmenis A ir B ir privirinkite prie montavimo plokštės.
 |
 |
| 1. Nupjaukite laikiklį iki reikiamo ilgio | 2. Privirinkite sutrumpintą laikiklį prie montavimo plokštės |
Tiekiamo galinio laikiklio ilgis yra 150 mm. Prieš trumpindami ir virindami patikrinkite, ar galutiniai matmenys atitinka brėžinį.
|
Prieš tvirtindami galinį laikiklį patikrinkite, ar priekinis laikiklis atsiduria ant nejudamos vartų varčios dalies, nes priekinio ir galinio laikiklių aukštis skiriasi, kaip parodyta paveikslėlyje. Skirtumas F = 34 mm. |
 |
Jei viskas tinka, pritvirtinkite galinį laikiklį prie stulpo arba sienos varžtais, kaiščiais ir poveržlėmis.
Priekinis laikiklis ir tvirtinimo aukštis
TO5016P atveju fiksuotas matmuo yra D = 845 mm. Pagal išmatuotą A iš lentelės pasirinkite E (E = 845 mm − A). Laikiklių aukščių skirtumas NICE brėžinyje yra F = 34 mm; prieš virindami patikrinkite jį pagal tiekiamus laikiklius.
| A (mm) | E (mm) |
|---|---|
| 100 | 745 |
| 110 | 735 |
| 120 | 725 |
| 130 | 715 |
| 140 | 705 |
| 150 | 695 |
| 160 | 685 |
| 170 | 675 |
| 180 | 665 |
| 190 | 655 |
| 200 | 645 |
| 210 | 635 |
| 220 | 625 |
| 230 | 615 |
| 240 | 605 |
| 250 | 595 |
| 260 | 585 |
| 270 | 575 |
| 280 | 565 |
Variklio laidų prijungimas
Prieš prijungdami atjunkite elektros maitinimą. 230 V AC įtampa yra variklio maitinimo įtampa; valdymo bloko maitinimas ir priedų išėjimai vertinami atskirai. Ant variklio pažymėti gnybtai AP / COM / CH ir apsauginis įžeminimas. Prijunkite laidus, patikrinkite judėjimo kryptį ir mikrojungiklius pagal originalią NICE schemą ir naudojamo valdymo bloko instrukciją. Atidarant į išorę, pagal NICE reikia sukeisti kryptį nustatančius laidus; apsauginis laidas lieka savo vietoje.
Prijungę patikrinkite judėjimo kryptį, sustojimo padėtis ir saugos įtaisus pagal konkretaus valdymo bloko instrukciją. Elektros prijungimo ir bandymų darbus turi atlikti atitinkamą kvalifikaciją turintis asmuo.
Galinės padėtys ir mikrojungiklis
230 V variklis turi mechaninį ribotuvą su mikrojungikliu, kuris, susilietęs su kaiščiu, nutraukia maitinimą. Atjungęs maitinimą montuotojas patikrina tiekiamo įrenginio ribotuvų skaičių ir padėtį bei pagal tikrojo valdymo bloko instrukciją išbando atidarymą ir uždarymą. 24 V varianto mechaninio ribotuvo reguliavimo procedūra šiam 230 V varikliui netaikoma.
Priedų prijungimas prie MC800 su MCA5R30 plokšte
Toliau pateikta prijungimo schema taikoma MC800/MCA5R30 komplektuose su šiuo valdymo bloku. Priedų gnybtai yra valdymo bloke, o ne pačiame variklyje. Jei naudojate kitą valdymo bloką, vadovaukitės jo schema. Prieš pradėdami darbus atjunkite maitinimą iš tinklo.
| Priedai | Gnybtai, maitinimas ir poliškumas |
|---|---|
Pagalbinis maitinimas | MCA5R30 plokštėje yra 3 gnybtas = 0 V (−) ir 4 gnybtas = +24 V DC ir bendras įėjimų taškas. Bendra maitinamų priedų srovės riba yra 200 mA; patikrinkite kiekvieno gaminio srovės sąnaudas ir leistiną įtampą. |
EPM relinės fotoelementų poros | Kai Standby išjungtas ir fototestas neatliekamas, siųstuvą TX ir imtuvą RX maitinkite iš 4 gnybto (+24 V DC) ir 3 gnybto (−). Be potencialo esantį kontaktą C–NC imtuvo prijunkite tarp 4 (bendrasis) ir atitinkamo įėjimo 8/PHOTO, 9/PHOTO1 arba 10/PHOTO2. Kontaktas neturi +/− poliškumo. AUX įėjimus reikia nustatyti į relinių fotoelementų režimą; ribinių jungiklių režimu jie atlieka kitą funkciją. |
EPM, kai Standby įjungtas | Pagal MCA5R30 schemą maitinkite ir TX, ir RX tarp 4 gnybto (+24 V DC) ir 5 gnybto (OutSTB, perjungiamas grįžtamasis maitinimas). EPM fotoelementų gnybtų žymėjimas: 1 = +, 2 = grįžtamasis maitinimas. OutSTB yra 24 V, daugiausia 4 W o veikiant budėjimo režimu išjungiamas; 5 gnybto nenaudokite kaip nuolatinio minuso. RX C–NC kontaktą junkite tarp 4 gnybto ir atitinkamo PHOTO įėjimo. |
EPM su fototestu | Pagal fototesto schemą prijunkite TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Imtuvas maitinamas nuolat: RX 1 → 4 (+), RX 2 → 3 (−). RX C–NC kontaktas lieka prijungtas tarp 4 gnybto ir atitinkamo PHOTO įėjimo. Neperkraukite OutSTB ir nenaudokite jo kitai apkrovai; prijungę atlikite įrenginių mokymą ir patikrinkite saugos funkciją. |
BlueBUS fotobaterijos | Suderinamos EPMB prijunkite dviem laidais prie 6 ir 7 BlueBUS gnybtų. + ir − poliškumas nesvarbus. Nustatykite adresą, o pridėję arba pašalinę elementą paleiskite įrenginių mokymo procedūrą. |
STOP ir valdymo kontaktai | Be potencialo įėjimas 12/STOP priima NO, NC arba 8,2 kΩ prijungto elemento signalą; būsena nustatoma mokymo procedūros metu. 13/SbS, 14/OPEN ir 15/CLOSE naudoja NO kontaktą, prijungtą prie 4 gnybto (bendrasis). Tokie kontaktai neturi +/− poliškumo; į įėjimus nepaduokite išorinės įtampos. Tai taip pat taikoma raktinio jungiklio arba išorinio imtuvo relei. |
ELAC įspėjamoji lemputė | NICE ELAC prijunkite prie išėjimo FLASH skirto atskirai mirksinčiai lempai: perjungiamoji 120/250 V AC, daugiausia 21 W. Tai tinklo įtampos išėjimas; jis neturi +/− poliškumo. Jo negalima painioti su 24 V priedų gnybtais. |
Elektrinė spyna | Gnybtai 1–2 / EL: 12 V AC, daugiausia 15 VA. Kintamosios srovės išėjimas neturi +/− poliškumo; patikrinkite spynos parametrus. |
Radijo imtuvas | OXIBD montuojamas į SMjungtį; nenaudokite jam 3/4 maitinimo gnybtų ar BlueBUS. Anteną prijunkite pagal imtuvo, o ne variklio gnybtų schemą. |
Jei AUX 8–11 įėjimai naudojami galiniams jungikliams, jų funkcija skiriasi nuo PHOTO įėjimų. Pakeitę fotobaterijas ar jų jungimą, pakartokite atitinkamą mokymo procedūrą ir patikrinkite vartų sustabdymą bei reakciją. Išsami instrukcija pateikta MC800 valdymo bloko instrukcijoje.
Relių fotobaterijos budėjimo režimu
Relių fotobaterijos su fototestu
Su NICE Toona TO5016P pavara suderinami priedai
Priedus rinkitės pagal faktiškai sumontuotą valdymo bloką, jo įėjimus, išėjimus ir radijo imtuvą:
| Kas | Kodėl | Tipas |
|---|---|---|
| Valdymo blokas | Variklio elektronika; instrukciją rinkitės pagal faktiškai sumontuotą plokštę. |
|
| Įspėjamoji lemputė | Signalizuoja apie judėjimą. Antena yra tik tuose modeliuose, kuriuose ją nurodo gamintojas. Pasirinkimas priklauso nuo valdymo bloko išėjimo. |
Kitą įspėjamąją lemputę rinkitės pagal faktiškai naudojamo valdymo bloko išėjimo įtampą ir leistiną apkrovą. |
| Fotobaterijos | Stebi spindulio zoną ir perduoda signalą valdymo blokui. Vartų reakcija priklauso nuo jungimo ir nustatymų; sumontavę patikrinkite visos sistemos veikimą. | |
| Nuotolinio valdymo pultas | Pultą rinkitės pagal valdymo bloke sumontuotą imtuvą ir kodavimo sistemą. ON3EBD skirtas OXIBD, ON3ELR – OXILR. | |
| Imtuvas | Radijo imtuvas turi palaikyti pultelio kodavimą; išmaniųjų namų sąsajos turi skirtingas funkcijas. |
|
| Antena | Geresnis imtuvo signalas, jei antena tinkamai sumontuota ir prijungta. | |
| Klaviatūra | Valdymas kodu. BlueBUS klaviatūrai reikalinga plokštė, palaikanti valdymo įrenginius. | |
| Raktinis jungiklis | Valdymas per tinkamą valdymo įėjimą valdymo bloke. | |
| Kortelių skaitytuvai | ETPB naudojimui reikalinga, kad konkreti plokštė palaikytų valdymo įrenginius per BlueBUS. |
|
| Elektriniai užraktai | Vartų varčios užrakinimas; patikrinkite, ar užrakto valdymo būdas ir įtampa tinka valdymo blokui ir montavimo sąlygoms. |
|
Rankinis pavaros atblokavimas
Atblokuokite arba užblokuokite pavarą tik tada, kai vartų varčia nejuda. Jei vartuose įrengtas elektrinis užraktas, pirmiausia jį atrakinkite. Gedimo atveju atjunkite maitinimą.
- Pastumkite apsauginį dangtelį, įkiškite pridedamą raktą ir pasukite jį pagal laikrodžio rodyklę.
- Pakelkite atblokavimo svirtį ir vartų varčią pastumkite rankomis.
- Norėdami vėl užblokuoti, nuleiskite svirtį, pasukite raktą prieš laikrodžio rodyklę, ištraukite jį ir uždarykite dangtelį.
Prieš vėl įjungdami patikrinkite, ar pavara užblokuota ir ar vartų judėjimo zonoje nėra žmonių.
Patikra ir priežiūra
Pasirūpinkite, kad pavarą patikrintų specialistas ne rečiau kaip kas 6 mėnesius; intensyviai naudojant gali prireikti tikrinti dažniau. Atjungęs maitinimą, technikas patikrins tvirtinimus, koroziją, sraigto ir kreipiamosios veržlės nusidėvėjimą bei sutepimą, tada išbandys judėjimą ir saugos įtaisus. Jei vartai veikia neįprastai, nebandykite jų taisyti patys; kreipkitės į montavimo įmonę.
Techninės charakteristikos
| Parametras | Vertė |
|---|---|
Modelis | TO5016P |
Pavaros variklis | 230 V AC |
Didžiausia / vardinė srovė | 1,7 A / 1,2 A |
Didžiausia / vardinė galia | 385 W / 220 W |
Variklio kondensatorius | 12 µF |
Eiga | 505 mm |
Greitis be apkrovos | 0,013 m/s |
Greitis esant apkrovai | 0,010 m/s |
Didžiausia / vardinė jėga | 3 200 N / 800 N |
Ciklų per valandą esant vardinei jėgai | 46 |
Apsauga | IP44 |
Darbinė temperatūra | −20 iki +50 °C |
Šiluminė apsauga | 140 °C |
Izoliacijos klasė | F |
Orientacinė eksploatavimo trukmė pagal NICE | 50 000–150 000 darbo ciklų |
Bendrieji matmenys (ilgis × plotis × aukštis) | 965 × 115 × 105 mm |
Variklio svoris | 7 kg |
TO5016P modelio parametrus ir schemą papildo gamintojo montavimo priedas. Programuokite pagal faktiškai sumontuoto valdymo bloko instrukciją.
