NICE Toona TO4005 – atskiras 230 V variklis vartams, kurių sąvaros ilgis iki 3 m
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
Yra sandėlyje
277,25 € su PVM
| Svoris |
|---|
| 10 kg |
Produkto aprašymas NICE Toona TO4005 – atskiras 230 V variklis vartams, kurių sąvaros ilgis iki 3 m
NICE Toona 4 TO4005 yra atskiras 230 V AC variklis vienai varčiai. Pagal NICE grafiką, esant 3 m ilgiui, jis gali sverti daugiausia apie 300 kg; svoris 500 kg galioja, kai ilgis yra iki maždaug 1,8 m. Pavara yra negrįžtamoji, turi 7 µF kondensatorių ir atidarymo ribinį mikrojungiklį. Valdymo blokas ir priedai pasirenkami pagal pasirinktą komplektą.
230 V AC variklį rinkitės kartu su suderinamu valdymo bloku.
| Greita navigacija šiame puslapyje | ||
|---|---|---|
| Pasirinkimas ir ribos | Tarnavimo laikas | Komplektai |
| Pakuotės turinys | Priedai | Instrukcija |
| Montavimas | Laidai | Priedų prijungimas |
| Parametrai | Priežiūra | Atblokavimas |
Suderinami NICE Toona 4 TO4005 pavaros priedai
Nurodytus priedus naudokite pagal konkretaus valdymo bloko gnybtus ir išvestis. Dabartiniuose TO4005 komplektuose yra MC800; ankstesnėse komplektacijose gali būti kita plokštė. Prieš montuodami patikrinkite konkretų prijungimo būdą.
Taip pat rekomenduojame įsigyti su pavara suderinamus pasirenkamus priedus:
| Kas | Kodėl | Tipas |
|---|---|---|
Valdymo blokas |
Pavaros valdymo elektronika. |
|
| Signalizuoja apie vartų judėjimą. Antena yra tik modelyje, kuriame ji aiškiai nurodyta; lemputė pasirenkama pagal naudojamo valdymo bloko išvestį. |
| |
Stebi erdvę tarp siųstuvo ir imtuvo. Kai spindulys nutraukiamas, jie perduoda signalą valdymo blokui; jo reakcija priklauso nuo prijungimo ir nustatymų. Sumontavę patikrinkite visų vartų saugumą. Prie MC800 BlueBUS ir kontaktiniai fotoelementai jungiami prie skirtingų įvesčių. | ||
Kontaktiniai fotoelementai | Relinius fotoelementus su tinkamu kontaktu junkite prie atitinkamos konkretaus valdymo bloko įvesties. | |
| Rinkitės pagal konkrečiame komplekte esantį imtuvą ir pageidaujamą kodavimą. | ||
| Imtuvas ir siųstuvas turi naudoti tą patį kodavimą; siūlomų komplektų įrangą rasite komplektų lentelėje. |
|
|
|
Geresniam nuotolinio valdymo pulto veikimo nuotoliui. |
||
|
Jei pamirštumėte nuotolinio valdymo pultą arba pas jus dažnai atvyktų daug transporto priemonių ar žmonių ir nenorėtumėte kiekvienam duoti pulto ar atidaryti vartų atskirai. |
||
|
Vartams valdyti raktu per jungiklį, laidu prijungtą prie valdymo bloko bet kurioje vietoje. |
||
|
Pavaros valdymas priglaudžiant kortelę arba raktų pakabuką prie kortelių skaitytuvo. |
|
|
| Spyna laiko vartų varčią uždarytoje padėtyje. Prieš atidarant valdymo blokas turi ją atrakinti; tinkamumą ir įtampą parinkite pagal vartus ir konkretų valdymo bloką. |
|
Pavaros TO4005 pasirinkimas
Varčios ilgio ir svorio ribos
NICE Toona 4 grafike nurodyta, kad leidžiama maždaug 500 kg, kai varčios ilgis iki 1,8 m ir 300 kg, kai ilgis 3 m. Tarp šių reikšmių leistinas svoris mažėja didėjant ilgiui. Taip pat atsižvelkite į lengvą varčios judėjimą, pilną užpildą ir vėją.
Tarnavimo laiko įvertinimas
Tarnavimo laikas yra apskaičiuotas pagal apkrovos indeksą, o ne garantuojamą ciklų skaičių. Sudėkite atitinkamas lentelės reikšmes ir rezultatą nustatykite pagal originalų NICE grafiką.
| Visos automatikos savybės | Indeksas | Tarnavimo laiko grafikas |
|---|---|---|
| Poveikis Toona 4 indeksui |  Spustelėkite, kad padidintumėte originalų NICE grafiką. | |
Varčios svoris iki 200 kg | 0 % | |
Varčios svoris daugiau kaip 200, iki 300 kg | 10 % | |
Varčios svoris daugiau kaip 300, iki 400 kg | 20 % | |
Varčios svoris daugiau kaip 400, iki 500 kg | 30 % | |
Varčios ilgis nuo 2 iki 3 m | 20 % | |
Temperatūra virš 40 °C, žemiau 0 °C arba drėgmė virš 80 % | 20 % | |
Pilnas varčios užpildas | 15 % | |
Vėjuota vietovė | 15 % | |
| Tarnavimo laiko grafikas |
|---|
Skaičiuodami naudokite vienos varčios svorį. Pavyzdžiui, kai svoris 250 kg, ilgis 2,5 m ir nėra kitų poveikių, indeksas yra 10 % + 20 % = 30 %; ciklų skaičiaus įvertį galima nustatyti pagal grafiką.
Atskiras variklis ir komplektai
Šiame puslapyje užsakoma viena TO4005 pavara. Originaliame NICE vadove parodyti montavimo laikikliai, tvirtinimo detalės ir raktai, tiekiami konkrečioje pakuotėje. Prieš montuodami pagal 1 gamintojo paveikslą patikrinkite, ar pristatyti visi gaminiai. Vien pavara be valdymo bloko ir reikiamų saugos įtaisų nėra paruošta automatizavimo sistema.
Suderinami valdymo blokai
- Dabartinis komplektuose esantis valdymo blokas: NICE MC800 (plokštė MCA5R30), pakeičianti senesnius toliau išvardytus modelius.
- Vienam varikliui: NICE MC200 vis dar parduodamas.
- Senesni suderinami, nebegaminami modeliai: NICE Mindy A60, NICE A400, NICE-A6, NICE-A6F. Jei sistema jau įrengta, vadovaukitės konkrečios plokštės instrukcija.
Komplektai su TO4005 varikliu
| Bazinis komplektas – 1 varčia | Bazinis komplektas – 2 varčios |
|---|---|
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD. Sudėtis ir kaina » | 2 × TO4005, 1 × MC800, 1 × NICE nuotolinio valdymo pultas, 1 × OXIBD. Sudėtis ir kaina » |
| Komplektas su fotodavikliais – 1 varčia | Komplektas su fotodavikliais – 2 varčios |
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 pora EPM. Sudėtis ir kaina » | 2 × TO4005, 1 × MC800, 1 × NICE nuotolinio valdymo pultas, 1 × OXIBD, 1 pora EPM. Sudėtis ir kaina » |
| Komplektas su priedais – 1 varčia | Komplektas su priedais – 2 varčios |
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 pora EPM, 1 × ELAC. Sudėtis ir kaina » | 2 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 pora EPM, 1 × ELAC. Sudėtis ir kaina » |
TO4005 pavaros montavimas
Prieš tvirtindami įsitikinkite, kad stulpas, jo pamatas ir tvirtinimo elementai atlaikys varčios, pavaros ir vėjo apkrovą. Vien profilio matmenys neparodo, ar jis tinkamas: svarbios ir medžiaga, sienelės storis, aukštis, vyrio padėtis bei pamato būklė.
Jei dėl vyrio padėties ir stulpo formos neįmanoma parinkti montavimo schemoje nurodytų matmenų, pakoreguokite galinį laikiklį arba naudokite pailgintą PLA6 laikiklį. Matmenis A ir B parinkite pagal išmatuotą C ir pageidaujamą atidarymo kampą, naudodamiesi NICE montavimo schemos. Atidarant į išorę, reikia pailginto galinio laikiklio; jo ilgį parinkite pagal schemą ir įsitikinkite, kad varčia juda laisvai.
Prieš tvirtindami dar patikrinkite, ar varčia juda tolygiai ir ar išlaikomas saugus atstumas iki nejudančių kliūčių. Priekinio ir galinio laikiklių aukščiai skiriasi F = 34 mm.
I. Galinio tvirtinimo laikiklio montavimas
Atidarymo į vidų schema
Atidarymo į išorę schema
Apskaičiuokite galinio laikiklio padėtį naudodamiesi schema, iš kurios nustatysite matmenis A ir B bei didžiausią atidarymo kampą. Atkreipkite dėmesį, kad reikšmės A ir B turi būti panašios (geriausia – vienodos), kad pavara galėtų judėti sklandžiai ir tiesiškai.
Skaičiavimo schema
Kaip nuskaityti reikšmes iš schemos
Skaičiavimo eiga:
- Išmatuokite atstumą C pagal brėžinį
- Schemoje nubrėžkite horizontalią liniją, kertančią išmatuotą reikšmę C
- Šios linijos ir DIL (rekomenduojama montavimo linija) sankirta parodys didžiausią atidarymo kampą
- Jei sankirta yra žemiau t lygio, reikšmes reikės pakoreguoti taip, kad sankirta atsidurtų aukščiau šio lygio
- Jei sankirta yra aukščiau t lygio, viskas gerai, tačiau jei nustatytas didžiausias atidarymo kampas netinkamas, reikės pakoreguoti reikšmę A ir prireikus taip pat reikšmę B, kad jos būtų panašios (geriausia – vienodos)
Prieš tvirtindami laikiklį prie stulpo ar sienos, nupjaukite jį iki reikiamo ilgio, atitinkančio matmenis A ir B ir privirinkite prie montavimo plokštės.
1. Nupjaukite laikiklį iki reikiamo ilgio
2. Privirinkite sutrumpintą laikiklį prie montavimo plokštės
Standartinis komplekte esantis galinis laikiklis yra 150 mm ilgio. Prieš jį privirindami, palyginkite turimą ilgį su montavimo schemoje nurodytais matmenimis; jei jo nepakanka, naudokite tinkamai pailgintą laikiklį.
Prieš tvirtindami galinį laikiklį patikrinkite, ar priekinį laikiklį galima tvirtinti prie tvirtos vartų varčios dalies, nes, kaip parodyta paveikslėlyje, priekinio ir galinio laikiklių aukščiai skiriasi.
Skirtumas F = 34 mm.
Jei viskas tinka, pritvirtinkite galinį laikiklį prie stulpo ar sienos varžtais, kaiščiais ir poveržlėmis.
II. Priekinio tvirtinimo laikiklio montavimas
Priekinį laikiklį prie varčios reikia pritvirtinti atsižvelgiant į reikšmes D ir E, kurį nustatote pagal lentelę (reikšmė D yra fiksuota ir lygi 730 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 630 |
| 110 | 620 |
| 120 | 610 |
| 130 | 600 |
| 140 | 590 |
| 150 | 580 |
| 160 | 570 |
| 170 | 560 |
| 180 | 550 |
| 190 | 540 |
| 200 | 530 |
| 210 | 520 |
Komplekte yra privirinamas laikiklis. Jei norite prisukamo laikiklio, rekomenduojame užsisakyti alternatyvų NICE PLA8 prisukamą laikiklį.
- Iš lentelės apskaičiuokite reikšmę E
- Apskaičiuokite aukštį pagal paveikslėlį laikiklių aukščio (rodyti paveikslėlį)
- Pritvirtinkite laikiklį prie vartų varčios (jei laikiklį virinate, kol kas rekomenduojame jį tik pritvirtinti keliais taškais)
III. Vartų pavaros montavimas ant galinio laikiklio
- Pritvirtinkite variklį prie laikiklio, kaip parodyta paveikslėlyje, naudodami komplekte esantį galinio laikiklio kaištį, poveržlę ir veržlę.
- Iki galo priveržkite veržlę, tada atsukite ją per 1/10 apsisukimo, kad vartų pavara galėtų suktis
IV. Vartų pavaros montavimas ant priekinio laikiklio
- Pritvirtinkite pavarą prie laikiklio, kaip parodyta paveikslėlyje, naudodami komplekte esantį kaištį ir poveržlę.
- Iki galo priveržkite kaištį
V. Mikrojungiklio ribotuvas atidarant
TO4005 priklauso 230 V Toona 4 modeliams su mechaniniu ribotuvu ir mikrojungikliu. Ribotuvui suveikus, mikrojungiklis nutraukia elektros tiekimą varikliui. Galinių padėčių nustatymą ir patikrą atlikite pagal originalų brėžinį ir naudojamą valdymo bloką; 24 V mechaninio ribotuvo procedūros netaikykite nepatikrinę.
TO4005 variklio elektros jungimas

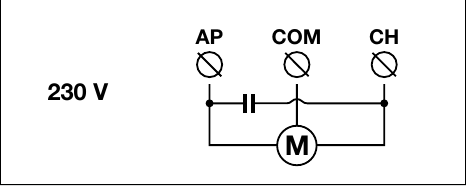

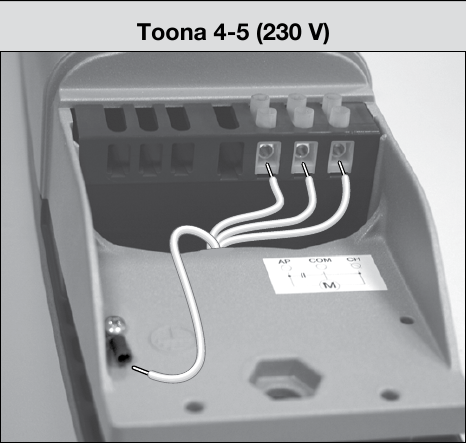

Variklis jungiamas prie AP / COM / CH ir atskiro apsauginio įžeminimo. Jungti galima tik atjungus maitinimą, vadovaujantis 15 pav. NICE schema ir naudojamo valdymo bloko instrukcija. Veikimo kryptį, galinį mikrojungiklį ir apsauginius įtaisus patikrinkite bandydami visus vartus.
Valdymo blokas MC800 naudojamas tik tuose komplektuose, kuriuose jis iš tikrųjų yra. Tai, kad variklio įtampa yra 230 V, savaime nereiškia, jog tokia pati įtampa tiekiama fotoelementų, įspėjamosios lemputės ar valdiklių išėjimams.
Priedų prijungimas prie MC800 su MCA5R30 plokšte
Toliau pateikta prijungimo schema taikoma MC800/MCA5R30 esamuose TO4005 komplektuose. Priedų gnybtai yra valdymo bloke, o ne pačiame variklyje. Jei naudojate kitą valdymo bloką, vadovaukitės jo schema. Prieš pradėdami darbą atjunkite maitinimą iš elektros tinklo.
| Priedas | Gnybtai, maitinimas ir poliškumas |
|---|---|
Pagalbinis maitinimas | MCA5R30 plokštėje yra 3 gnybtas = 0 V (−) ir 4 gnybtas = +24 V DC ir bendras įėjimų taškas. Bendra maitinamų priedų srovės riba yra 200 mA; patikrinkite kiekvieno gaminio srovės suvartojimą ir leidžiamą įtampą. |
EPM reliniai fotoelementai | Kai Standby režimas išjungtas ir fototestas nenaudojamas, maitinkite TX siųstuvą ir RX imtuvą iš 4 gnybto (+24 V DC) ir 3 gnybto (−). Be potencialo esantį kontaktą C–NC imtuve prijunkite tarp 4 (bendras) ir atitinkamo įėjimo 8/PHOTO, 9/PHOTO1 arba 10/PHOTO2. Kontaktas neturi +/− poliškumo. AUX įėjimai turi būti nustatyti relinių fotoelementų režimu; galinių jungiklių režimu jų paskirtis kitokia. |
EPM, kai Standby režimas įjungtas | Pagal MCA5R30 schemą maitinkite TX ir RX tarp 4 gnybto (+24 V DC) ir 5 gnybto (OutSTB, perjungiama grįžtamoji grandinė). EPM fotoelementuose 1 = +, 2 = grįžtamoji grandinė. OutSTB yra 24 V, daugiausia 4 W o veikiant budėjimo režimui išjungiama; 5 gnybto nenaudokite kaip nuolatinio minuso. RX C–NC kontaktą junkite tarp 4 gnybto ir atitinkamo PHOTO įėjimo. |
EPM su fototestu | Pagal fototesto schemą prijunkite TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Imtuvas maitinamas nuolat: RX 1 → 4 (+), RX 2 → 3 (−). RX C–NC kontaktas lieka prijungtas tarp 4 gnybto ir atitinkamo PHOTO įėjimo. Neperkraukite OutSTB ir nenaudokite jo tuo pačiu metu kitai apkrovai; prijungę atlikite įrenginių įsiminimo procedūrą ir patikrinkite saugos funkciją. |
BlueBUS fotodavikliai | Suderinama EPMB prijunkite dviem laidais prie 6 ir 7 BlueBUS gnybtų. + ir − nesvarbu, kurį prijungti. Nustatykite adresą ir, pridėję arba pašalinę elementą, paleiskite įrenginių įsiminimo procedūrą. |
STOP ir valdymo kontaktai | Įėjimas be įtampos 12/STOP priima prijungto elemento NO, NC arba 8,2 kΩ signalą; būsena įsimenama. 13/SbS, 14/OPEN ir 15/CLOSE naudoja NO kontaktą, jungiamą prie 4 gnybto (bendrojo). Tokie kontaktai neturi +/−; į įėjimus nepaduokite išorinės įtampos. Tai taikoma ir raktinio jungiklio arba išorinio imtuvo relėms. |
ELAC signalinė lempa | NICE ELAC prijunkite prie išėjimo FLASH skirto atskirai mirksinčiai lempai: perjungiamas 120/250 V AC, daugiausia 21 W. Tai tinklo įtampos išėjimas; jis neturi +/−. Nepainiokite jo su 24 V priedų gnybtais. |
Elektrinė spyna | Gnybtai 1–2 / EL: 12 V AC, daugiausia 15 VA. Kintamosios srovės išėjimas neturi +/−; patikrinkite spynos parametrus. |
Radijo imtuvas | OXIBD montuojamas į jungtį SM; nenaudokite jam 3/4 maitinimo gnybtų ar BlueBUS. Anteną prijunkite pagal imtuvo, o ne variklio gnybtų schemą. |
Jei AUX įėjimai 8–11 naudojami galiniams jungikliams, jų funkcija skiriasi nuo PHOTO įėjimų; TO4005 variklio mikrojungiklis pats savaime nenustato AUX funkcijos valdymo bloke. Pakeitę fotodaviklius arba jų prijungimą, pakartokite atitinkamą įsiminimo procedūrą ir patikrinkite, ar vartai sustoja bei tinkamai reaguoja. Išsami procedūra pateikta MC800 valdymo bloko vadove.
Reliniai fotodavikliai budėjimo režimu
Reliniai fotodavikliai su fototestu
Rankinis atrakinimas dingus maitinimui
- Pastumkite pavaros spynos dangtelį.
- Įkiškite atrakinimo raktą, pasukite jį ir ištraukite svirtį.
- Lėtai perkelkite vartų sąvarą rankomis. Baigę vėl užrakinkite pavarą ir patikrinkite, ar ji sukimba.
Procedūra atitinka originalų NICE 16 paveikslą. Sąvarą judinkite rankomis tik atjungę maitinimą ir įsitikinę, kad ją galima saugiai pajudinti.
Techninės charakteristikos
Modelis | NICE Toona 4 TO4005 |
|---|---|
Paskirtis | Elektromechaninė varstomųjų vartų pavara |
Variklio maitinimas | 230 V AC / 50 Hz |
Didžiausia / vardinė srovė | 1,5 A / 1 A |
Didžiausia / vardinė galia | 340 W / 180 W |
Integruotas kondensatorius | 7 µF |
Eiga | 385 mm |
Greitis be apkrovos / esant apkrovai | 0,016 / 0,012 m/s |
Didžiausia / vardinė jėga | 1 800 N / 600 N |
Ciklų per valandą, esant vardinei jėgai | 58 |
Apsaugos laipsnis / izoliacijos klasė | IP44 / F klasė |
Šiluminė apsauga | 140 °C |
Darbinė temperatūra | −20–+50 °C |
Matmenys (ilgis × plotis × aukštis) | 820 × 115 × 105 mm |
Pavaros svoris | 6 kg |
Sauga ir priežiūra
Prieš pradėdami naudoti patikrinkite sąvaros judėjimą, atramą, judėjimo kryptį, fotodaviklius ir kitus saugos įtaisus. Variklis neturi atskiro jėgos nustatymo; jis nustatomas valdymo bloke. NICE reikalauja reguliariai tikrinti pavarą ne rečiau kaip kas 6 mėnesius, įskaitant tvirtinimo elementų ir sraigtinio strypo patikrą bei funkcinius bandymus.
