NICE Toona TO5015 – atskira pavara varstomiesiems vartams, kurių varčios ilgis iki 5 m, o svoris – iki 500 kg
| Produkto prieinamumas: | per 3 dienas | Prekes įprastai išsiunčiame per 3 dienas. |
|---|
per 3 dienas
352,11 € su PVM
| Svoris |
|---|
| 7,00 kg |
Produkto aprašymas NICE Toona TO5015 – atskira pavara varstomiesiems vartams, kurių varčios ilgis iki 5 m, o svoris – iki 500 kg
NICE Toona TO5015 yra atskiras elektromechaninis variklis vienai vartų sąvarai. Variklis veikia esant 230 V AC įtampai, tiekiamai iš tinkamo valdymo bloko. Variklio įtampos duomenys nenurodo centrinio bloko maitinimo iš elektros tinklo.
Vertinkite sąvaros svorį ir ilgį kartu; dvi prie modelio nurodytos ribinės vertės nebūtinai galioja vienu metu.
Atskirajam varikliui reikia tinkamo 230 V valdymo bloko; konkrečią plokštę ir priedus pasirinkite pagal realią komplektaciją.
| Greitoji navigacija | |
|---|---|
| Priedai | Ribos |
| Eksploatavimo trukmė | Montavimas |
| Prijungimas | Atblokavimas |
| Parametrai | Priežiūra |
| Priedai – gnybtai ir poliškumas | PDF instrukcija |
- Negrįžtamoji
- 230 V
- Lėtoji
- Su mechaniniu ribotuvu ir mikrojungikliu; galines padėtis patikrinkite pagal faktinę variklio versiją
Naudojimo ribos
TO5015 nurodomos 500 kg ir 5 m ribinės vertės vienai sąvarai; jos nebūtinai galioja vienu metu. Naudotoje gamintojo instrukcijoje TO5015 leistinų apkrovos derinių kreivė atskirai nepateikta. Todėl prieš pasirinkdami iš gamintojo arba tiekėjo patikrinkite, ar pavara tinkama jūsų sąvaros svoriui ir ilgiui.
Eksploatavimo trukmė pagal apkrovą
Sudėkite visų taikomų eilučių indeksus ir pagal gautą sumą nuskaitykite reikšmę iš originalaus NICE grafiko. Tai yra įvertis, o ne garantuotas ciklų skaičius.
Pavyzdys: 350 kg svorio ir 3,5 m ilgio sąvaros indeksas yra 10 % + 10 % = 20 %. Jei taikomas ir kitas lentelėje nurodytas veiksnys, pridėkite jo indeksą prieš nuskaitydami grafiką.
| Visos automatikos savybės | Indeksas | Eksploatavimo trukmės grafikas |
|---|---|---|
Svoris iki 300 kg | 0 % |
|
Daugiau nei 300–400 kg | 10 % | |
Daugiau nei 400–500 kg | 20 % | |
Ilgis 2–3 m | 0 % | |
Ilgis daugiau nei 3–4 m | 10 % | |
Ilgis daugiau nei 4–5 m | 20 % | |
Temperatūra aukštesnė nei 40 °C, žemesnė nei 0 °C arba drėgmė didesnė nei 80 % | 20 % | |
Visiškai užpildyta sąvara | 15 % | |
Vėjuota vietovė | 15 % |
| NICE grafikas |
|---|
Valdymo bloko pasirinkimas
NICE MC800/MCA5R30 yra dabartinis centrinis valdymo blokas ir pakeičia senesnius A60, A400, A6 ir A6F modelius. Vienam varikliui vis dar parduodamas ir MC200. Jei jau sumontuotas senesnis blokas, naudokite būtent tos plokštės instrukciją.
Šiuo metu siūlomi
- NICE MC800 – vienam arba dviem 230 V varikliams.
- NICE MC200 – vienam 230 V varikliui.
Senesni suderinami valdymo blokai – nebegaminami
I. Galinio tvirtinimo laikiklio montavimas
Stulpas ir laikiklių tvirtinimas: Įprastam tvirtinimui rekomenduojame tvirtą stulpą, kurio skerspjūvis yra 120 × 120 mm. Skerspjūvis 100 × 100 mm yra orientacinis minimumas, taikytinas tik tada, jei pakankamai tvirti stulpas ir jo pamatas, o vyris sumontuotas tinkamoje vietoje.
Jei skerspjūvis kitoks arba vyris paslinktas, pritaikykite galinį laikiklį arba naudokite pailgintą PLA6 laikiklį. Matmenys A ir B turi atitikti išmatuotą C ir atidarymo kampą; jų reikšmę parodo montavimo grafikas. Atidarant į išorę, reikia pailginto galinio laikiklio; jo ilgį nustatykite pagal montavimo geometriją ir patikrinkite, ar sąvara juda laisvai.
Atidarymo į vidų brėžinys
Atidarymo į išorę brėžinys
Apskaičiuokite galinio laikiklio padėtį naudodami grafiką, iš kurio nustatysite matmenis A ir B ir didžiausią atidarymo kampą. Dėmesio, reikšmės A ir B turi būti panašios (geriausia – vienodos), kad pavara judėtų sklandžiai ir tiesiškai.

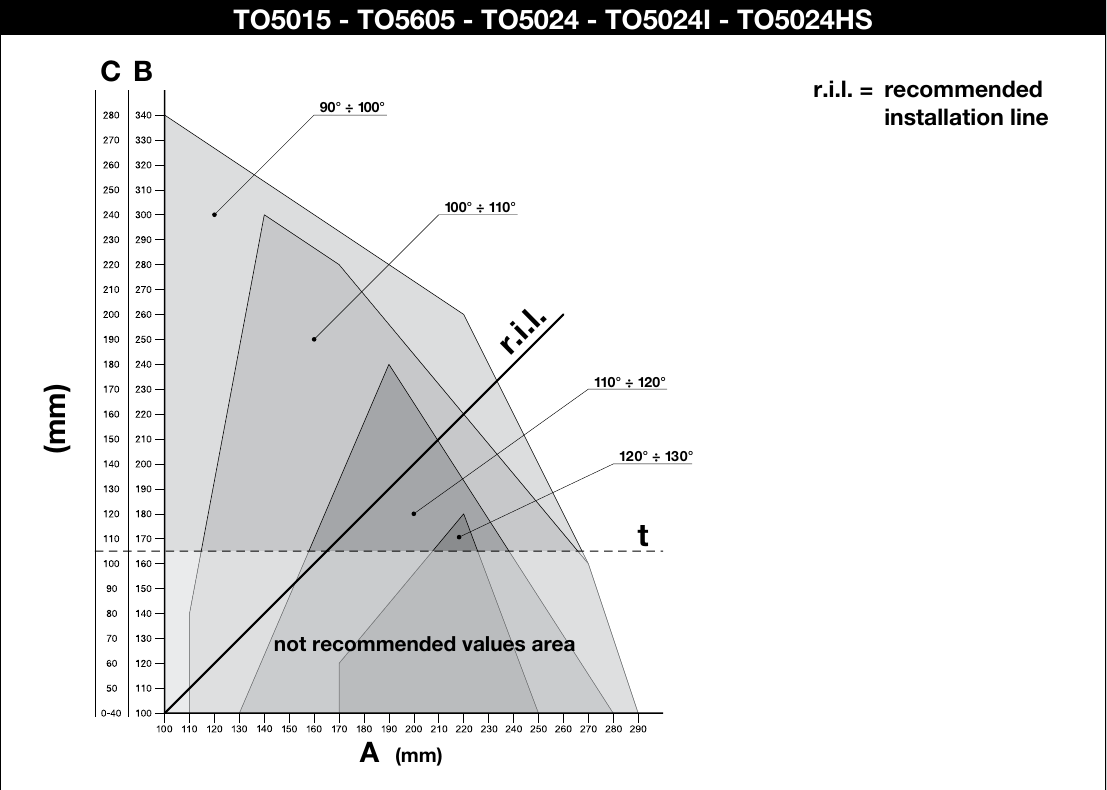

Originalus NICE TO5015 montavimo grafikas
Reikšmių nuskaitymo iš grafiko pavyzdys
Skaičiavimo eiga:
- Išmatuokite atstumą C z Iš brėžinio
- Montavimo diagramoje raskite išmatuotą C reikšmę ir nuo jos nubrėžkite horizontalią liniją. Kitoje skalėje nuskaitykite atitinkamą B matmenį.
- Susikirtimo taškas su r.i.l. linija (diagramoje NICE rekomenduojama montavimo linija) nustato didžiausią atidarymo kampą; vertikaliai nuo jos nuskaitykite A matmenį.
- Nenaudokite B matmens žemiau punktyrinės linijos t; NICE šios diagramos srities nerekomenduoja.
- Jei atidarymo kampas netinka, pakoreguokite A, o prireikus ir B, kad jų reikšmės būtų maždaug vienodos. Tada dar kartą patikrinkite visą varčios judėjimo eigą.
Prieš pritvirtinant laikiklį prie stulpo arba sienos, jį reikia sutrumpinti iki reikiamo ilgio, atitinkančio matmenis A ir B ir privirinti prie montavimo plokštės.
1. Nupjaukite laikiklį iki reikiamo ilgio
2. Privirinkite sutrumpintą laikiklį prie montavimo plokštės
Tiekiamo galinio laikiklio ilgis yra 150 mm. Prieš trumpindami ir virindami patikrinkite, ar naudojant jūsų stulpelį galima išlaikyti diagramoje nurodytus A ir B matmenis; jei reikia ilgesnio laikiklio, vadovaukitės aukščiau pateikta rekomendacija.
Prieš tvirtindami galinį laikiklį patikrinkite, ar priekinis laikiklis bus pritvirtintas prie tvirtosios vartų varčios dalies, nes, kaip parodyta paveikslėlyje, priekinio ir galinio laikiklių aukščiai skiriasi.
Pagal NICE brėžinį laikiklių aukščio skirtumas F = 34 mm. Prieš virindami patikrinkite matmenį ir gautame laikiklių komplekte.
Jei viskas tinka, pritvirtinkite galinį laikiklį prie stulpo arba sienos varžtais, kaiščiais ir poveržlėmis.
II. Priekinio tvirtinimo laikiklio montavimas
Priekinis laikiklis prie varčios turi būti montuojamas, atsižvelgiant į reikšmes D ir E, kurias rasite lentelėje (reikšmė D yra fiksuota ir lygi 880 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 780 |
| 110 | 770 |
| 120 | 760 |
| 130 | 750 |
| 140 | 740 |
| 150 | 730 |
| 160 | 720 |
| 170 | 710 |
| 180 | 700 |
| 190 | 690 |
| 200 | 680 |
| 210 | 670 |
| 220 | 660 |
| 230 | 650 |
| 240 | 640 |
| 250 | 630 |
| 260 | 620 |
| 270 | 610 |
| 280 | 600 |
Komplekte yra virinamas laikiklis; jei pageidaujate varžtais tvirtinamo laikiklio, rekomenduojame užsisakyti alternatyvų varžtais tvirtinamą laikiklį NICE PLA8.
- Iš lentelės apskaičiuokite reikšmę E
- Apskaičiuokite aukštį pagal laikiklių aukščių paveikslėlį (rodyti paveikslėlį)
- Pritvirtinkite laikiklį prie varčios (jei laikiklį virinsite, kol kas rekomenduojame jį tik pritvirtinti keliais taškais)
III. Vartų pavaros montavimas prie galinio laikiklio
- Pritvirtinkite variklį prie laikiklio, kaip parodyta paveikslėlyje, naudodami komplekte esantį galinio laikiklio kaištį, poveržlę ir veržlę.
- Visiškai priveržkite veržlę, tada atsukite ją per 1/10 apsisukimo, kad vartų pavara galėtų suktis
IV. Vartų pavaros montavimas prie priekinio laikiklio
- Pritvirtinkite pavarą prie laikiklio, kaip parodyta paveikslėlyje, naudodami komplekte esantį kaištį ir poveržlę.
- Visiškai priveržkite kaištį
V. Galinės padėtys ir mikrojungiklis
230 V variklis turi mechaninį ribotuvą su mikrojungikliu, kuris, susilietęs su kaiščiu, nutraukia variklio maitinimą. V. Montuotojas, atjungęs maitinimą, turi patikrinti faktiškai sumontuotus pristatytos pavaros ribotuvus, nustatyti galines padėtis ir prieš pradėdamas eksploatuoti patikrinti judėjimą bei saugos įtaisus pagal naudojamo valdymo bloko instrukciją.

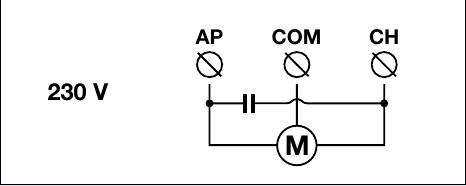

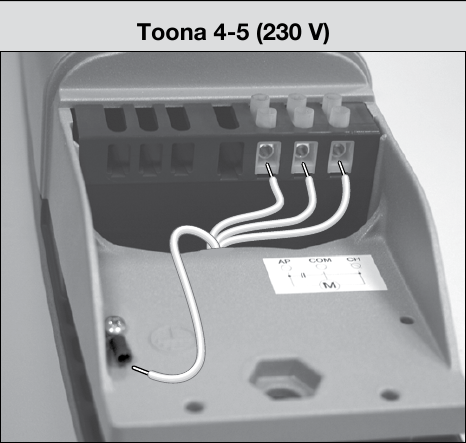

Variklio laidai ir prijungimas
Prieš prijungdami atjunkite elektros maitinimą. 230 V AC yra variklio įtampa; valdymo bloko maitinimą ir priedų išėjimus reikia vertinti atskirai. Ant variklio pažymėti gnybtai AP / COM / CH ir apsauginis įžeminimas. Sujungimą, judėjimo kryptį ir mikrojungiklių patikrą atlikite pagal originalią NICE schemą ir naudojamo valdymo bloko instrukciją. Atidarant į išorę, pagal NICE sukeičiami krypties laidai; apsauginis laidininkas lieka savo vietoje.
Sujungę patikrinkite judėjimo kryptį, sustojimo padėtis ir saugos įtaisus pagal konkretaus valdymo bloko instrukciją. Elektros prijungimo ir bandymų darbus turi atlikti kvalifikuotas specialistas.
Priedų prijungimas prie MC800 su MCA5R30 plokšte
Toliau pateiktas prijungimas taikomas MC800/MCA5R30 komplektams su šiuo valdymo bloku. Priedų gnybtai yra valdymo bloke, o ne pačiame variklyje. Jei naudojamas kitas valdymo blokas, vadovaukitės jo schema. Prieš pradėdami darbus atjunkite maitinimą iš tinklo.
| Priedai | Gnybtai, maitinimas ir poliškumas |
|---|---|
Pagalbinis maitinimas | MCA5R30 plokštėje yra 3 gnybtas = 0 V (−) ir 4 gnybtas = +24 V DC ir bendras įėjimų taškas. Bendra maitinamų priedų apkrovos riba yra 200 mA; patikrinkite kiekvieno gaminio suvartojamą srovę ir leidžiamą įtampą. |
EPM reliniai fotoelementai | Kai Standby režimas išjungtas ir fototestas neatliekamas, maitinkite siųstuvą TX ir imtuvą RX iš 4 gnybto (+24 V DC) ir 3 gnybto (−). Be potencialo esantį kontaktą C–NC imtuve prijunkite tarp 4 gnybto (bendrojo) ir atitinkamo įėjimo 8/PHOTO, 9/PHOTO1 arba 10/PHOTO2. Kontaktas neturi +/− poliškumo. AUX įėjimai turi būti nustatyti veikti su reliniais fotoelementais; galinių jungiklių režimu jų funkcija kitokia. |
EPM, kai Standby režimas įjungtas | Pagal MCA5R30 schemą maitinkite ir TX, ir RX tarp 4 gnybto (+24 V DC) ir 5 gnybto (OutSTB, perjungiama grįžtamoji maitinimo grandinė). EPM fotoelementuose 1 = +, 2 = grįžtamoji grandinė. OutSTB yra 24 V, ne daugiau kaip 4 W ir Standby režimu išjungiamas; 5 gnybto nenaudokite kaip nuolatinio minuso. RX kontaktą C–NC prijunkite tarp 4 gnybto ir atitinkamo PHOTO įėjimo. |
EPM su fototestu | Pagal fototesto schemą prijunkite TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Imtuvas maitinamas nuolat: RX 1 → 4 (+), RX 2 → 3 (−). RX kontaktas C–NC lieka prijungtas tarp 4 gnybto ir atitinkamo PHOTO įėjimo. Neperkraukite OutSTB ir nenaudokite jo tuo pačiu metu kitai apkrovai; prijungę atlikite įsiminimo procedūrą ir patikrinkite saugos funkciją. |
BlueBUS fotoelementai | Suderinamus EPMB prijunkite dviem laidais prie 6 ir 7 BlueBUS gnybtų. + ir − poliškumas nesvarbus. Nustatykite adresą, o pridėję arba pašalinę elementą paleiskite įrenginių įsiminimo procedūrą. |
STOP ir valdymo kontaktai | Be potencialo veikiantis įėjimas 12/STOP priklausomai nuo prijungto elemento priima NO, NC arba 8,2 kΩ; būsena įsimenama. 13/SbS, 14/OPEN ir 15/CLOSE naudoja NO kontaktą tarp 4 gnybto (bendrojo). Tokie kontaktai neturi +/− poliškumo; į įėjimus netiekite išorinės įtampos. Tai taip pat taikoma raktinio jungiklio relės arba išorinio imtuvo kontaktams. |
ELAC švyturėlis | NICE ELAC prijunkite prie išėjimo FLASH skirto atskirai mirksinčiai lempai: perjungiamas 120/250 V AC, ne daugiau kaip 21 W. Tai tinklo įtampos išėjimas; jis neturi +/− poliškumo. Jo negalima painioti su 24 V priedų gnybtais. |
Elektrinis užraktas | Gnybtai 1–2 / EL: 12 V AC, ne daugiau kaip 15 VA. Kintamosios srovės išėjimas neturi +/− poliškumo; patikrinkite užrakto parametrus. |
Radijo imtuvas | OXIBD įstatomas į SMjungtį; nenaudokite jam maitinti 3/4 gnybtų ar BlueBUS. Anteną prijunkite pagal imtuvo, o ne variklio gnybtų schemą. |
Jei AUX įėjimai 8–11 naudojami galiniams jungikliams, jų funkcija skiriasi nuo PHOTO įėjimų. Pakeitę fotoelementus arba jų prijungimą, pakartokite atitinkamą įsiminimo procedūrą ir patikrinkite, ar vartai sustoja bei tinkamai reaguoja. Išsami procedūra pateikta MC800 valdymo bloko instrukcijoje.
Reliniai fotoelementai Standby režimu
Reliniai fotoelementai su fototestu
Priedai pagal valdymo bloką
Pasirenkamus priedus rinkitės pagal konkrečiame komplekte esantį valdymo bloką. Prieš užsakydami patikrinkite jo įtampą, įėjimus, imtuvą ir prijungimo tipą:
| Kas | Kodėl | Tipas |
|---|---|---|
| Valdymo blokas |
Pavaros valdymo elektronika. |
|
| Švyturėlis | Signalizuoja apie vartų judėjimą. ELAC modelyje įmontuota antena; tinkamai prijungta ji gali pagerinti nuotolinio valdymo pulto signalą. |
Kitą švyturėlį rinkitės pagal tikrosios valdymo plokštės išėjimo įtampą ir leistiną apkrovą. |
| Fotoelementai |
Fotoelementai padeda aptikti kliūtį; vartų reakcija priklauso nuo prijungimo ir valdymo bloko nustatymų. MC800/MCA5R30: saugos įėjimų prijungimas MC800 kontaktiniai ir BlueBUS fotoelementai jungiami prie skirtingų įėjimų. Porų skaičių ir jų naudojimo būdą nustatykite pagal tikrąją plokštę. |
|
| Nuotolinio valdymo pultas | Vartams valdyti nuotoliniu būdu. Pulto tipą ir kodavimą rinkitės pagal imtuvą, įmontuotą naudojamame valdymo bloke. |
|
| Imtuvas |
Vartams valdyti nuotoliniu būdu. Prieš rinkdamiesi patikrinkite konkrečios plokštės jungtį ir palaikomą kodavimą. |
|
| Antena |
Geresniam nuotolinio valdymo pulto veikimo nuotoliui. |
|
| Klaviatūra | Vartų atidarymas kodu, nenaudojant nuotolinio valdymo pulto. BlueBUS modelių atveju patikrinkite, ar tikrasis valdymo blokas palaiko juos kaip valdymo įtaisus. | |
| Raktinis jungiklis | Valdymas raktu per tinkamą valdymo bloko įėjimą; montavimo vietą parinkite atsižvelgdami į kabelių išvedžiojimą. | |
| Kortelių skaitytuvai | Prieiga naudojant kortelę arba pakabuką. ETPB reikalingas BlueBUS valdymo blokas, palaikantis komandų įrenginius. |
|
| Elektros užraktai | Elektros užraktas užfiksuoja varčią uždarytoje padėtyje. Užrakto tinkamumą ir valdymą parinkite pagal vartus, įtampą ir naudojamo valdymo bloko išėjimą. |
|
Pavaros atblokavimas rankiniu būdu
Atblokuokite arba užblokuokite pavarą tik kai varčia nejuda. Jei vartuose įrengtas elektros užraktas, pirmiausia jį atrakinkite. Gedimo atveju atjunkite maitinimą.
- Pastumkite apsauginį dangtelį, įkiškite komplekte esantį raktą ir pasukite jį pagal laikrodžio rodyklę.
- Pakelkite atblokavimo svirtį ir ranka pastumkite varčią.
- Norėdami vėl užblokuoti, nuleiskite svirtį, pasukite raktą prieš laikrodžio rodyklę, ištraukite jį ir uždarykite dangtelį.
Prieš vėl paleisdami patikrinkite, ar pavara užfiksuota ir vartų judėjimo zonoje nieko nėra.
Patikra ir techninė priežiūra
Pasirūpinkite, kad pavarą patikrintų specialistas ne rečiau kaip kas 6 mėnesius; intensyviai naudojant, gali tekti tikrinti dažniau. Atjungęs maitinimą, technikas patikrins tvirtinimo elementus, koroziją, sraigto ir kreipiamosios veržlės nusidėvėjimą bei sutepimą, tada išbandys judėjimą ir saugos įtaisus. Jei vartai veikia neįprastai, nebandykite jų taisyti patys – kreipkitės į montavimo įmonę.
Techninės charakteristikos
| Parametras | Vertė |
|---|---|
Modelis | TO5015 |
Pavaros variklis | 230 V AC |
Didžiausia / vardinė srovė | 1,5 A / 1 A |
Didžiausia / vardinė galia | 340 W / 180 W |
Variklio kondensatorius | 7 µF |
Eiga | 540 mm |
Greitis be apkrovos | 0,013 m/s |
Greitis esant apkrovai | 0,010 m/s |
Didžiausia / vardinė jėga | 1 800 N / 600 N |
Ciklų per valandą esant vardinei jėgai | 54 |
Apsaugos klasė | IP44 |
Darbinė temperatūra | −20 iki +50 °C |
Šiluminė apsauga | 140 °C |
Izoliacijos klasė | F |
Orientacinis eksploatavimo laikas pagal NICE | 80 000–250 000 darbo ciklų |
Bendrieji matmenys (ilgis × plotis × aukštis) | 965 × 115 × 105 mm |
Variklio svoris | 7 kg |
NICE Toona montavimo vadovas. Programavimas, padėčių nustatymas ir priedai aprašyti konkretaus valdymo bloko instrukcijoje.
