NICE Toona TO5024I yra atskiras 24 V DC variklis vienai vartų varčiai. NICE jį nurodo kaip intensyviam naudojimui skirtą variantą; palyginti su TO5024, jo vardinė jėga didesnė, o esant vardinei jėgai nurodoma 75 ciklai per valandą. 5 m ilgis ir 600 kg svoris yra ribinės reikšmės; leistiną jų derinį parodo konkretaus modelio grafikas.

24 V nurodo variklio įtampą. Maitinimą iš elektros tinklo, radijo imtuvą, saugos įtaisus ir padėčių nustatymą lemia faktiškai sumontuotas valdymo blokas. Naujausiam MC824HR30/MCA1R30 naudokite jos atskirą instrukciją; naudodami senesnę MC824HR10, vadovaukitės MCA1R10 plokštės instrukcija.

Greitoji navigacija
PakuotėRibos
Tarnavimo trukmėMontavimas
PrijungimasMechaninis ribotuvas
PriedaiValdymo blokas
Avarinis atblokavimasParametrai
PriežiūraInstrukcija
Priedai – gnybtai ir poliškumasInstrukcija PDF formatu

  • Negrįžtamos eigos
  • 24 V
  • Magnetinis enkoderis
  • Su atidarymo ribotuvu
  • NICE nurodo kaip intensyviam naudojimui skirtą variantą

Kas įeina į atskiros pavaros komplektą

NICE nurodyta dalisPaskirtis
TO5024I variklisVienos vartų varčios pavara.
Priekinis ir galinis laikikliai su montavimo plokšteTvirtinimas prie varčios ir stulpelio.
Jungiamieji elementai ir atblokavimo raktaiPavaros tvirtinimas prie laikiklių ir rankinis vartų judinimas nutrūkus elektros tiekimui.

Tikslus detalių skaičius priklauso nuo tiekiamos versijos; patikrinkite komplektaciją pagal NICE instrukcijos 1 pav. Inkariniai varžtai ir kaiščiai, skirti stulpeliui arba mūrui, parenkami pagal pagrindą ir tiekiami atskirai. Valdymo bloką ir saugos priedus pasirinkite pagal konkrečią komplektaciją.

Naudojimo diapazonas

TO5024I: esant 5 m ilgiui, grafike nurodyta maždaug 250 kg; 600 kg riba taikoma tik maždaug iki 1,8 m ilgio varčiai. Taip pat įvertinkite judėjimo pasipriešinimą, varčios užpildą ir vėją. Grafikas rodo naudojimo ribą, o ne garantuoja tarnavimo trukmę.

NICE Toona 5 – ribos, TO5024I kreivė

Tarnavimo trukmė pagal apkrovą

Kiekvienai varčiai sudėkite atitinkamus svorio, ilgio ir aplinkos sąlygų indeksus. Originaliame grafike raskite apytikslį ciklų skaičių. Tai gamintojo pateiktas apytikslis skaičiavimas, o ne tarnavimo trukmės garantija.

Visos automatikos savybėsIndeksasTarnavimo trukmės grafikas
Svoris iki 300 kg
0 %

NICE Toona – orientacinis tarnavimo trukmės grafikas pagal apkrovos indeksą

Daugiau kaip 300–400 kg
10 %
Daugiau kaip 400–500 kg
20 %
Daugiau kaip 500 kg
30 %
Ilgis 2–3 m
0 %
Ilgis daugiau kaip 3–4 m
10 %
Ilgis daugiau kaip 4–5 m
20 %
Temperatūra virš 40 °C, žemesnė nei 0 °C arba drėgmė virš 80 %
20 %
Nepermatomas varčios užpildas
15 %
Vėjuota vietovė
15 %

NICE grafikas


Suderinami valdymo blokai

Naujausia: MC824HR30/MCA1R30. Senesnė suderinama komplektacija: MC824HR10/MCA1R10; jai naudokite konkrečios plokštės instrukciją. Variklis taip pat parduodamas atskirai, todėl konkretaus rinkinio valdymo bloką patikrinkite pagal jo komplektaciją.

I. Galinio tvirtinimo laikiklio montavimas

Laikiklių tvirtinimas: Įprastai plieninei konstrukcijai orientaciniai rekomenduojamas 120 × 120 mm stulpelis. 100 × 100 mm profilį galima naudoti įvertinus medžiagą, sienelės storį, aukštį, pamatą, inkaravimą ir vėjo apkrovą. Vien stulpelio matmenys nepatvirtina montavimo tvirtumo.

Išmatuokite vyrių poslinkį C, pagal originalų montavimo grafiką nustatykite B, atidarymo kampą ir A. A ir B turi būti panašūs; NICE nerekomenduoja B reikšmių žemiau linijos t NICE nerekomenduoja. Jei stulpelis arba vyrių poslinkis neleidžia išlaikyti reikiamos geometrijos, pakeiskite laikiklį arba naudokite pailgintą galinį laikiklį PLA6. Atidarant į išorę, būtinas pailgintas galinis laikiklis; matmenis nustatykite pagal tikruosius vartus. Prieš suvirindami išmatuokite pateiktus laikiklius ir patikrinkite visą varčios judėjimo trajektoriją.

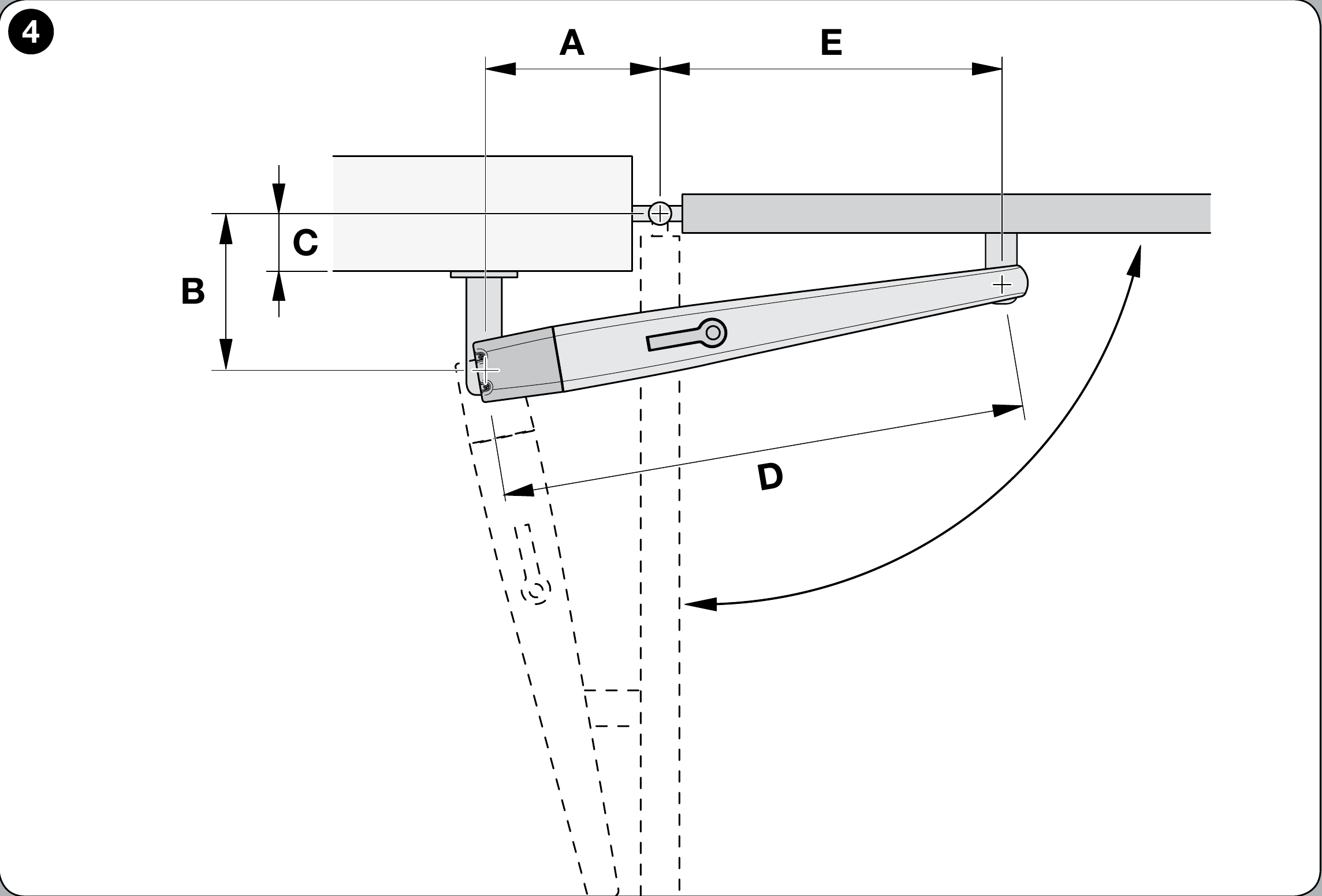

Atidarymo į vidų brėžinys
Atidarymo į vidų brėžinys

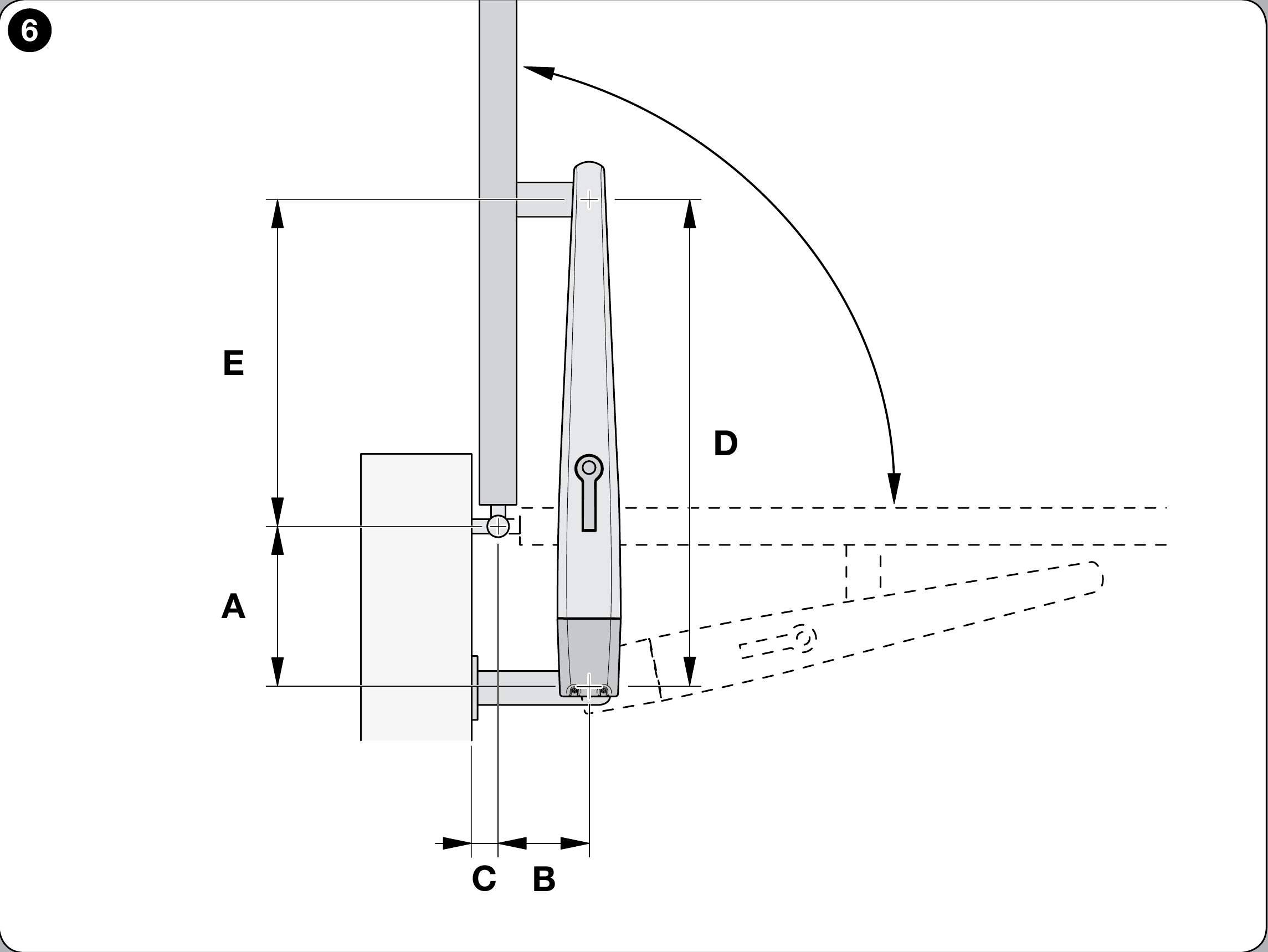

Atidarymo į išorę schema
Atidarymo į išorę schema

Galinio laikiklio padėtis lemia pasiekiamą atidarymo kampą ir variklio apkrovą. Atstumus A/B/C nuskaitykite iš aiškiai pažymėtos TO5024I schemos; netrumpinkite laikiklio ir jo nevirinkite, kol nepatikrinote visos geometrijos.

NICE Toona 5 montavimo schema, skirta TO5024I
NICE Toona 5 montavimo schema, skirta TO5024I

NICE Toona – pavyzdys, kaip montavimo schemoje nuskaityti matmenis C, B ir A
A/B/C nuskaitymo pavyzdys

Skaičiavimo eiga:

  1. Išmatuokite C, kaip parodyta vartų schemoje.
  2. Schemoje nuo C nubrėžkite horizontalią liniją ir nuskaitykite B.
  3. Susikirtimo taškas su rekomenduojama r.i.l. linija nurodo didžiausią kampą; vertikaliai nuskaitykite A.
  4. Jei kampas netinka, pakoreguokite A ir, jei reikia, B, kad jų reikšmės būtų apytiksliai vienodos. Nenaudokite B reikšmės, esančios žemiau t linijos.

Prieš tvirtindami galinį laikiklį, perkelkite A ir B matmenis iš schemos ant tikrųjų vartų. Jei pristatytą laikiklį reikia patrumpinti, darykite tai tik patikrinę geometriją, o tada tvirtai suvirinkite jį prie montavimo plokštelės.

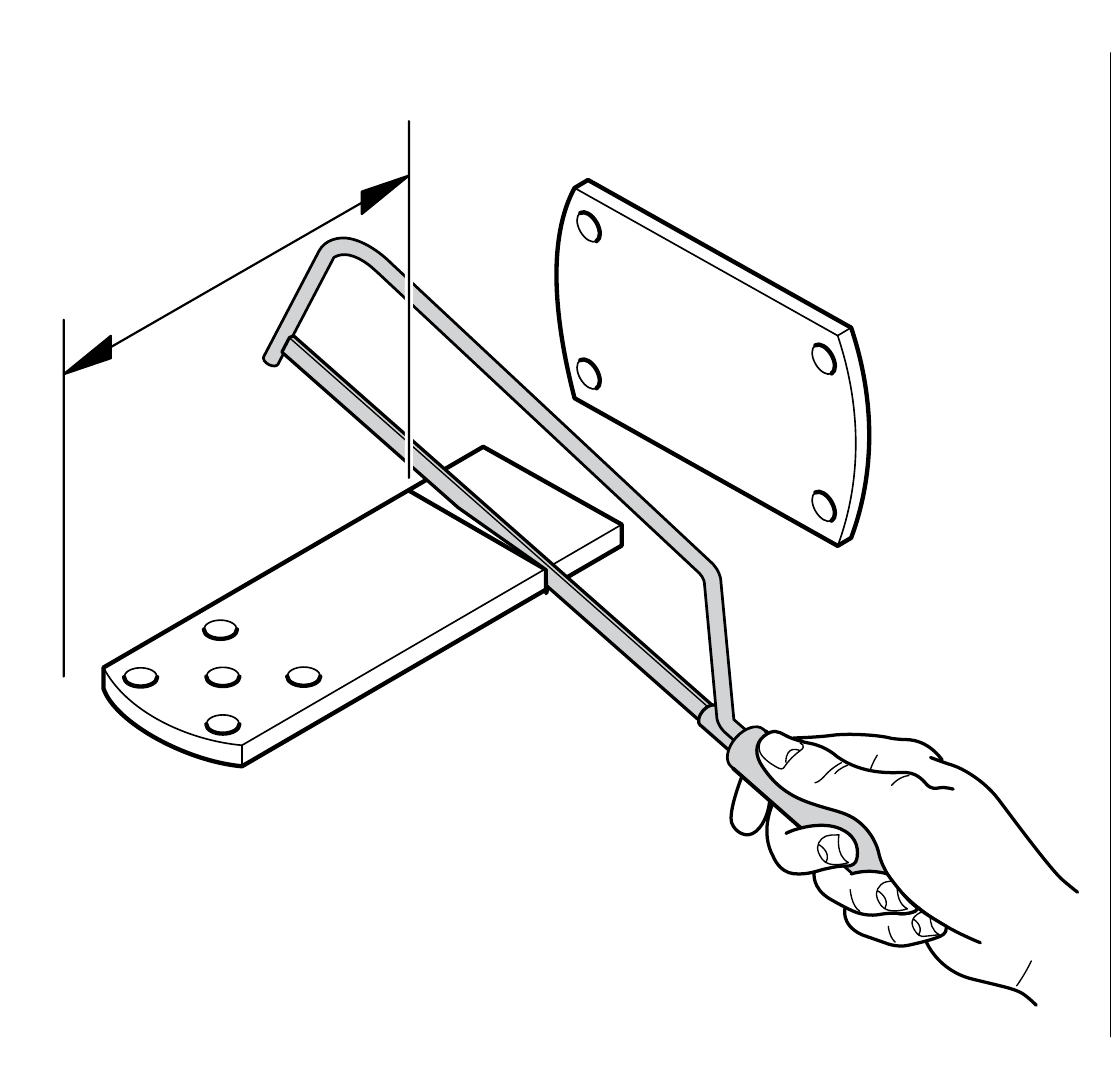

1. Nupjaukite laikiklį iki reikiamo ilgio
1. Nupjaukite laikiklį iki reikiamo ilgio

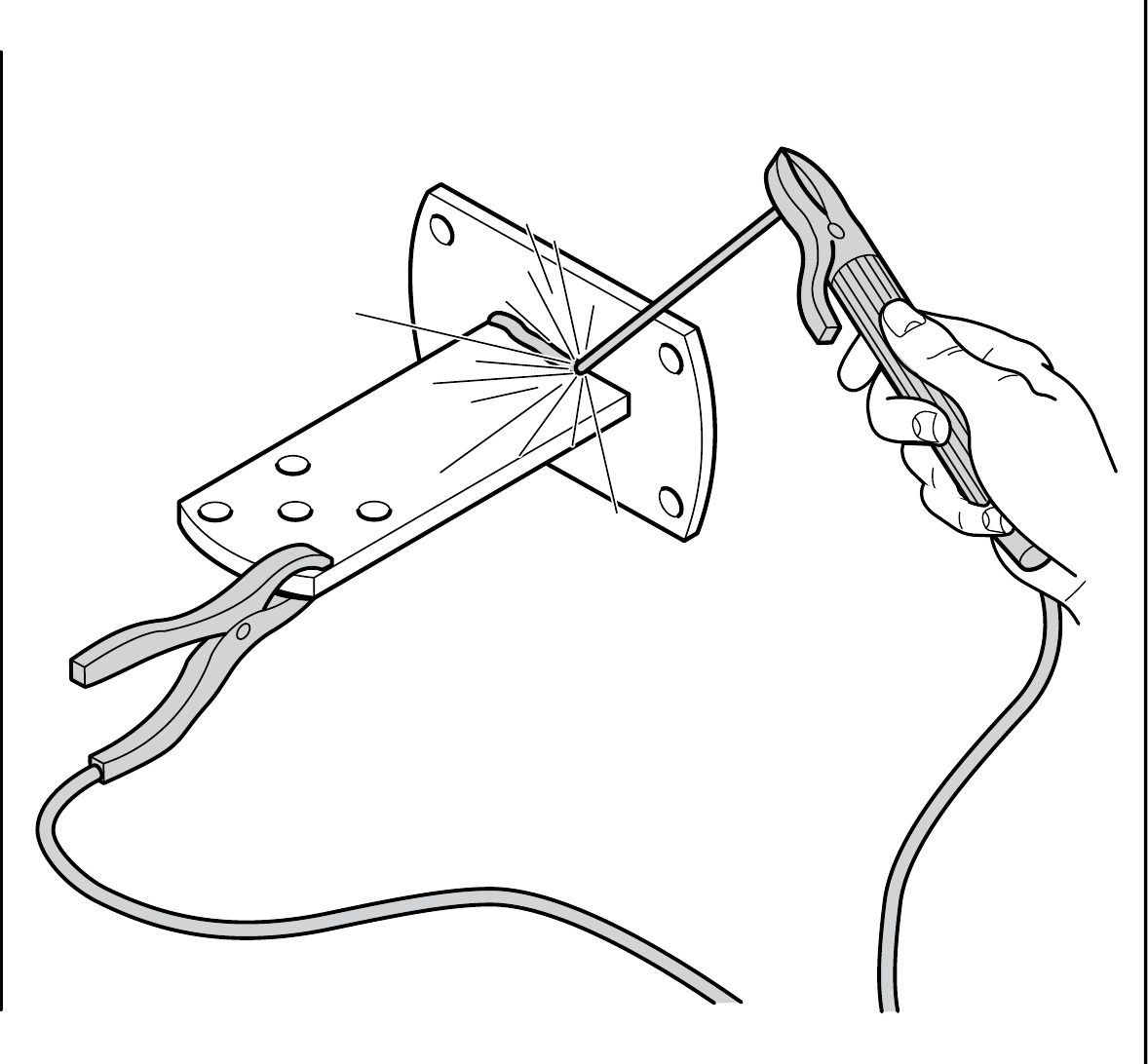

2. Suvirinkite patrumpintą laikiklį prie montavimo plokštelės
2. Suvirinkite patrumpintą laikiklį prie montavimo plokštelės

Pristatomo Toona 4–5 serijos galinio laikiklio ilgis – 150 mm. Jei vyrių atitraukimas didesnis arba vartai atsidaro į išorę, naudokite PLA6 ir dar kartą patikrinkite laikiklių padėtį pagal schemą.

Prieš tvirtindami galinį laikiklį patikrinkite, ar priekinį laikiklį galima pritvirtinti prie tvirtos vartų varčios dalies, nes tarp priekinio ir galinio laikiklių yra aukščio skirtumas, kaip parodyta paveikslėlyje.

Aukščio skirtumas F = 34 mm nurodytas NICE Toona 4–5 modeliui. Prieš galutinai pritvirtindami išmatuokite faktiškai pristatytus laikiklius ir patikrinkite, ar vartų varčia laisvai juda per visą eigą.

NICE Toona – laikiklių aukščio skirtumas F = 34 mm
NICE Toona – laikiklių aukščio skirtumas F = 34 mm

Patikrinę geometriją, tvirtai pritvirtinkite galinį laikiklį prie stulpelio arba sienos, naudodami pagrindo medžiagai tinkamus varžtus, kaiščius ir poveržles. Šios tvirtinimo detalės į variklio komplektą neįeina.

II. Priekinio tvirtinimo laikiklio montavimas

Priekinį laikiklį ant vartų varčios sumontuokite pagal fiksuotą montavimo matmenį D = 880 mm. Reikšmę E nuskaitykite lentelėje pagal montuojant galinį laikiklį pasirinktą A reikšmę.

A (mm)E (mm)
100780
110770
120760
130750
140740
150730
160720
170710
180700
190690
200680
210670
220660
230650
240640
250630
260620
270610
280600

Pristatytas priekinis laikiklis skirtas privirinti. Jei jį reikia prisukti, naudokite tinkamą NICE PLA8 laikiklį.

  1. Pasirinkę A reikšmę, lentelėje nuskaitykite E reikšmę.
  2. Priekinį laikiklį sumontuokite su aukščio skirtumu F = 34 mm pagal NICE brėžinį.
  3. Pritvirtinkite priekinį laikiklį prie tvirtos vartų varčios dalies; jei virinate, pirmiausia jį pritvirtinkite taškinėmis siūlėmis, o prieš baigdami dar kartą patikrinkite judėjimą.

III. Vartų pavaros montavimas ant galinio laikiklio

NICE Toona pavaros montavimas ant galinio laikiklio
NICE Toona pavaros montavimas ant galinio laikiklio

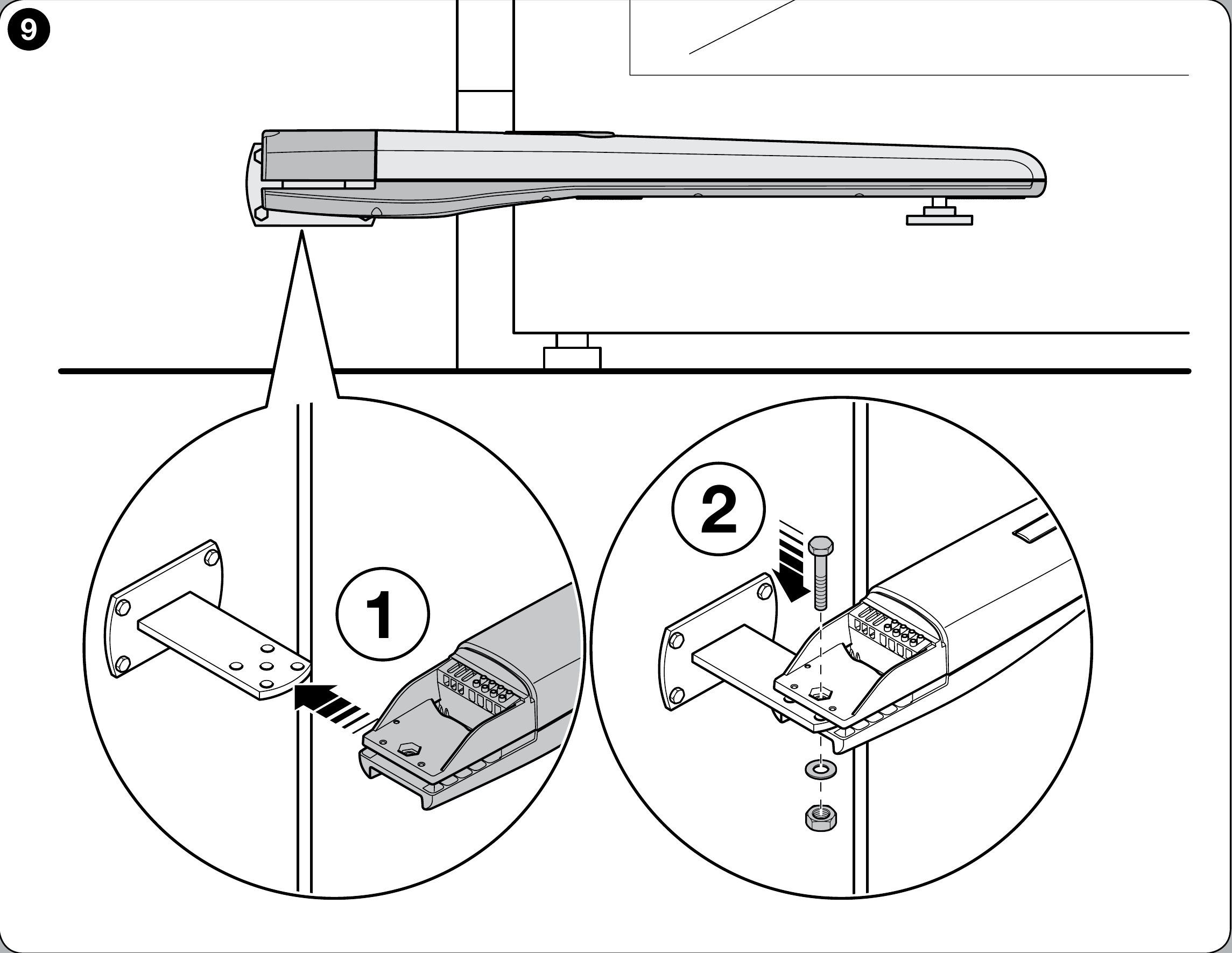

  1. Pritvirtinkite variklį prie laikiklio, kaip parodyta paveikslėlyje, naudodami komplekte esantį galinio laikiklio kaištį, poveržlę ir veržlę.
  2. Priveržkite veržlę iki galo, tada atsukite ją 1/10 apsisukimo, kad tarp dalių liktų minimalus tarpas, kaip nurodo NICE.

IV. Vartų pavaros montavimas ant priekinio laikiklio

NICE Toona pavaros montavimas ant priekinio laikiklio
NICE Toona pavaros montavimas ant priekinio laikiklio

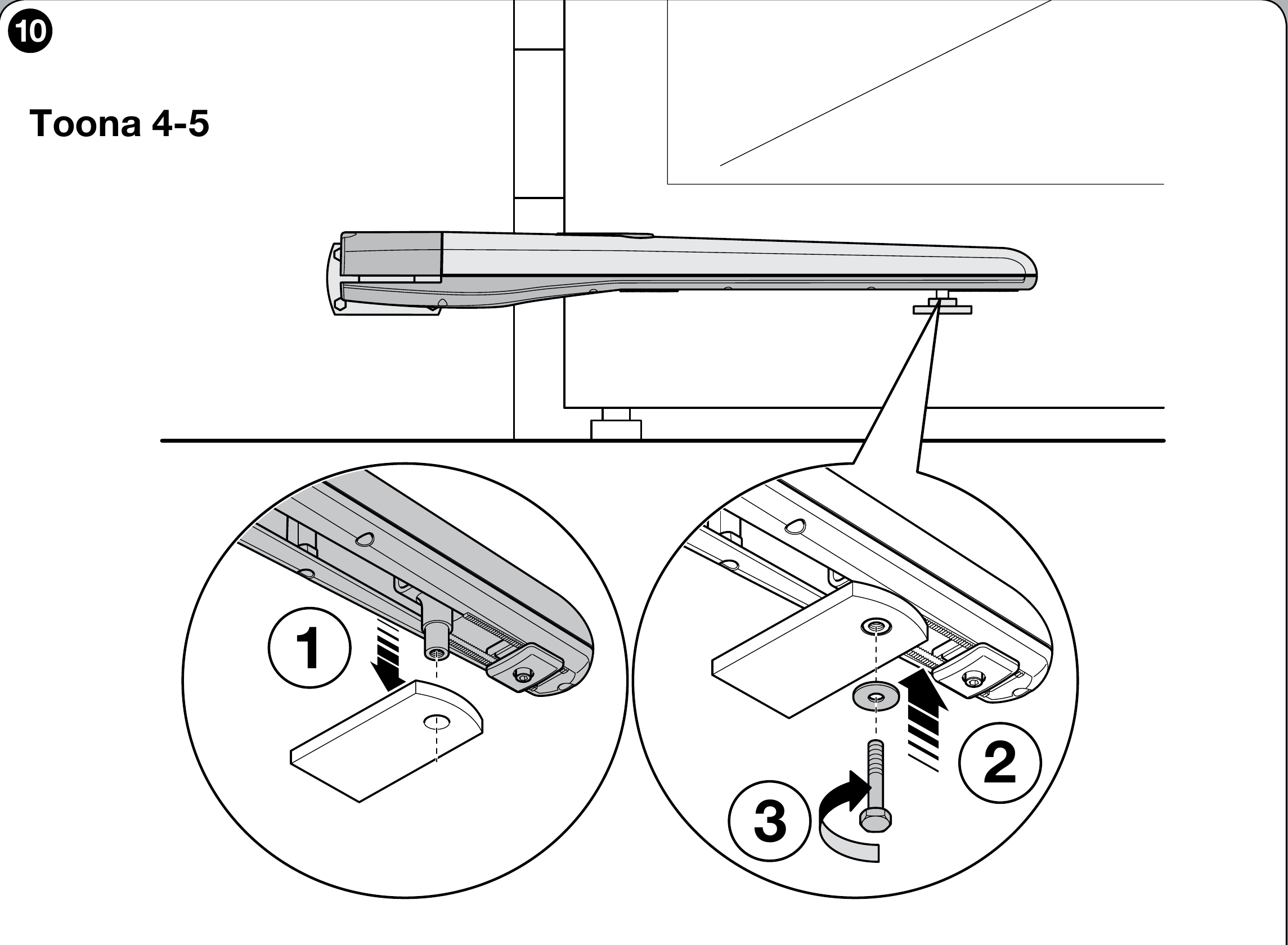

  1. Pritvirtinkite pavarą prie laikiklio, kaip parodyta paveikslėlyje, naudodami komplekte esantį kaištį ir poveržlę.
  2. Priekinį tvirtinimą priveržkite iki galo, kaip nurodyta NICE montavimo brėžinyje.

V. Mechaninio eigos ribotuvo nustatymas

TO5024I turi vidinį mechaninį atidarymo ribotuvą. Nustatydami jį, laikykitės NICE brėžinyje nurodyto intervalo: maks. 100 mm Uždarymo padėtį ir reikalingus išorinius ribotuvus nustatykite atsižvelgdami į visus vartus ir sumontuotą valdymo bloką.

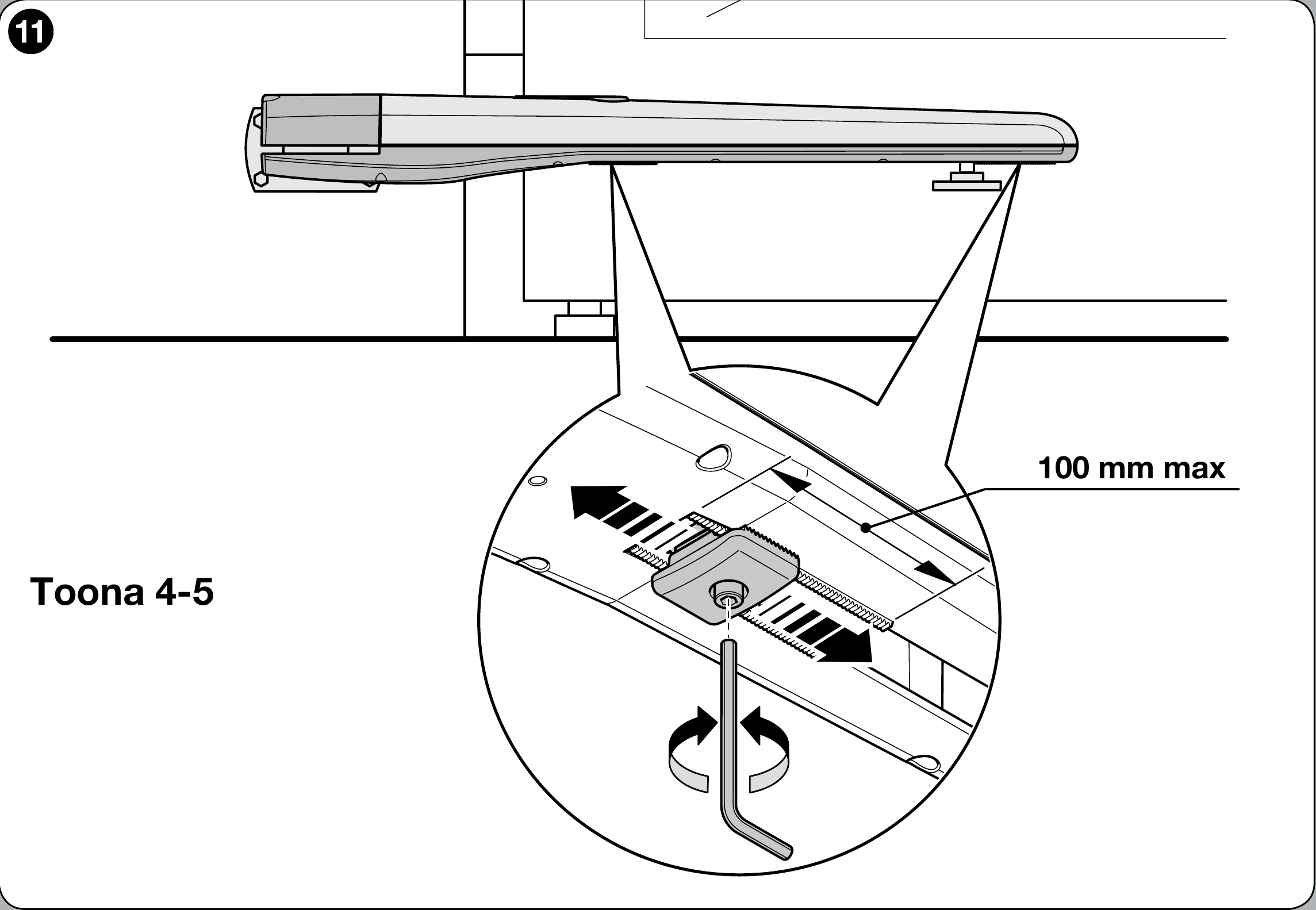

NICE Toona pavaros mechaninio eigos ribotuvo nustatymas
NICE Toona pavaros mechaninio eigos ribotuvo nustatymas

  1. Atblokuokite pavarą pagal pavaros atblokavimo instrukciją
  2. Atlaisvinkite mechaninio ribotuvo varžtą
  3. Rankiniu būdu pastumkite vartų varčią į norimą atidarymo padėtį
  4. Pastumkite visą mechaninį ribotuvą prie kaiščio ir priveržkite varžtą, kaip parodyta paveikslėlyje
  5. Rankiniu būdu pastumkite vartų varčią į uždarymo padėtį ir užblokuokite pavarą

Variklio laidai ir prijungimas

Prieš prijungdami atjunkite elektros maitinimą. 24 V DC yra variklio įtampa; valdymo bloko maitinimas ir priedų išėjimai vertinami atskirai. Variklis turi atskirą variklio laidų porą ir enkoderio laidų porą. 4–5 serijos pavaros gnybtai pažymėti kaip parodyta paveikslėlyje; 6–7 serijai naudokite jai skirtą paveikslėlį. Prijungdami vadovaukitės tik faktiškai sumontuota valdymo plokšte. Į išorę atsidarančių vartų atveju pagal NICE reikia pakeisti variklio maitinimo poliškumą; nejunkite enkoderio kaip variklio maitinimo.

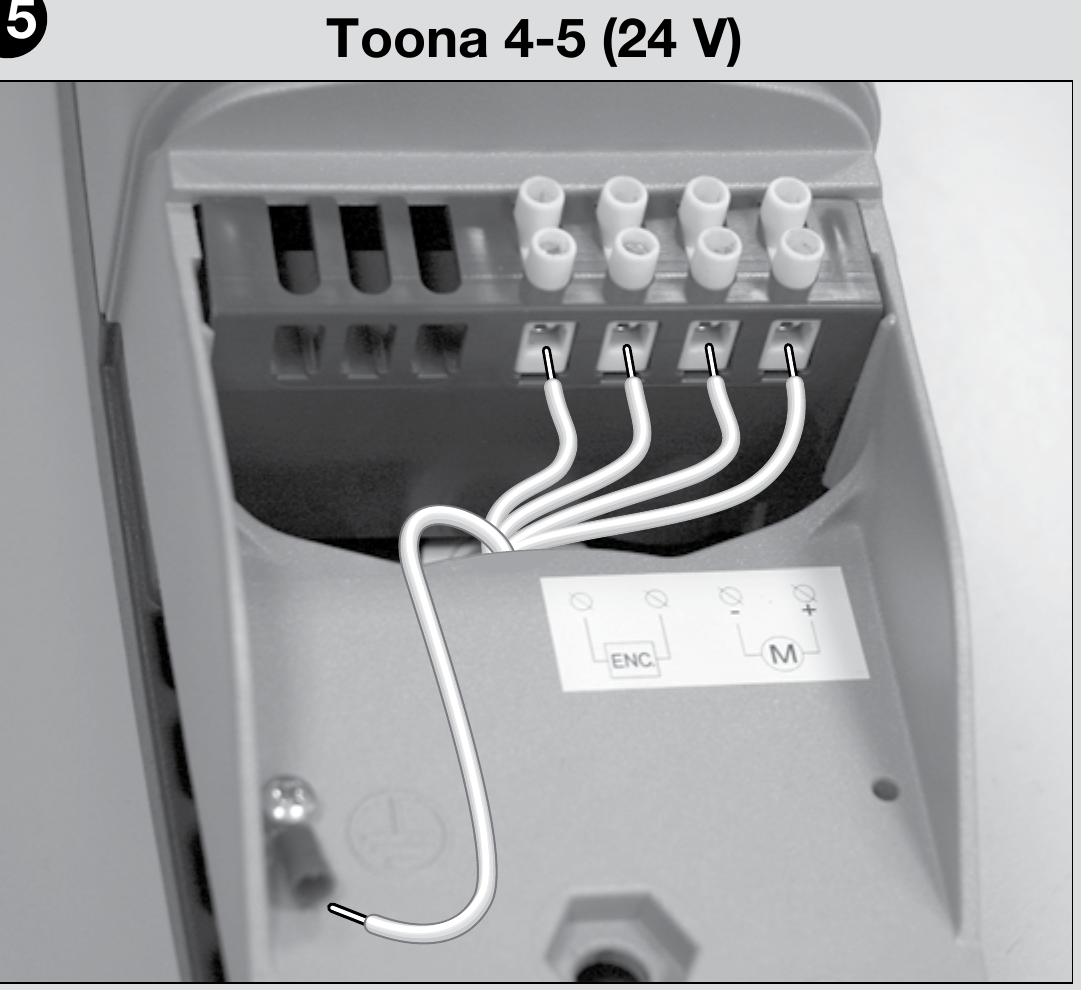

NICE Toona TO5024I variklio gnybtų paveikslėlis

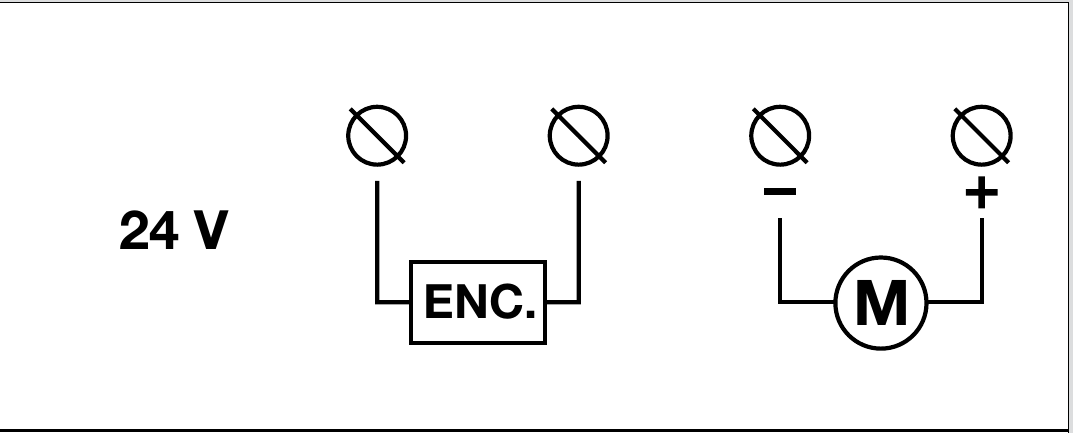

Originali NICE TO5024I Toona variklio schema

Prijungę patikrinkite judėjimo kryptį, sustojimo padėtis ir saugos įtaisus pagal konkretaus valdymo bloko vadovą. Elektros prijungimo ir bandymo darbus turi atlikti kvalifikuotas asmuo.

Patikra prieš pirmąjį paleidimą

Automatinių vartų montavimą, elektros prijungimą ir paleidimą patikėkite kvalifikuotam technikui. Prieš įjungiant, atblokavus vartų varčia turi sklandžiai, neužkliūdama nuvažiuoti visą kelią, o laikikliai ir stulpas turi išlikti tvirti.

  1. Prijungę pagal faktiškai sumontuotą valdymo bloką, patikrinkite judėjimo kryptį ir nustatykite padėtis pagal jo instrukciją. Jėga nustatoma valdymo bloke, o ne pačiame variklyje.
  2. Patikrinkite atidarymo ribotuvą, apsauginius fotoelementus, jei yra – saugos briaunas, STOP valdymą ir rankinį atblokavimą. Technikas turi patikrinti saugias jėgos ribas, o jei varčioje įrengti varteliai – ir pavaros blokavimą jiems atidarius.
  3. Klientui perduokite atblokavimo instrukciją ir faktiškai sumontuoto valdymo bloko vadovą.

Priedų prijungimas prie MC824HR30

Toliau nurodyti gnybtai priklauso valdymo blokui MC824HR30/MCA1R30 sistemoje su TO5024I varikliu, o ne pačiam varikliui. Prieš darbą atjunkite elektros tinklą ir atsarginį akumuliatorių. Jei naudojama kita plokštė, vadovaukitės jai skirta schema.

PriedasGnybtai, įtampa ir poliškumas
BlueBUS fotoelementaiSuderinamus fotoelementus, pavyzdžiui, EPMB, prijunkite dviem laidais prie BlueBUS. + ir − poliškumo laikytis nereikia. Nustatykite adresą, o pakeitę įrenginius pakartokite jų aptikimo procedūrą.
STOP ir valdymo komandosĮėjimas STOP priima NO arba NC potencialo neturintį kontaktą arba 8,2 kΩ rezistorių turintį įtaisą 8,2 kΩ; jo būsena nustatoma mokymo procedūros metu. SbS, Open ir Close priima NO potencialo neturintį kontaktą, prijungtą prie atitinkamos gnybtų poros. Kontaktai poliškumo neturi; įėjimui netiekite išorinės įtampos.
Pagalbinis maitinimasDešinysis STOP poros gnybtas = −, kairysis SbS poros gnybtas = +, orientuojantis pagal toliau pateiktą paveikslėlį (užrašai virš gnybtų). Tinkamo skaitytuvo arba modulio maitinimas: 24 V DC (nuo −30 % iki +50 %), daugiausia 200 mA, taip pat budėjimo režimu. Modulio valdymo relę prijunkite atskirai kaip potencialo neturintį kontaktą; patikrinkite leistiną įtampos diapazoną ir modulio srovės sąnaudas.
Švyturėlis, užraktas, indikatoriaus lemputėFLASH: 12 V DC, daugiausia 21 W; ELS: 12 V AC, daugiausia 15 VA, poliškumas nenustatytas; OGI: 24 V DC, daugiausia 4 W. FLASH/OGI schemoje nenurodyta +/− tvarka gnybtų poroje, todėl jos nespėliokite; jei gaminys poliarizuotas, patikrinkite žymėjimą plokštėje ir gaminyje. Išėjimų funkcijos gali keistis priklausomai nuo programavimo.
Radijo imtuvas ir atsarginis maitinimasĮstatomas imtuvas jungiamas į SM, o atsarginis akumuliatorius – į jam skirtą jungtį pagal sumontuotą plokštę. Jie nejungiami prie BlueBUS ar variklio gnybtų.

MC824HR30: dešinysis STOP gnybtas yra minusas, kairysis SbS gnybtas – pliusas

Išsamią informaciją apie gnybtų vietą, mokymo procedūrą ir saugos įtaisų bandymą rasite konkretaus MC824HR30 valdymo bloko vadove.

Senesnė MC824HR10/MCA1R10 sistema

Jei komplekte yra ši plokštė, naudokite R10 schemą. Pagalbiniam įtaisui gamintojas nurodo STOP = −, SbS = +, 24 V DC, daugiausia 200 mA taip pat budėjimo režimu. Tačiau originalioje R10 schemoje tikslus maitinimo kontaktas STOP/SbS poroje atskirai nenurodytas. Pagalbinį maitinimą prijunkite tik patikrinę atitinkamą kontaktą faktiškai sumontuotoje plokštėje; R30 gnybtų vietos čia netaikykite. Relės valdymo komandą atskirai prijunkite prie SbS gnybtų poros kaip NO potencialo neturintį kontaktą; įėjimui netiekite išorinės įtampos. MC824HR10 vadovas slovakų kalba.

ĮtaisasPrijungimas prie MCA1R10
BlueBUSDu laidai prie BlueBUS; poliškumo +/− nėra. Pakeitę adresuojamus įtaisus, pakartokite jų aptikimo procedūrą.
STOP ir valdymo komandosSTOP: NO, NC arba 8,2 kΩ; SbS, OPEN, CLOSE: NO potencialo neturintis kontaktas prie atitinkamos gnybtų poros. Kontaktai poliškumo neturi.
IšėjimaiFLASH: 12 V DC, daugiausia 21 W; ELS: 12 V AC, daugiausia 15 VA, poliškumo +/− nėra; OGI: 24 V DC, daugiausia 4 W. Jei FLASH/OGI gaminys poliarizuotas, +/− nustatykite pagal faktiškai sumontuotos plokštės ir įtaiso žymėjimą; schemoje poliškumo tvarka nenurodyta.
Radijo imtuvas ir atsarginis maitinimasImtuvas jungiamas į SM; R10 atveju gamintojas nurodo atsarginį akumuliatorių PS324 su jam skirta jungtimi. Neperkelkite čia R30 akumuliatoriaus ir kabelio.

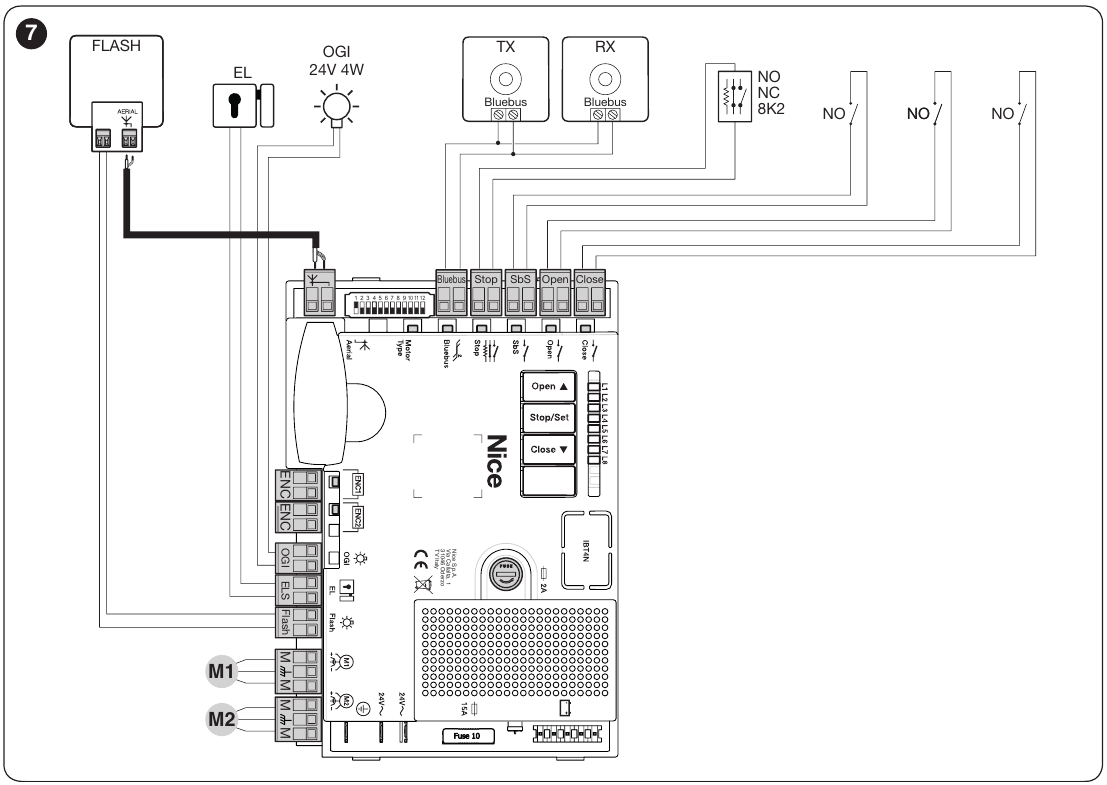

Originali MC824HR10 schema: BlueBUS, STOP, SbS, Open, Close ir išėjimai

Prieš prijungdami patikrinkite faktiškai sumontuotos MCA1R10 plokštės etiketę ir schemą. Šios plokštės mokymo procedūra skiriasi nuo naujesnės MCA1R30.

Suderinami priedai

Priedus rinkitės pagal konkrečią valdymo plokštę ir imtuvą. Toliau nurodyti priedų tipai ir jų sąsajos; belaidžiams ir komandų įrenginiams gali reikėti papildomų priedų arba nustatymų.

Kas Kodėl Tipas
Valdymo blokas Variklio elektronika; instrukciją rinkitės pagal faktiškai sumontuotą plokštę.
Švyturėlis Signalizuoja apie judėjimą. Antena yra tik tuose modeliuose, kuriuose ją nurodo gamintojas. Pasirinkimas priklauso nuo valdymo bloko išvesties.
  • LED švyturėlis su antena ELDC
  • Daugiafunkcis šviestuvas WLT

MC824HR30 FLASH išvestis skirta 12 V, iki 21 W galios švyturėliui. Naudodami kitą šviestuvą patikrinkite įtampą, galią ir mirksėjimo režimą.

Fotoelementai Stebi spindulio kelią ir perduoda signalą valdymo blokui. Vartų reakcija priklauso nuo prijungimo ir nustatymų; sumontavę išbandykite visą sistemą.
  • Laidiniai BlueBUS – EPMB, EPLB, EPSB
  • BlueBUS su reflektoriumi – EPMORB
  • Belaidžiai BlueBUS – EPMOW
  • Laidiniai, reguliuojami BlueBUS – F210B
  • Belaidžiai BlueBUS – FT210B
  • Laidiniai BlueBUS – EPMOB
Siųstuvas Pultelį rinkitės pagal imtuvą ir valdymo bloke naudojamą kodavimą. ON3EBD skirtas OXIBD, o ON3ELR – OXILR.
Imtuvas Radijo imtuvas turi palaikyti pultelio kodavimą; išmaniųjų namų sąsajų funkcijos skiriasi.
  • BiDi-WiFi – Bus-T4 sąsaja nustatymams; galimos valdymo funkcijos priklauso nuo plokštės ir programėlės.
  • BiDi-ZWave – Z-Wave sąsaja.
  • Laidinis Wi-Fi modulis, pavyzdžiui Zamel, prijunkite tik prie tinkamo valdymo įėjimo. SUPLA programėlė: Android / iOS.
  • GSM imtuvai: GSM moduliai Prijunkite prie tinkamo valdymo kontakto pagal naudojamo valdymo bloko įėjimą.
Antena Geresnis imtuvo signalo priėmimas tinkamai parinkus vietą ir prijungus.
  • Integruota į švyturėlį ELDC
  • Išorinė antena ABFKIT
Klaviatūra Valdymas kodu. BlueBUS klaviatūrai reikalinga valdymo plokštė, palaikanti valdymo įrenginius.
Raktinis jungiklis Valdymas per tinkamą valdymo bloko įėjimą.
  • Montuojamas ant paviršiaus, paprastas cilindras EKS
  • Montuojamas ant paviršiaus, europinis cilindras EKSEU
  • Įleidžiamas, paprastas cilindras EKSI
  • Įleidžiamas, europinis cilindras EKSIEU
Elektromechaninės spynos Vartų varčios užrakinimas; spynos valdymo būdą ir įtampą patikrinkite pagal valdymo bloką bei montavimo sąlygas.
Kortelių skaitytuvai ETPB reikia, kad konkreti valdymo plokštė palaikytų BlueBUS valdymo įrenginius.
  • ERA atsakiklio skaitytuvas ETPB
Atsarginis maitinimo šaltinis Nutrūkus elektros tiekimui, vartai gali veikti naudojant prie suderinamo valdymo bloko prijungtą akumuliatorių.
  • PSS324 yra dabartinis MC824HR30 skirtas tipas.
  • Senesnis PS324 R30 atveju reikalingas CABLA11 ir išjungtas budėjimo režimas. Sąlygas patikrinkite sumontuotos valdymo plokštės instrukcijoje.

Rankinis pavaros atblokavimas

Atblokuokite arba užblokuokite pavarą tik vartų varčiai stovint. Jei vartuose yra elektromechaninė spyna, pirmiausia ją atrakinkite. Gedimo atveju atjunkite maitinimą.

  1. Pastumkite apsauginį dangtelį, įkiškite komplekte esantį raktą ir pasukite jį pagal laikrodžio rodyklę.
  2. Pakelkite atblokavimo svirtį ir vartų varčią pastumkite ranka.
  3. Norėdami vėl užblokuoti pavarą, nuleiskite svirtį, pasukite raktą prieš laikrodžio rodyklę, ištraukite jį ir uždarykite dangtelį.

NICE iliustracija: rankinis Toona pavaros atblokavimas

Prieš vėl įjungdami patikrinkite, ar pavara užblokuota ir ar vartų judėjimo zonoje nėra žmonių.

Patikra ir techninė priežiūra

Techninę priežiūrą ne rečiau kaip kas 6 mėnesius turi atlikti kvalifikuotas technikas: atjungęs maitinimą, jis patikrina tvirtinimo detales, koroziją, nusidėvėjimą ir varžto bei veržlės sutepimą. Tuomet jis išbando visų vartų judėjimą, atblokavimą ir saugos įtaisus.

Techninės charakteristikos

ParametrasVertė
Modelis
TO5024I
Pavaros variklis
24 V DC
Didžiausia / vardinė srovė
5 A / 2,2 A
Didžiausia / vardinė galia
120 W / 60 W
Eiga
540 mm
Greitis be apkrovos
0,013 m/s
Greitis esant apkrovai
0,010 m/s
Didžiausia / vardinė jėga
2 200 N / 800 N
Ciklų per valandą, esant vardinei jėgai
75
Apsaugos klasė
IP44
Darbinė temperatūra
−20 iki +50 °C
Izoliacijos klasė
F
Apytikslė eksploatavimo trukmė pagal NICE
80 000 až 250 000 darbo ciklų
Matmenys I × P × A
965 × 115 × 105 mm
Variklio svoris
8 kg

Lentelėje nurodytas variklio svoris yra NICE pateikti duomenys, be pakuotės. Užsakomo varianto svoris apima ir pakuotę, jis naudojamas siuntimo kainai apskaičiuoti.
