NICE Toona Toona 4016P – atskira pavara varstomiems vartams, skirta iki 3 m / 800 kg vartų varčiai, didesnėms apkrovoms
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
sandėlyje
350,52 € su PVM
| Svoris |
|---|
| 10 kg |
Produkto aprašymas NICE Toona Toona 4016P – atskira pavara varstomiems vartams, skirta iki 3 m / 800 kg vartų varčiai, didesnėms apkrovoms
NICE Toona TO4016P yra atskiras elektromechaninis variklis vienai vartų sąvarai. Variklis veikia esant 230 V AC įtampai, tiekiamai iš tinkamo valdymo bloko. Variklio įtampos duomenys nenurodo centrinio valdymo bloko maitinimo iš tinklo įtampos.
Vienos sąvaros svorį ir ilgį vertinkite kartu pagal NICE grafiką; dvi prie modelio nurodytos ribinės vertės nebūtinai galioja vienu metu.
Sustiprintam variantui taikomas atskiras leistino sąvaros svorio ir ilgio grafikas. Rinkdamiesi naudokite šį konkretaus variklio modelio grafiką.
Jei variklis yra komplekte su MC800/MCA5R30, naudokite šios plokštės instrukciją. Jei komplektas kitoks arba senesnis, patikrinkite tikslų valdymo bloko tipą.
| Greitoji navigacija | |
|---|---|
| Priedai | Ribos |
| Eksploatavimo trukmė | Montavimas |
| Prijungimas | Atblokavimas |
| Parametrai | Priežiūra |
| Priedai – gnybtai ir poliškumas | PDF instrukcija |
- Negrįžtamasis
- 230 V
- Lėtas
- Su mechaniniu ribotuvu ir mikrojungikliu; galines padėtis patikrinkite pagal konkretų variklio variantą
- Didesnei apkrovai – 3200 N
Naudojimo ribos
NICE grafike nurodytos vienos sąvaros ribinės vertės: 800 kg ir 3 m. Leistiną jų derinį nustatykite pagal kreivę; didžiausios vertės nebūtinai gali būti taikomos vienu metu.
Eksploatavimo trukmė ir apkrova
TO4016P modelio numatoma eksploatavimo trukmė yra 50 000–150 000 darbo ciklų. Ji priklauso nuo sąvaros svorio ir ilgio, judėjimo pasipriešinimo, temperatūros, vėjo ir priežiūros. Tikslaus konkrečių vartų ciklų skaičiaus iš šio intervalo nustatyti neįmanoma.
Valdymo bloko pasirinkimas
NICE MC800/MCA5R30 yra dabartinis centrinis valdymo blokas, pakeitęs senesnius A60, A400, A6 ir A6F modelius. Vienam varikliui taip pat tebegaminamas MC200. Jei jau sumontuotas senesnis blokas, naudokite būtent jo plokštės instrukciją.
Šiuo metu siūlomi
- NICE MC800 – vienam arba dviem 230 V varikliams.
- NICE MC200 – vienam 230 V varikliui.
Suderinami senesni blokai – nebegaminami
I. Galinio tvirtinimo laikiklio montavimas
Stulpas ir laikiklių tvirtinimas: Įprastam tvirtinimui rekomenduojame tvirtą stulpą, kurio skerspjūvis 120 × 120 mm. Skerspjūvis 100 × 100 mm yra orientacinis minimumas, taikomas tik jei pakankamas stulpo ir jo pamato tvirtumas bei tinkama vyrio padėtis.
Jei skerspjūvis ar vyrio poslinkis kitoks, pakoreguokite galinį laikiklį arba naudokite pailgintą PLA6 laikiklį. Matmenys A ir B turi atitikti išmatuotą C ir atidarymo kampą; jų reikšmę rodo montavimo grafikas. Atidarant į išorę, reikalingas pailgintas galinis laikiklis; jo ilgį nustatykite pagal montavimo geometriją ir patikrinkite, ar sąvara juda laisvai.
Atidarymo į vidų schema
Atidarymo į išorę schema
Apskaičiuokite galinio laikiklio padėtį naudodami grafiką, iš kurio nustatysite matmenis A ir B bei didžiausią atidarymo kampą. Atkreipkite dėmesį: reikšmės A ir B turi būti panašios (geriausia – vienodos), kad pavara galėtų judėti tolygiai, tiesiškai.

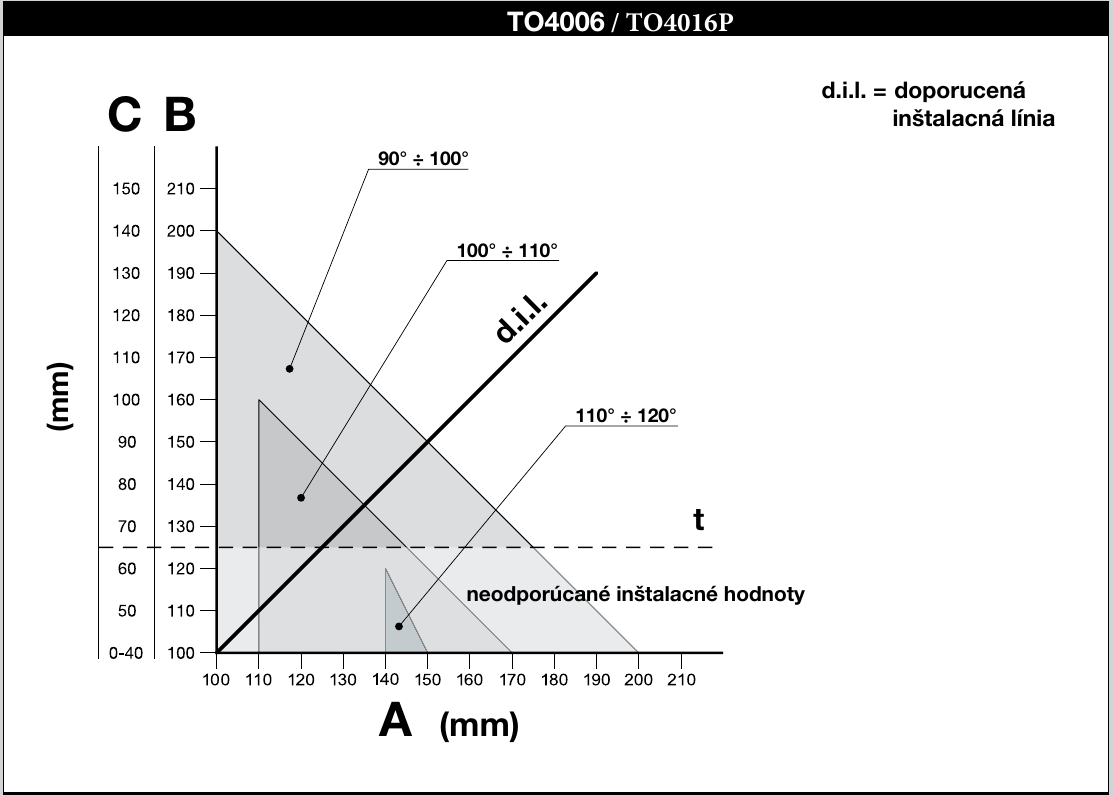

NICE Toona TO4006 / TO4016P montavimo grafikas
Pavyzdys, kaip nuskaityti reikšmes iš grafiko
Skaičiavimo eiga:
- Išmatuokite atstumą C iš brėžinio
- Montavimo grafike raskite išmatuotą C reikšmę ir nuo jos nubrėžkite horizontalią liniją. Gretimoje skalėje nuskaitykite atitinkamą B matmenį.
- Susikirtimo taškas su d.i.l. linija (NICE grafike rekomenduojama montavimo linija) nurodo didžiausią atidarymo kampą; iš jo vertikaliai nuskaitykite A matmenį.
- Nenaudokite B matmens žemiau punktyrinės t linijos; NICE šios grafiko srities nerekomenduoja.
- Jei atidarymo kampas netinkamas, pakoreguokite A ir, jei reikia, B taip, kad jų reikšmės būtų apytiksliai vienodos. Tada dar kartą patikrinkite visą sąvaros judėjimo eigą.
Prieš tvirtinant laikiklį prie stulpo ar sienos, jį reikia patrumpinti iki reikiamo ilgio, atitinkančio matmenis A ir B ir privirinti prie montavimo plokštės.
1. Nupjaukite laikiklį iki reikiamo ilgio
2. Privirinkite sutrumpintą laikiklį prie montavimo plokštės
Tiekiamo galinio laikiklio ilgis – 150 mm. Prieš trumpindami ir virindami patikrinkite, ar laikiklis leis išlaikyti matmenis A ir B jūsų stulpui; jei reikia, naudokite pailgintą laikiklį.
Prieš tvirtindami galinį laikiklį patikrinkite, ar priekinis laikiklis atsidurs ant nejudamos vartų varčios dalies, nes tarp priekinio ir galinio laikiklių yra aukščio skirtumas, kaip parodyta paveikslėlyje.
Pagal NICE brėžinį laikiklių aukščio skirtumas F = 34 mm. Prieš virindami patikrinkite matmenį ir pagal pateiktus laikiklius.
Jei viskas tinka, pritvirtinkite galinį laikiklį prie stulpo arba sienos varžtais, kaiščiais ir poveržlėmis.
II. Priekinio tvirtinimo laikiklio montavimas
Sumontuokite priekinį laikiklį pagal matmenis A, D ir E. TO4016P montavimo lentelėje nurodyta D = 695 mm; atitinkamą E reikšmę pasirinkite pagal išmatuotą A:
| A (mm) | E (mm) |
|---|---|
| 100 | 595 |
| 110 | 585 |
| 120 | 575 |
| 130 | 565 |
| 140 | 555 |
| 150 | 545 |
| 160 | 535 |
| 170 | 525 |
| 180 | 515 |
| 190 | 505 |
| 200 | 495 |
| 210 | 485 |
Komplekte yra privirinamas laikiklis. Jei norėtumėte prie varžtų tvirtinamo laikiklio, rekomenduojame užsisakyti alternatyvų prie varžtų tvirtinamą laikiklį NICE PLA8.
- Iš lentelės apskaičiuokite reikšmę E
- Apskaičiuokite aukštį pagal paveikslėlį laikiklių aukščių (rodyti paveikslėlį)
- Pritvirtinkite laikiklį prie varčios (jei laikiklį virinsite, kol kas rekomenduojame jį tik prikabinti keliais taškais)
III. Vartų pavaros montavimas ant galinio laikiklio
- Pritvirtinkite variklį prie laikiklio, kaip parodyta paveikslėlyje, naudodami komplekte esantį galinio laikiklio kaištį, poveržlę ir veržlę.
- Iki galo priveržkite veržlę, tada atsukite ją per 1/10 apsukimo, kad vartų pavara galėtų suktis
IV. Vartų pavaros montavimas ant priekinio laikiklio
- Pritvirtinkite pavarą prie laikiklio, kaip parodyta paveikslėlyje, naudodami komplekte esantį kaištį ir poveržlę.
- Iki galo priveržkite kaištį
V. Galinių padėčių ribotuvai ir mikrojungiklis
230 V variklis turi mechaninį ribotuvą su mikrojungikliu, kuris, prisilietus prie kaiščio, nutraukia variklio maitinimą. Montuotojas, atjungęs maitinimą, turi patikrinti tikrąją pateiktos pavaros ribotuvų komplektaciją, nustatyti galines padėtis ir prieš naudojimą išbandyti judėjimą bei saugos įtaisus pagal naudojamo valdymo bloko instrukciją.
Variklio kabeliai ir prijungimas
Prieš prijungdami atjunkite elektros maitinimą. 230 V AC yra variklio įtampa; valdymo bloko maitinimas ir priedų išėjimai vertinami atskirai. Ant variklio pažymėti gnybtai AP / COM / CH ir apsauginio įžeminimo gnybtas. Prijunkite laidus, nustatykite judėjimo kryptį ir patikrinkite mikrojungiklius pagal originalų NICE brėžinį ir naudojamo valdymo bloko instrukciją. Atidarant į išorę, pagal NICE reikia sukeisti krypties laidus; apsauginis laidas lieka savo vietoje.
Prijungę patikrinkite judėjimo kryptį, sustojimo padėtis ir saugos įtaisus pagal konkretaus valdymo bloko instrukciją. Elektros prijungimo ir bandymų darbus turi atlikti atitinkamą kvalifikaciją turintis asmuo.
Priedų prijungimas prie MC800 su MCA5R30 plokšte
Toliau pateikta prijungimo schema taikoma MC800/MCA5R30 komplektams su šiuo valdymo bloku. Priedų gnybtai yra valdymo bloke, o ne pačiame variklyje. Jei naudojate kitą valdymo bloką, vadovaukitės jam skirta schema. Prieš pradėdami darbą atjunkite maitinimą iš elektros tinklo.
| Priedas | Gnybtai, maitinimas ir poliškumas |
|---|---|
Pagalbinis maitinimas | MCA5R30 plokštėje yra 3 gnybtas = 0 V (−) ir 4 gnybtas = +24 V DC ir bendras įėjimų taškas. Bendra maitinamų priedų srovės riba yra 200 mA; patikrinkite kiekvieno gaminio srovės sąnaudas ir leistiną įtampą. |
EPM relinės fotoelementų poros | Kai budėjimo režimas (Standby) išjungtas ir fotoelementų testas neatliekamas, maitinkite siųstuvą TX ir imtuvą RX iš 4 gnybto (+24 V DC) ir 3 gnybto (−). Imtuvo potencialo neturintį kontaktą C–NC prijunkite tarp 4 (bendrasis) ir atitinkamo įėjimo 8/PHOTO, 9/PHOTO1 arba 10/PHOTO2. Kontakte nėra +/−. AUX įėjimai turi būti nustatyti į relinių fotoelementų režimą; galinių jungiklių režimu jų paskirtis kitokia. |
EPM, kai įjungtas Standby režimas | Pagal MCA5R30 schemą maitinkite TX ir RX tarp 4 gnybto (+24 V DC) ir 5 gnybto (OutSTB, perjungiama grįžtamoji grandinė). EPM fotoelementuose 1 = +, 2 = grįžtamoji grandinė. OutSTB yra 24 V, daugiausia 4 W ir Standby režimu išsijungia; 5 gnybto nenaudokite kaip nuolatinio minuso. RX C–NC kontaktas jungiamas tarp 4 gnybto ir atitinkamo PHOTO įėjimo. |
EPM su fototestu | Pagal fototesto schemą prijunkite TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Imtuvas maitinamas nuolat: RX 1 → 4 (+), RX 2 → 3 (−). RX C–NC kontaktas lieka prijungtas tarp 4 gnybto ir atitinkamo PHOTO įėjimo. Neperkraukite OutSTB ir nenaudokite jo tuo pačiu metu kitai apkrovai; prijungę atlikite įrenginių įsiminimo procedūrą ir patikrinkite saugos funkciją. |
BlueBUS fotoelementai | Suderinamus EPMB prijunkite dviejų laidų jungtimi prie 6 ir 7 BlueBUS gnybtų. + ir − poliškumo atskirti nereikia. Nustatykite adresą, o pridėję arba pašalinę elementą paleiskite įrenginių įsiminimo procedūrą. |
STOP ir komandų kontaktai | Potencialo neturintis įėjimas 12/STOP priima prijungto elemento NO, NC arba 8,2 kΩ kontaktą; būsena įsimenama. 13/SbS, 14/OPEN ir 15/CLOSE naudoja NO kontaktą tarp įėjimo ir 4 gnybto (bendrojo). Tokie kontaktai neturi +/−; į įėjimus nepaduokite išorinio įtampos šaltinio. Tai taip pat taikoma raktinio jungiklio relėms ir išoriniam imtuvui. |
ELAC švyturėlis | NICE ELAC prijunkite prie išėjimo FLASH skirto atskirai mirksinčiai lempai: perjungiama 120/250 V AC, daugiausia 21 W. Tai tinklo įtampos išėjimas; jis neturi +/−. Nepainiokite jo su 24 V priedų gnybtais. |
Elektrinė spyna | Gnybtai 1–2 / EL: 12 V AC, daugiausia 15 VA. Kintamosios srovės išėjimas neturi +/−; patikrinkite spynos parametrus. |
Radijo imtuvas | OXIBD montuojamas į SMjungtį; nenaudokite jam 3/4 maitinimo gnybtų ar BlueBUS. Anteną junkite pagal imtuvo, o ne variklio gnybtų schemą. |
Jei AUX įėjimai 8–11 naudojami galiniams jungikliams, jų funkcija skiriasi nuo PHOTO įėjimų. Pakeitę fotoelementus ar jų jungimą, pakartokite atitinkamą įsiminimo procedūrą ir patikrinkite vartų sustabdymą bei reakciją. Išsamią procedūrą rasite MC800 valdymo bloko vadove.
Reliniai fotoelementai Standby režimu
Reliniai fotoelementai su fototestu
Priedai pagal valdymo bloką
Pasirenkamus priedus rinkitės pagal konkrečioje sistemoje naudojamą valdymo bloką. Prieš užsakydami patikrinkite jo įtampą, įėjimus, imtuvą ir jungimo tipą:
| Kas | Kodėl | Tipas |
|---|---|---|
| Valdymo blokas |
Pavaros valdymo elektronika. |
|
| Švyturėlis | Signalizuoja apie vartų judėjimą. ELAC modelyje įmontuota antena; tinkamai prijungta ji gali pagerinti nuotolinio valdymo pulto signalo priėmimą. |
Kitą švyturėlį rinkitės pagal faktinio valdymo bloko išėjimo įtampą ir leistiną apkrovą. |
| Fotoelementai |
Fotoelementai padeda aptikti kliūtį; vartų reakcija priklauso nuo prijungimo ir valdymo bloko nustatymų. Į MC800 kontaktiniai ir BlueBUS fotoelementai jungiami prie skirtingų įėjimų. Porų skaičių ir jų naudojimo būdą nustatykite pagal faktiškai naudojamą plokštę. |
|
| Nuotolinio valdymo pultas | Vartams valdyti nuotoliniu būdu. Nuotolinio valdymo pulto tipą ir kodavimą rinkitės pagal imtuvą, įmontuotą naudojamame valdymo bloke. |
|
| Imtuvas |
Skirta vartų nuotoliniam valdymui. Prieš pasirinkdami patikrinkite konkrečios valdymo plokštės jungtį ir palaikomą kodavimą. |
|
| Antena |
Geresniam nuotolinio valdymo pultelio veikimo nuotoliui. |
|
| Klaviatūra | Vartų atidarymas kodu, nenaudojant nuotolinio valdymo pultelio. Naudodami „BlueBUS“ modelius, patikrinkite, ar konkreti valdymo stotelė palaiko juos kaip komandinius įrenginius. | |
| Raktinis jungiklis | Valdymas raktu per tinkamą valdymo bloko komandinę įvestį; montavimo vietą pasirinkite atsižvelgdami į laidų išvedžiojimą. | |
| Kortelių skaitytuvai | Prieiga naudojant kortelę arba pakabuką. ETPB reikalingas valdymo blokas su „BlueBUS“, palaikantis komandinius įrenginius. |
|
| Elektrinės spynos | Elektrinė spyna užfiksuoja vartų varčią uždarytoje padėtyje. Spynos tinkamumą ir valdymą nustatykite pagal vartus, įtampą ir naudojamo valdymo bloko išvestį. |
|
Pavaros atblokavimas rankiniu būdu
Atblokuokite arba užblokuokite pavarą tik kai vartų varčia nejuda. Jei vartuose įrengta elektrinė spyna, pirmiausia ją atrakinkite. Gedimo atveju atjunkite maitinimą.
- Atstumkite apsauginį dangtelį, įkiškite pridedamą raktą ir pasukite jį pagal laikrodžio rodyklę.
- Pakelkite atblokavimo svirtį ir vartų varčią stumkite rankomis.
- Norėdami vėl užblokuoti, nuleiskite svirtį, pasukite raktą prieš laikrodžio rodyklę, ištraukite jį ir uždarykite dangtelį.
Prieš vėl paleisdami patikrinkite, ar pavara užfiksuota ir ar vartų judėjimo zonoje nėra žmonių.
Patikra ir techninė priežiūra
Pasirūpinkite, kad pavarą patikrintų specialistas ne rečiau kaip kas 6 mėnesius; intensyviai naudojant gali reikėti tikrinti dažniau. Atjungęs maitinimą, technikas patikrins tvirtinimą, koroziją, srieginio strypo ir kreipiamosios veržlės nusidėvėjimą bei sutepimą, tada patikrins judėjimą ir saugos įtaisus. Jei vartai veikia neįprastai, nebandykite jų remontuoti patys; kreipkitės į montavimo įmonę.
Techninės savybės
| Parametras | Vertė |
|---|---|
Modelis | TO4016P |
Pavaros variklis | 230 V AC |
Didžiausia / vardinė srovė | 1,7 A / 1,2 A |
Didžiausia / vardinė galia | 385 W / 220 W |
Variklio kondensatorius | 12 µF |
Eiga | 350 mm |
Greitis be apkrovos | 0,013 m/s |
Greitis esant apkrovai | 0,010 m/s |
Didžiausia / vardinė jėga | 3 200 N / 800 N |
Ciklai per valandą esant vardinei jėgai | 46 |
Apsaugos klasė | IP44 |
Darbinė temperatūra | −20 iki +50 °C |
Apsauga nuo perkaitimo | 140 °C |
Izoliacijos klasė | F |
Orientacinis eksploatavimo laikas pagal NICE | 50 000–150 000 darbo ciklų |
Bendrieji matmenys (ilgis × plotis × aukštis) | 820 × 115 × 105 mm |
Variklio svoris | 6 kg |
NICE Toona montavimo instrukcija · Techninis priedas TO4016P modeliui. Programavimas, padėčių nustatymas ir priedai aprašyti tikrosios valdymo bloko instrukcijoje.
