NICE Wingo WG4000 – atskira pavara varstomiesiems vartams, skirta iki 2 m / 400 kg vartų sąvarai


Produkto prieinamumas: Yra sandėlyje

Prekes paprastai išsiunčiame per 24 valandas.


NICE Wingo WG4000 – atskira pavara varstomiesiems vartams, skirta iki 2 m / 400 kg vartų sąvarai NICE Wingo WG4000 – atskira pavara varstomiesiems vartams, skirta iki 2 m / 400 kg vartų sąvarai
NICE-WG4000
sandėlyje
209,51 € be PVM
253,51 € su PVM

 vnt.
Svoris
7,00 kg

Produkto aprašymas NICE Wingo WG4000 – atskira pavara varstomiesiems vartams, skirta iki 2 m / 400 kg vartų sąvarai

NICE WINGO WG4000 yra atskira elektromechaninė pavara, skirta vienam individualaus namo vartų segmentui. Turi 230 V AC / 50 Hz variklį, sliekinę pavarą ir iš anksto sumontuotą mechaninį atidarymo ribotuvą. Ji yra negrįžtamoji; dingus elektrai ją galima atrakinti raktu. Valdymo blokas parenkamas atskirai, atsižvelgiant į variklių skaičių ir vartų komplektaciją.

Greitoji navigacija
Pavaros pasirinkimas Valdymo blokas
Pakuotė Komplektai
Montavimas Kronšteinai ir matmenys
Ribotuvai Avarinis atrakinimas
Kabeliai Prijungimas ir poliškumas
Pirmasis paleidimas Nustatymai ir nuotolinio valdymo pultai
Priedai Diagnostika
Eksploatavimo trukmė Priežiūra
Parametrai PDF instrukcija

Kada rinktis NICE WINGO WG4000

Pavara skirta namų varstomiesiems vartams. Prieš pasirinkdami įvertinkite vieno vartų segmento ilgį ir svorį, užpildą, vėjo poveikį, vyrių pasipriešinimą ir vietą kronšteinams. Vartai turi lengvai judėti ranka per visą eigą ir sustoję negali pradėti judėti savaime.

Didžiausias ilgis 2 m; leistinas svoris priklauso nuo diagramos.
Didžiausias svoris 400 kg trumpesniam vartų segmentui, bet ne automatiškai didžiausio ilgio segmentui.
Variklis ir valdymas 230 V AC variklis, atskiras valdymo blokas; MC800 vienam arba dviem varikliams.
Naudojimas Naudojimas gyvenamuosiuose namuose, iki 30 ciklų per valandą esant vardinei jėgai ir tinkamoms sąlygoms. Vienas ciklas – vartų atidarymas ir uždarymas.

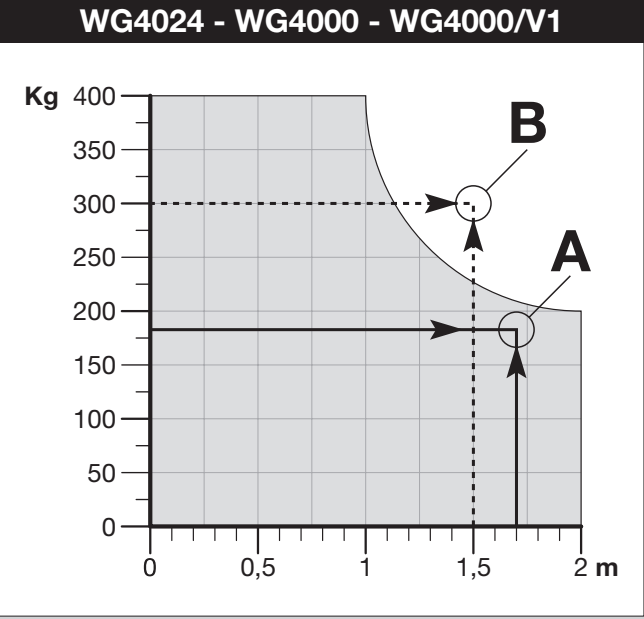

NICE WINGO WG4000 – leistino vieno vartų segmento svorio ir ilgio diagrama

Horizontalioje ašyje nurodytas ilgis metrais, vertikalioje – svoris kilogramais. Rinkitės derinį pilkoje srityje. Esant 2 m ilgiui, riba yra maždaug 200 kg; 400 kg svoris taikomas maždaug iki 1 m ilgio vartų segmentui. Taškai A ir B rodo tinkamą ir neleistiną derinius, o ne kronšteinų montavimo matmenis. Pilnas vartų segmentas ir stiprus vėjas gali dar labiau apriboti tinkamumą.

Kas įeina į atskiros pavaros komplektą

Šis gaminys skirtas vienam WG4000 varikliui, o ne visai dvivėrių vartų automatikai. Variklio komplekte yra priekinis kronšteinas, galinis kronšteinas su montavimo plokšte, tvirtinimo detalės, avarinio atrakinimo raktai ir iš anksto sumontuotas atidarymo ribotuvas. Inkarai konkrečiam stulpui ar sienai parenkami pagal pagrindą.

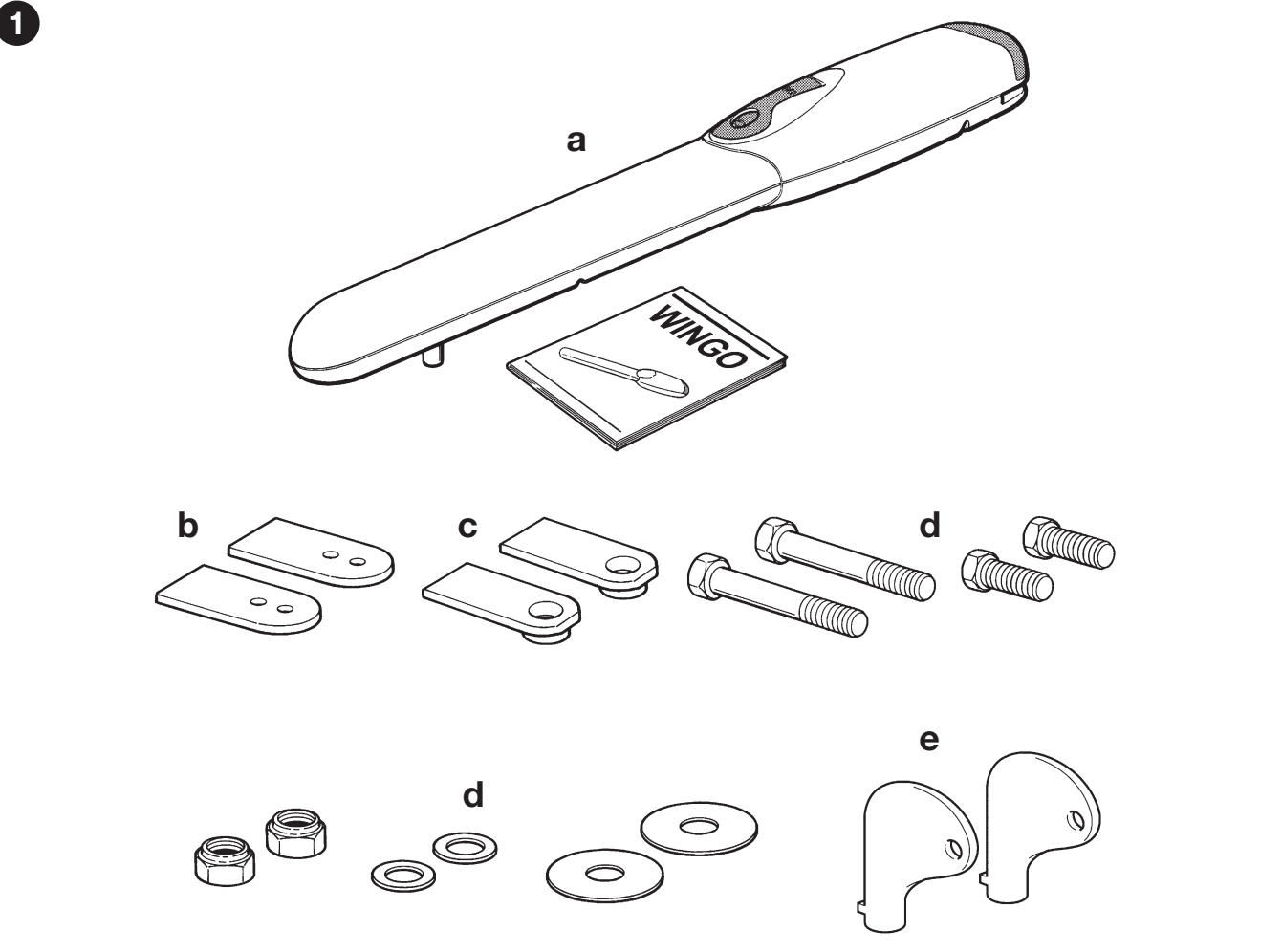

WINGO – variklis, kronšteinai, tvirtinimo detalės ir avarinio atrakinimo raktai

Valdymo bloką, imtuvą, nuotolinio valdymo pultus, fotoelementus ir signalinę lempą pasirinkite atskirai arba atitinkamame komplekte. Vartų komplekte turi būti stacionarus uždarymo ribotuvas. Dviem vartų segmentams reikia dviejų variklių.

Komplektai vieno arba dviejų segmentų vartams

Visuose nurodytuose komplektuose yra MC800, OXIBD imtuvas ir vienas INTI2 nuotolinio valdymo pultas. Pagrindiniame komplekte nėra fotoelementų; versijoje su fotoelementais pridedama pora EPM, o versijoje su priedais papildomai yra ir signalinė lempa ELAC. Variklių skaičius atitinka vartų segmentų skaičių.

Vartai Komplektas
1 segmentas Pagrindinis
1 segmentas Su priedais
1 segmentas Su fotoelementais
2 segmentai Pagrindinis
2 segmentai Su priedais
2 segmentai Su fotoelementais

Valdymo bloko pasirinkimas

Dabartinis valdymo blokas NICE MC800 / MCA5R30 valdo vieną arba du 230 V variklius ir pakeičia senesnius šių komplektų valdymo blokus. Vienam atskiram varikliui alternatyva yra NICE MC200 su atskira prijungimo schema ir funkcijomis.

Suderinami senesni valdymo blokai, kuriuos jau pakeitė naujesni: NICE Mindy A60, NICE A400, NICE-A6, NICE-A6F. Jei juos paliekate, naudokite faktiškai sumontuotos plokštės instrukciją. Senesnė MCA5 plokštė ir naujesnė MCA5R30 skiriasi gnybtais ir funkcijomis; vien žymėjimas MC800 kartos nenusako.

Toliau pateikti išsamūs veiksmai taikomi MC800 su MCA5R30 plokšte ir OutSTB išėjimu. Tai nėra A60, A6 ar MC200 nustatymo instrukcija.

I. Galinio laikiklio montavimas

Montavimo, prijungimo ir bandymo darbus turi atlikti kvalifikuotas technikas. Prieš pradėdami darbus atjunkite maitinimą. Laikikliai turi būti tvirtai pritvirtinti inkarais, o varikliui turi pakakti vietos visam judesiui, dangčiui atidaryti ir pavarai atblokuoti. Pavara neištaisys stringančių ar netinkamai pakabintų vartų.

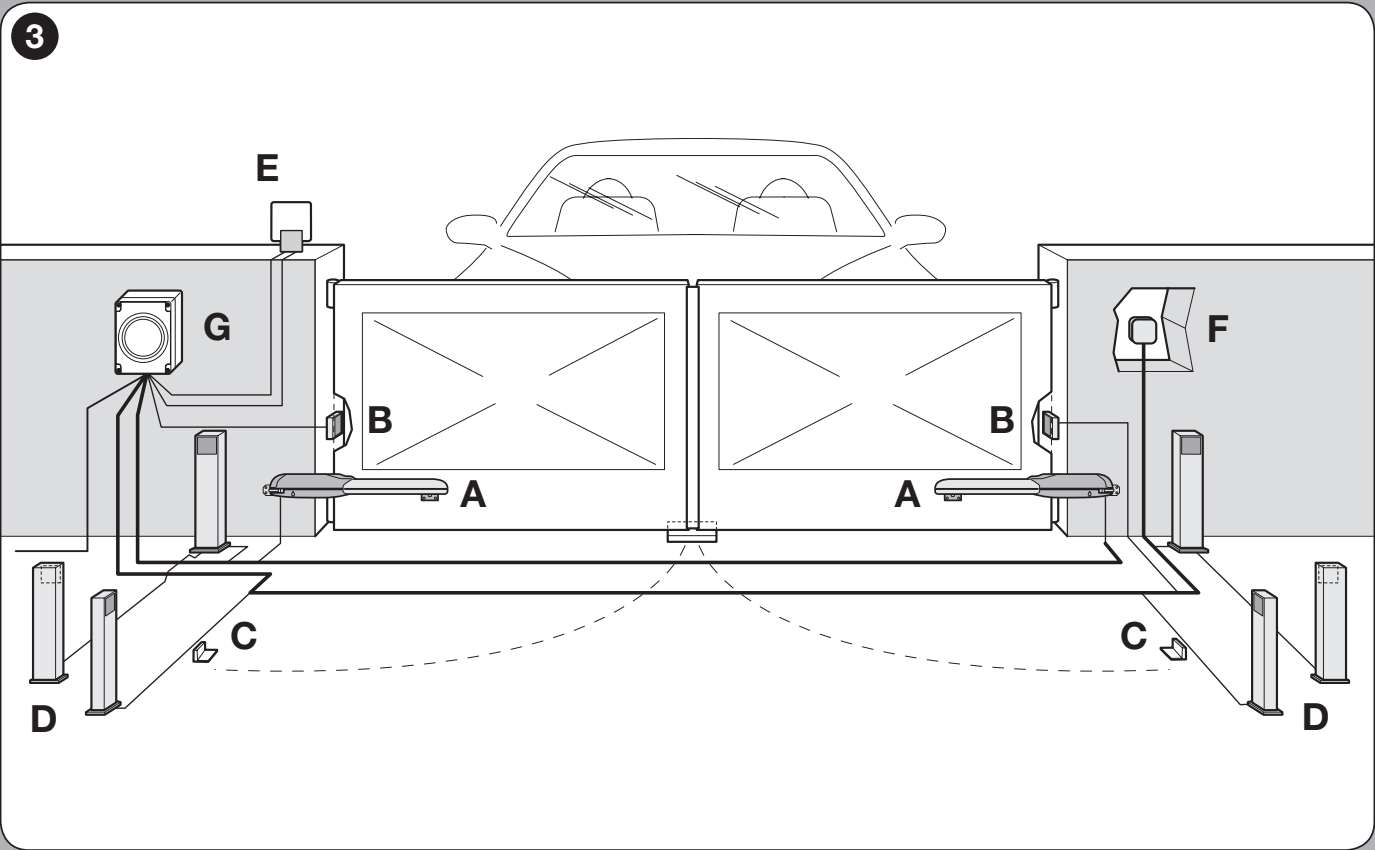

WINGO – tipinis variklių, fotoelementų, atidarymo ribotuvų ir valdymo bloko išdėstymas

A varikliai, B fotoelementai, C atidarymo ribotuvai, D fotoelementų stulpeliai, E įspėjamoji lempa, F valdymo elementas, G valdymo blokas. Konkretūs saugos įtaisai parenkami atsižvelgiant į vartų keliamą riziką.

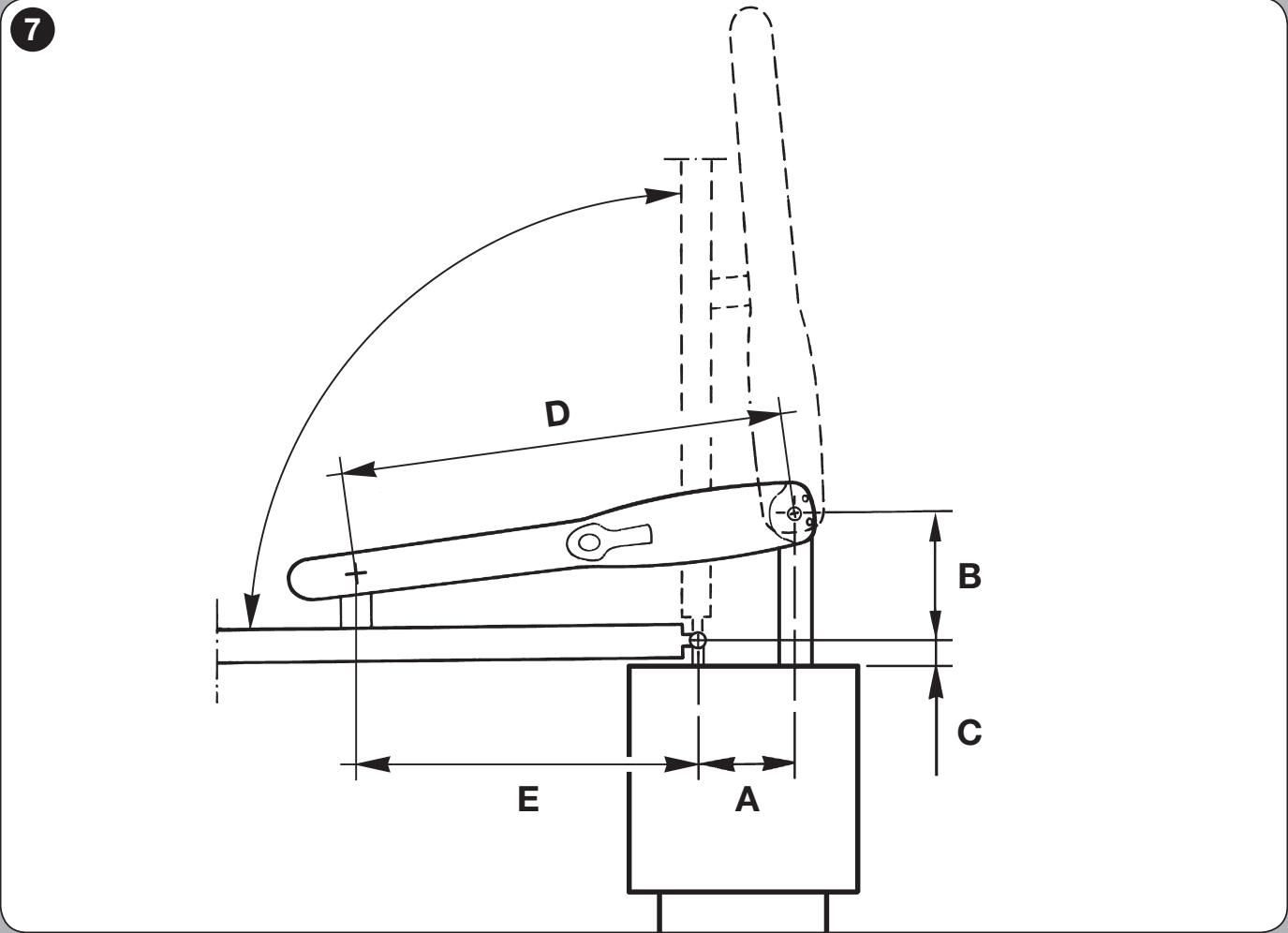

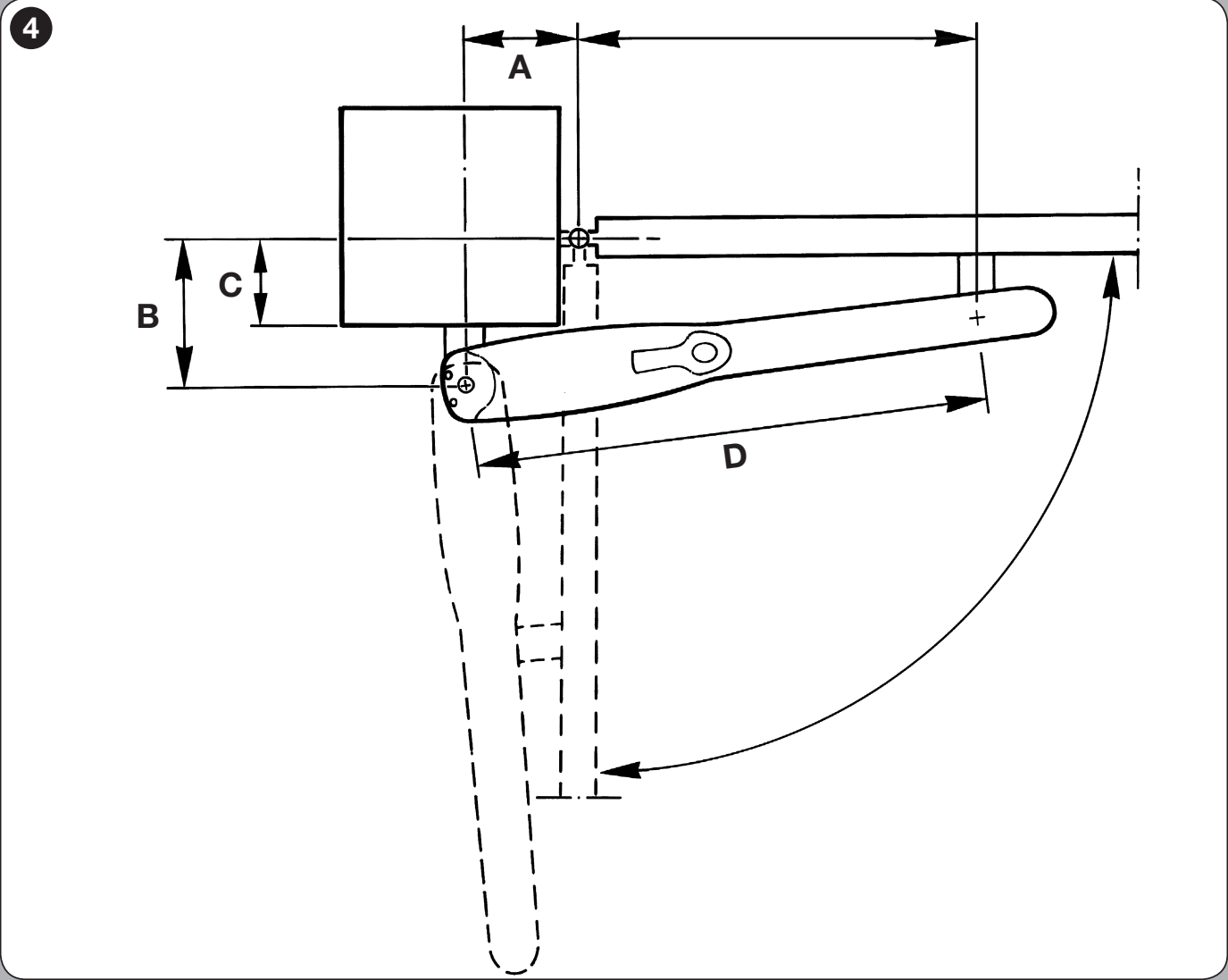

WINGO – montavimo geometrija A, B, C, D ir E, kai vartai atsidaro į vidų

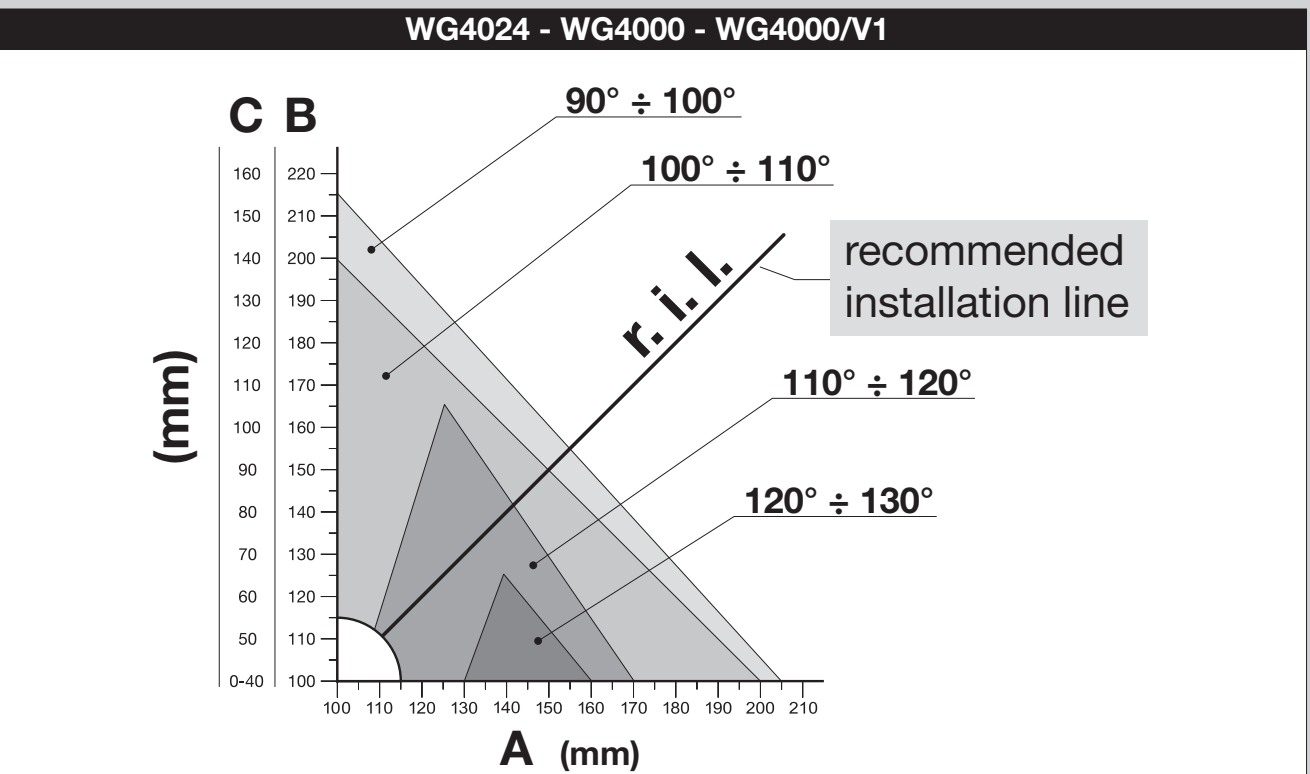

NICE WINGO WG4000 – montavimo diagrama A, B, C ir atidarymo kampui nustatyti

  1. Išmatuokite matmenį C, t. y. pagal brėžinį nustatykite atstumą nuo vyrio ašies iki montavimo paviršiaus.
  2. Diagramoje raskite išmatuotą C reikšmę. Horizontali linija nurodo matmenį B; pagal rekomenduojamą montavimo liniją r.i.l. / DIL nuskaitykite atidarymo kampą.
  3. Iš pasirinkto taško nubrėžkite vertikalią liniją iki ašies A. A ir B turėtų būti panašūs, geriausia – vienodi.
  4. Jei kampas netinka, pasirinkite kitą leistiną A/B derinį. Nekeiskite matmenų taip, kad jie išeitų už diagramos ribų.
  5. Prieš tvirtindami inkarais patikrinkite, ar priekinis laikiklis bus pritvirtintas prie tvirtos vartų varčios dalies ir ar laikiklių aukščių skirtumas bus F = 30 mm.

Galinį laikiklį pagal reikiamus A/B matmenis patrumpinkite ir privirinkite prie montavimo plokštės; tada plokštę pritvirtinkite tinkamais varžtais, poveržlėmis ir inkarais. Pridedamo galinio laikiklio ilgis yra 150 mm. Jei pagal geometriją reikia ilgesnio laikiklio, naudokite pailgintą NICE PLA6 laikiklį; vien jo ilgio pakeitimas neatstoja skaičiavimo pagal diagramą.

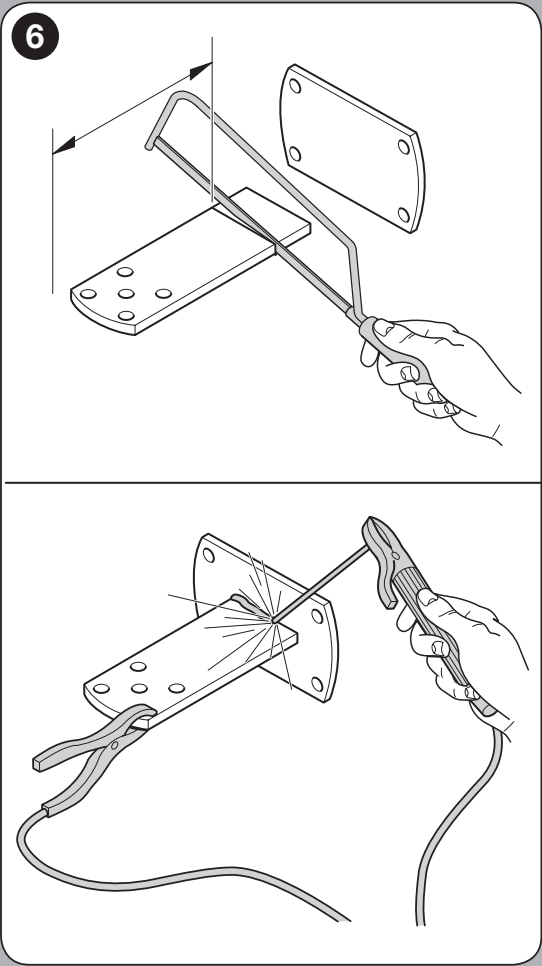

WINGO – galinio laikiklio pritaikymas ir privirinimas prie montavimo plokštės

Išsamūs GAP02500 tvirtinimo laikiklių matmenys padės patikrinti, ar pakanka vietos tvirtinimui. A/B/C matmenis tikrinkite pagal vyrių padėtį ir variklio modelį.

Atidarymas į išorę

WINGO taip pat galima montuoti vartams atidaryti į išorę, kaip parodyta toliau pateiktame brėžinyje. Numatykite pailgintą galinį laikiklį PLA6 ir patikrinkite, ar už pravažiavimo zonos yra pakankamai vietos. Technikas turi pakeisti variklio laidų kryptį pagal prijungimo schemą ir iš naujo patikrinti teisingą vartų varčių eiliškumą. Bendrojo laido negalima supainioti su apsauginiu PE laidu.

WINGO – montavimas, kai vartų varčia atsidaro į išorę

II. Priekinis laikiklis ir montavimo matmenys

WG4000 modeliui taikomas matmuo D = 700 mm. E matmenį pasirinkite pagal A reikšmę lentelėje. D yra montavimo matmuo pagal brėžinį; stūmoklio eiga yra kitas dydis. Laikiklį privirinkite prie tvirtos vartų varčios dalies; galima naudoti ir prisukamą laikiklį NICE PLA8.

A (mm) E (mm)
100 600
110 590
120 580
130 570
140 560
150 550
160 540
170 530
180 520
190 510
200 500
210 490
220 480
230 470

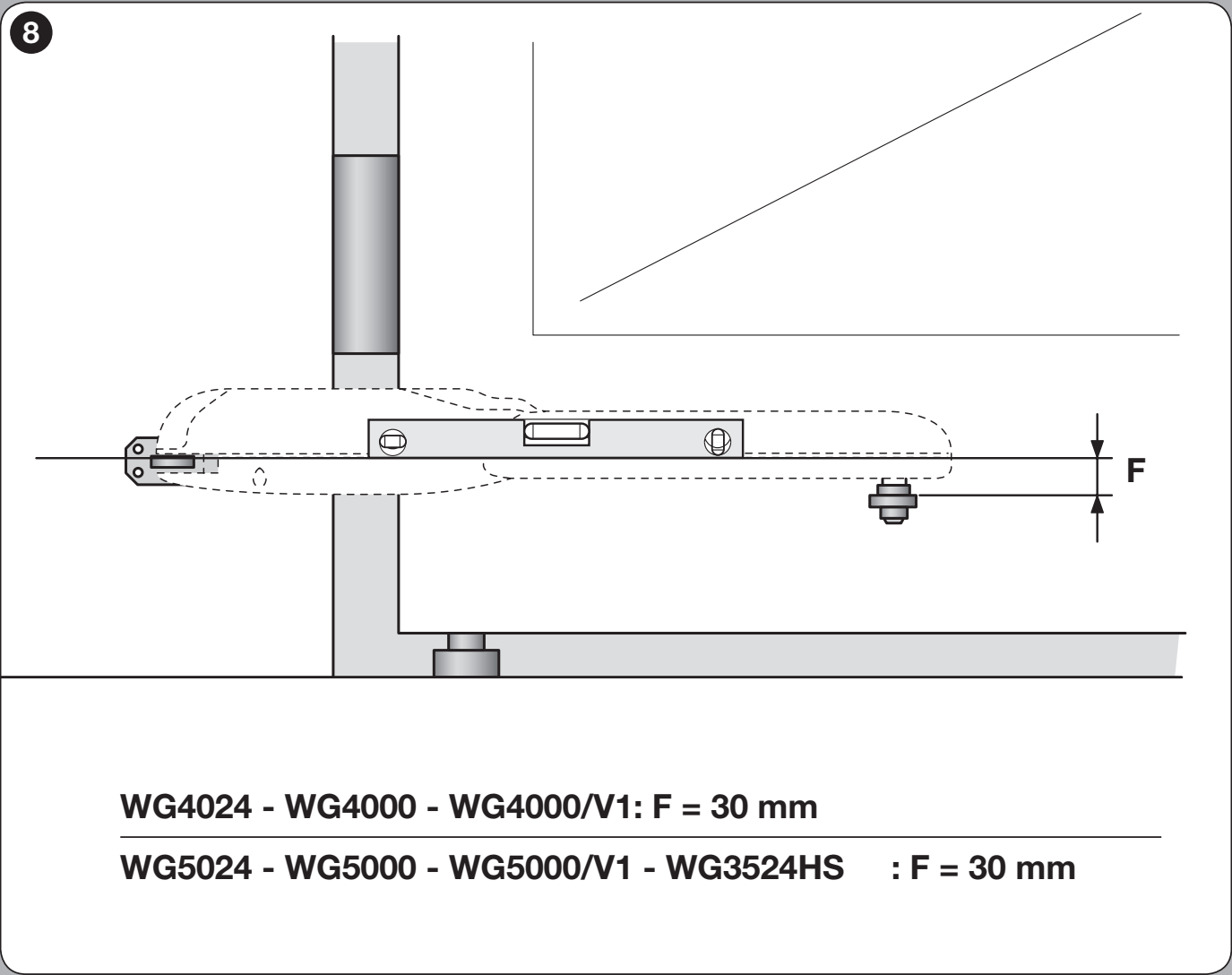

Priekinis tvirtinimo taškas ant vartų varčios yra F = 30 mm žemiau už galinį tvirtinimo tašką ant stulpelio, kaip parodyta paveikslėlyje. Tai nereiškia, kad visas variklis turi būti pasviręs: patikrinkite, ar jis tinkamai sumontuotas, naudodami gulsčiuką. Prieš suvirindami patikrinkite abi variklio padėtis ir ar laikiklį galima pritvirtinti prie vartų varčios.

WINGO – laikiklių aukščių skirtumas F = 30 mm

III. Variklio tvirtinimas

  1. Pritvirtinkite variklį prie galinio laikiklio pateiktu varžtu, poveržle ir veržle. Priveržkite veržlę, tada atsukite ją maždaug per 1/10 apsisukimo, kad liktų minimalus būtinas tarpas.
  2. Priekinę dalį pateiktomis detalėmis prijunkite prie laikiklio ir priveržkite, kaip parodyta paveikslėlyje.
  3. Rankiniu būdu patikrinkite visą eigą – neturi strigti ar būti veikiama šoninės apkrovos. Atblokavimo instrukcijos etiketę pritvirtinkite netoli pavaros.

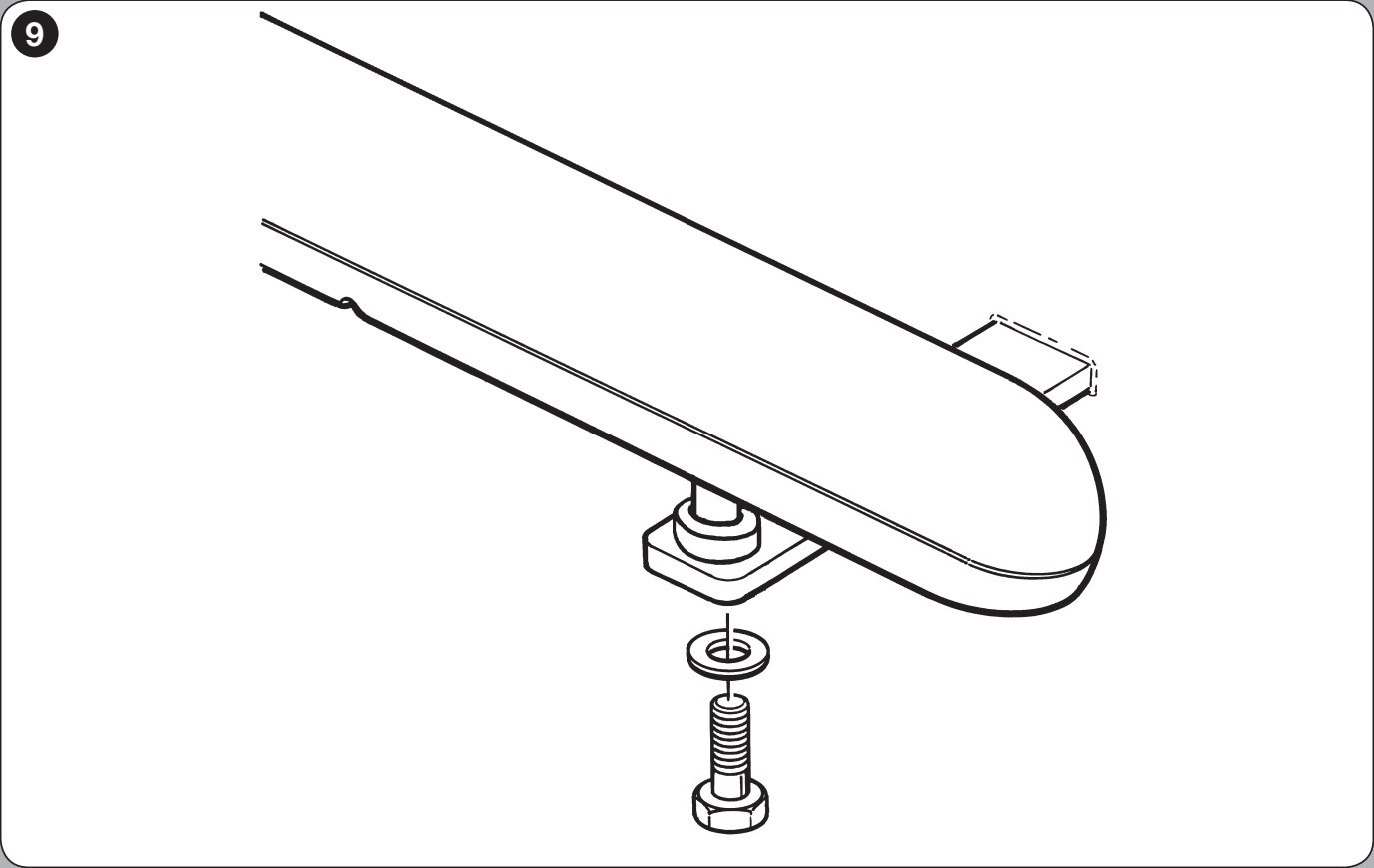

WINGO – galinio tvirtinimo varžtas, poveržlė ir veržlė

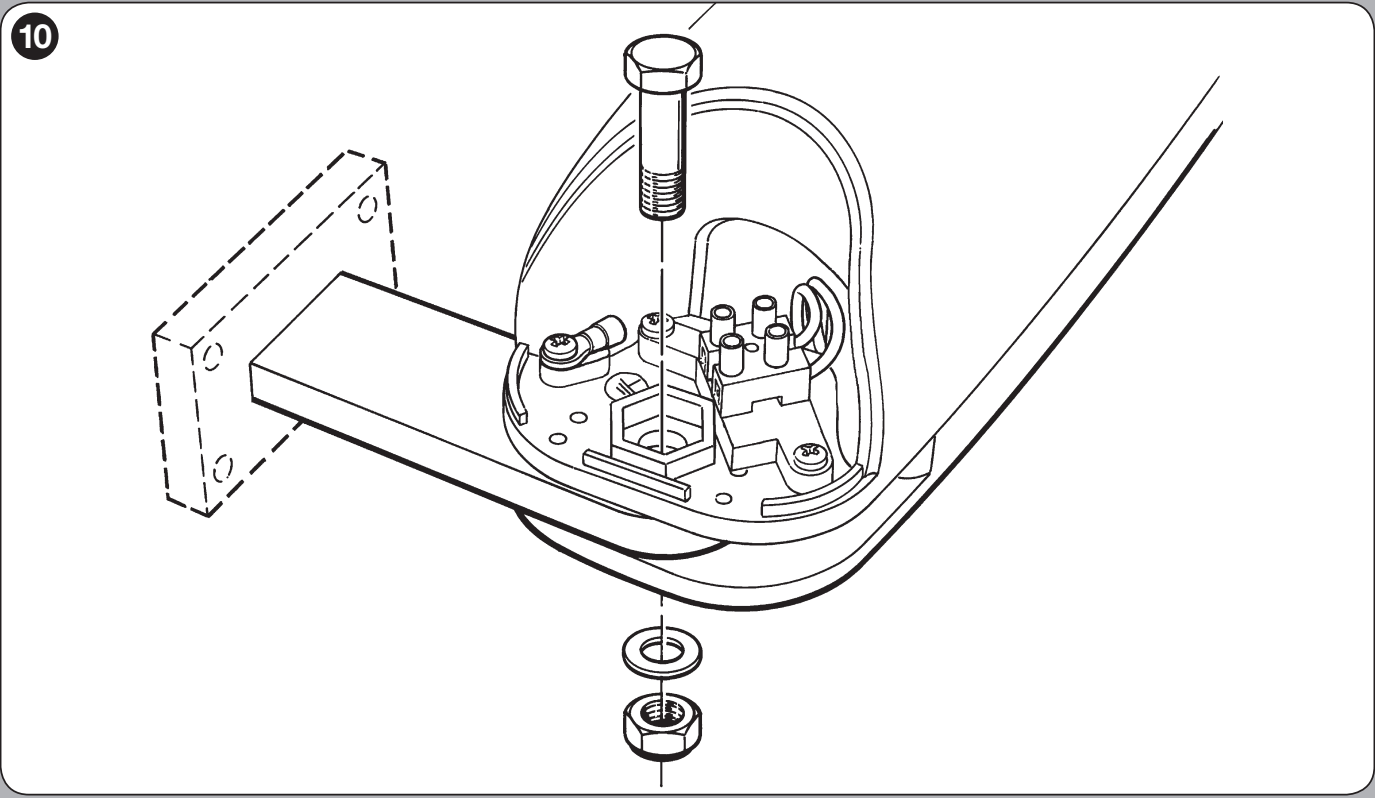

WINGO – priekinio laikiklio ir variklio jungtis

IV. Mechaninio ribotuvo nustatymas

Iš anksto sumontuotas ribotuvas mechaniškai nustato atidarymo padėtį; tai nėra elektrinis galinis jungiklis. Uždarymo padėtyje įrenkite tvirtą vartų atramą. MC800 atveju abiem kryptimis būtina įrengti mechaninius ribotuvus.

  1. Atjunkite maitinimą ir atblokuokite variklį.
  2. Atlaisvinkite mechaninio ribotuvo varžtą.
  3. Rankiniu būdu atidarykite vartų varčią iki norimos padėties.
  4. Pastumkite ribotuvą prie kaiščio ir priveržkite varžtą. Laikykitės matmens maks. 90 mm nurodyto ribotuvo nustatymo detalėje. Šis matmuo nėra visas variklio eigos ilgis; WG4000 atveju jis yra 320 mm.
  5. Rankiniu būdu uždarykite vartų varčią ir užfiksuokite pavarą. Tada atlikite visos sistemos mokymą ir bandymus.

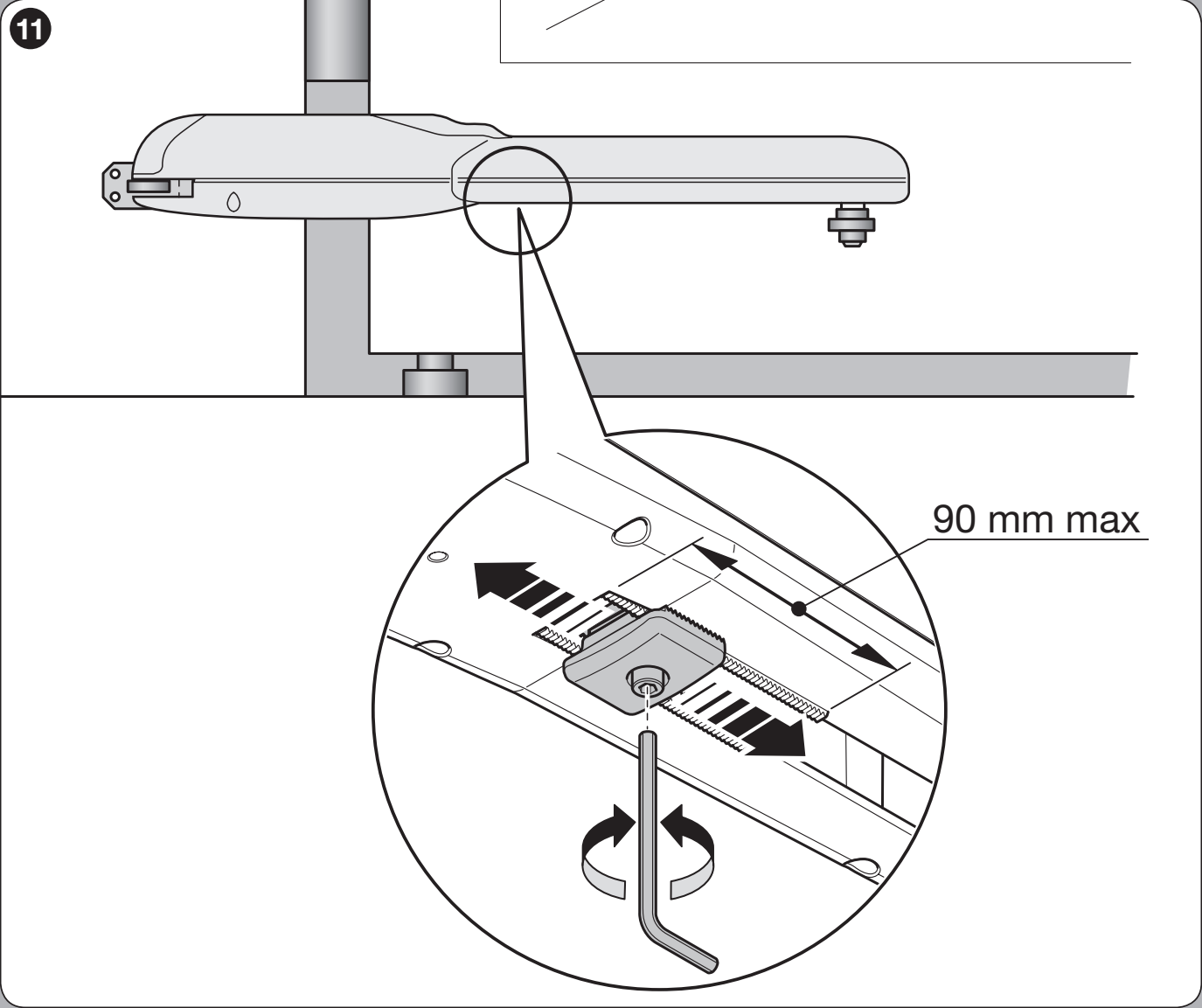

WINGO – mechaninio atidarymo ribotuvo nustatymas

Rankinis atblokavimas dingus elektrai

  1. Sustabdykite vartus, atjunkite maitinimą ir apsaugokite varčią nuo savaiminio judėjimo. Jei sumontuota elektrinė spyna, pirmiausia ją atrakinkite.
  2. Pastumkite spynos apsauginį dangtelį, įkiškite raktą ir pasukite jį pagal laikrodžio rodyklę.
  3. Pakelkite atblokavimo rankeną ir kontroliuokite jos judėjimą. Dabar vartų varčią galima judinti rankiniu būdu.
  4. Prieš įjungdami automatinį režimą, nuleiskite rankeną, pasukite raktą prieš laikrodžio rodyklę, ištraukite jį ir uždarykite apsauginį dangtelį. Patikrinkite, ar pavara užfiksuota.

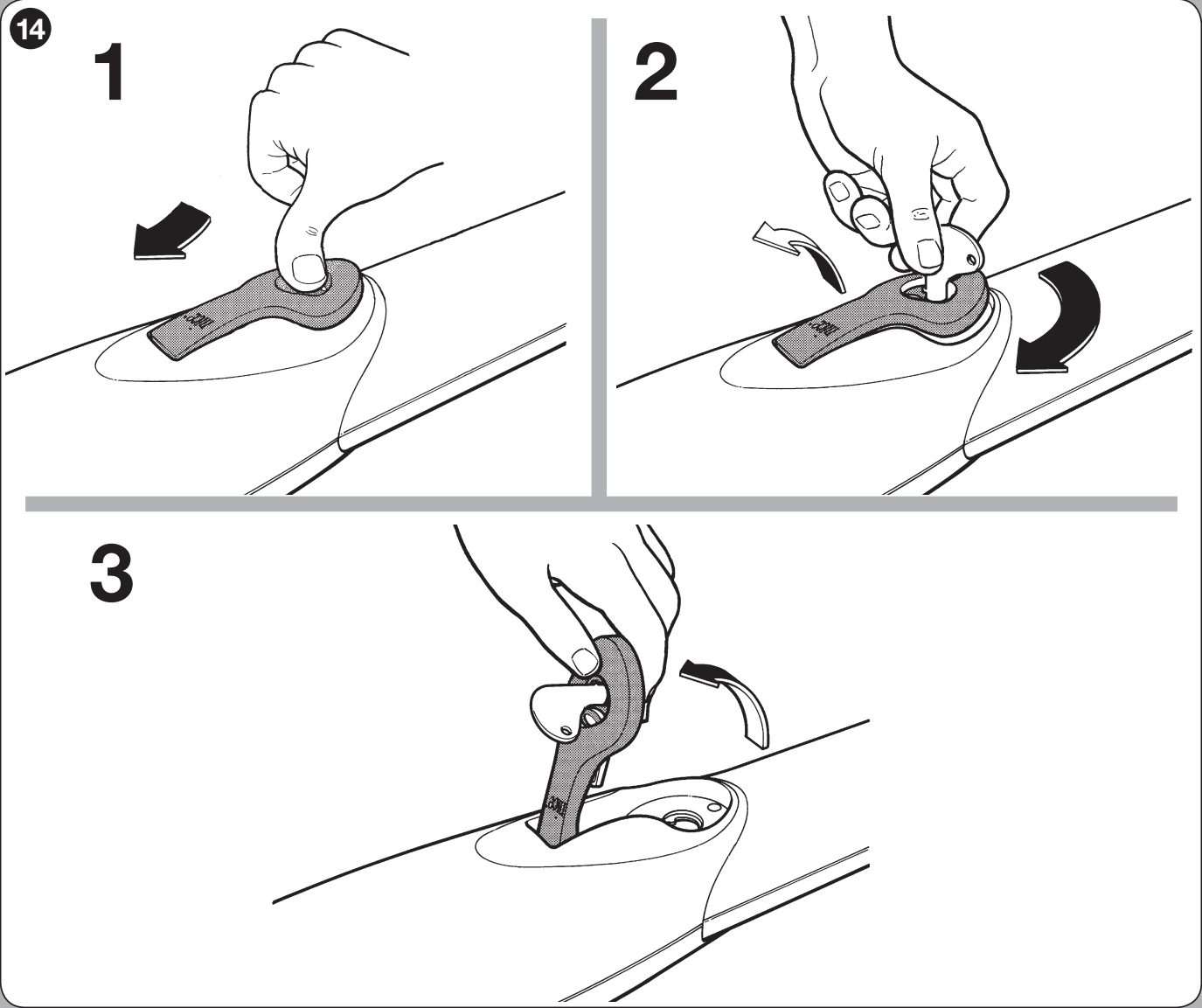

WINGO – atblokavimas raktu ir pakeliant rankeną

Jei vartai yra vienintelis įvažiavimas į sklypą, prieigą prie atblokavimo mechanizmo numatykite dar prieš montuodami. Gedimo atveju nebetęskite automatinio naudojimo, kol nenustatyta jo priežastis.

Kabelių tiesimas

Toliau nurodyti skerspjūviai ir ilgiai taikomi komplektui su MC800/MCA5R30. Maitinimo ir variklių kabelius tieskite atskirai nuo žemos įtampos signalinių kabelių, saugokite nuo vandens ir judančios vartų varčios, o pervaduose pritvirtinkite. Maitinimo grandinėje turi būti įrengta tinkama apsauga ir visiško atjungimo priemonė.

Grandinė Kabelis Ilgis pagal MC800
Maitinimas į valdymo bloką 3 × 1,5 mm² Iki 30 m; ilgesnei linijai – 3 × 2,5 mm², o prie automatikos įrenkite apsauginį įžeminimą pagal instrukciją.
Kiekvienas 230 V variklis 4 × 1,5 mm² Iki 10 m, įskaitant apsauginį PE laidą.
ELAC švyturėlis 2 × 1,5 mm² Iki 20 m.
BlueBUS fotoelementai 2 × 0,5 mm² Iki 20 m; nuo 20 iki 40 m – 2 × 1 mm², poliškumo nepaisoma.
Raktinis jungiklis 2 kabeliai 2 × 0,5 mm² Iki 50 m.
Elektrinė spyna 2 × 1 mm² Iki 10 m.
Antena RG58 Iki 20 m, rekomenduojama – mažiau nei 5 m.

Vien relinėms EPM fotoakutėms reikia ir maitinimo, ir signalinio kontakto; laidų skaičius priklauso nuo TX/RX schemos ir pasirinkto testavimo būdo. Visas MC800 kabelių tiesimas ir montavimas.

Variklio prijungimas ir priedų poliškumas

WG4000 yra 230 V kintamosios srovės variklis. Jo negalima jungti prie MC424L arba MC824H 24 V variklio išvesties. Variklio atidarymo / bendrąjį / uždarymo laidus ir apsauginį PE prijunkite pagal variklio ir valdymo bloko žymėjimą. Tai kintamosios srovės grandinė, o ne +/− poliškumas. Variklis neturi atskiro enkoderio laido ar elektrinių galinių jungiklių.

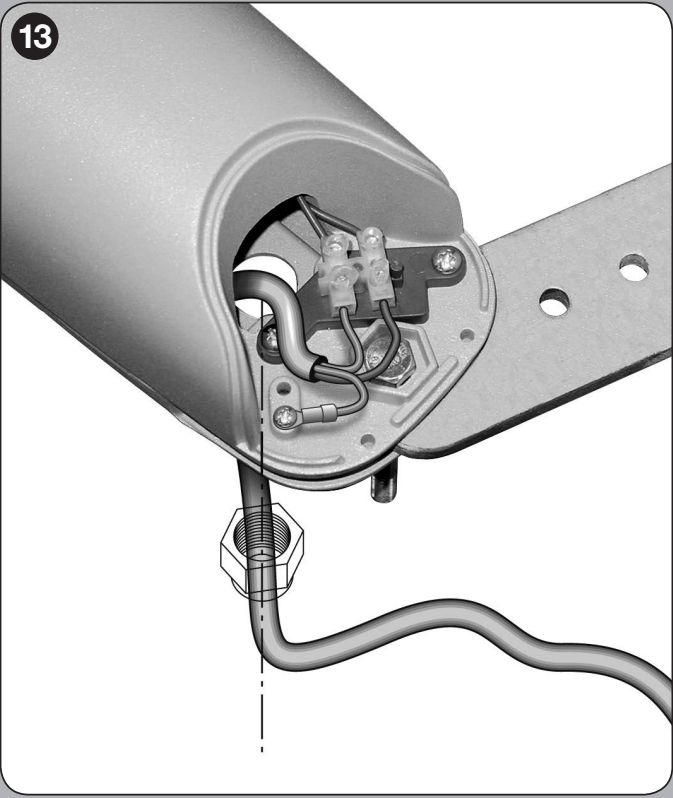

WINGO – originali variklio prijungimo ir kabelio įvado detalė

Kai prie MC800 prijungtas vienas variklis, naudokite M2. Kai prijungti du varikliai, M2 pirmasis atidaro, o M1 pirmasis uždaro. Norint pakeisti kryptį, sukeitžiami atitinkamo variklio kraštiniai krypties laidai; bendrasis laidas ir PE paliekami nurodytuose gnybtuose. Visus prijungimo darbus atlikite atjungę maitinimą.

3 / 4 – pagalbinis maitinimas 3 = 0 V (−), 4 = bendrasis +24 V DC (+), bendra didž. srovė 200 mA.
5 / 3 – OutSTB 5 = +24 V, 3 = −, perjungiamas fotoelementų maitinimas, didž. 4 W. Budėjimo režimu išjungiamas; nepainiokite su senesnės plokštės OGI gnybtu.
6 / 7 – BlueBUS Dviejų laidų maitinimas ir duomenys; poliškumo +/− nėra.
FLASH Savarankiškai mirksintis švyturėlis 230 V AC, didž. 21 W, pavyzdžiui, ELAC. Žemos įtampos ELDC nejunkite prie šios išvesties.
1 / 2 – ELS Elektrinė spyna 12 V AC, didž. 15 VA; DC poliškumo nėra.
4 / 13 – SbS Be potencialo NO žingsninio valdymo kontaktas; nejunkite prie jo išorinio maitinimo.
4 / 14, 4 / 15 Be potencialo NO kontaktai: atidarymas / uždarymas.
4 / 12 – STOP Išmoktas saugos įėjimas NO, NC arba 8,2 kΩ, atsižvelgiant į apsaugos prijungimą.
8 / 9 / 10 – AUX Veikiant relinių fotoelementų režimu: PHOTO / PHOTO1 / PHOTO2, bendras kontaktas 4; LP šviečia. Šiuo režimu įėjimas 11 yra STOP. Nenaudojami AUX įėjimai paliekami laisvi; nedėkite universalių jungčių.

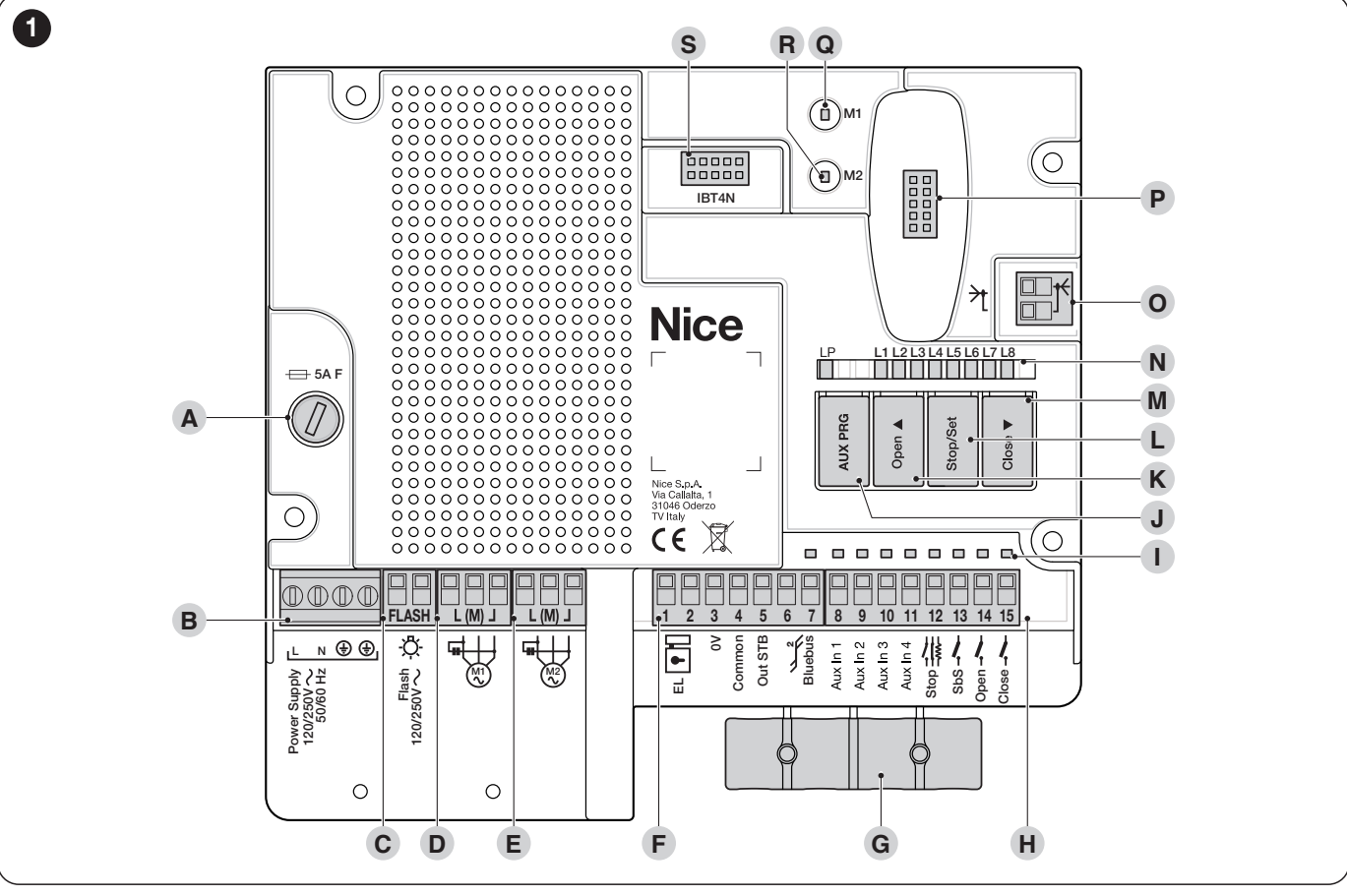

MC800 MCA5R30 – gnybtai, mygtukai, šviesos diodai ir imtuvo jungtis

Plokštėje yra mygtukai Open ▲, Stop/Set ir Close ▼, šviesos diodai L1–L8 ir mygtukas AUX PRG. Imtuvas jungiamas į SM lizdą. Išsamus atskirų gnybtų prijungimas.

Fotoelementai, testavimas ir saugos briauna

MC800/MCA5R30 palaiko ir relinius, ir BlueBUS fotoelementus, taip pat kombinuotą jungimą. AUX režimas, skirtas reliniams fotoelementams, nesuderinamas su AUX naudojimu elektriniams galiniams jungikliams; WINGO jų į AUX neišveda. TX/RX maitinimo jungimas turi atitikti „Standby“ arba fotoelementų testavimo režimą.

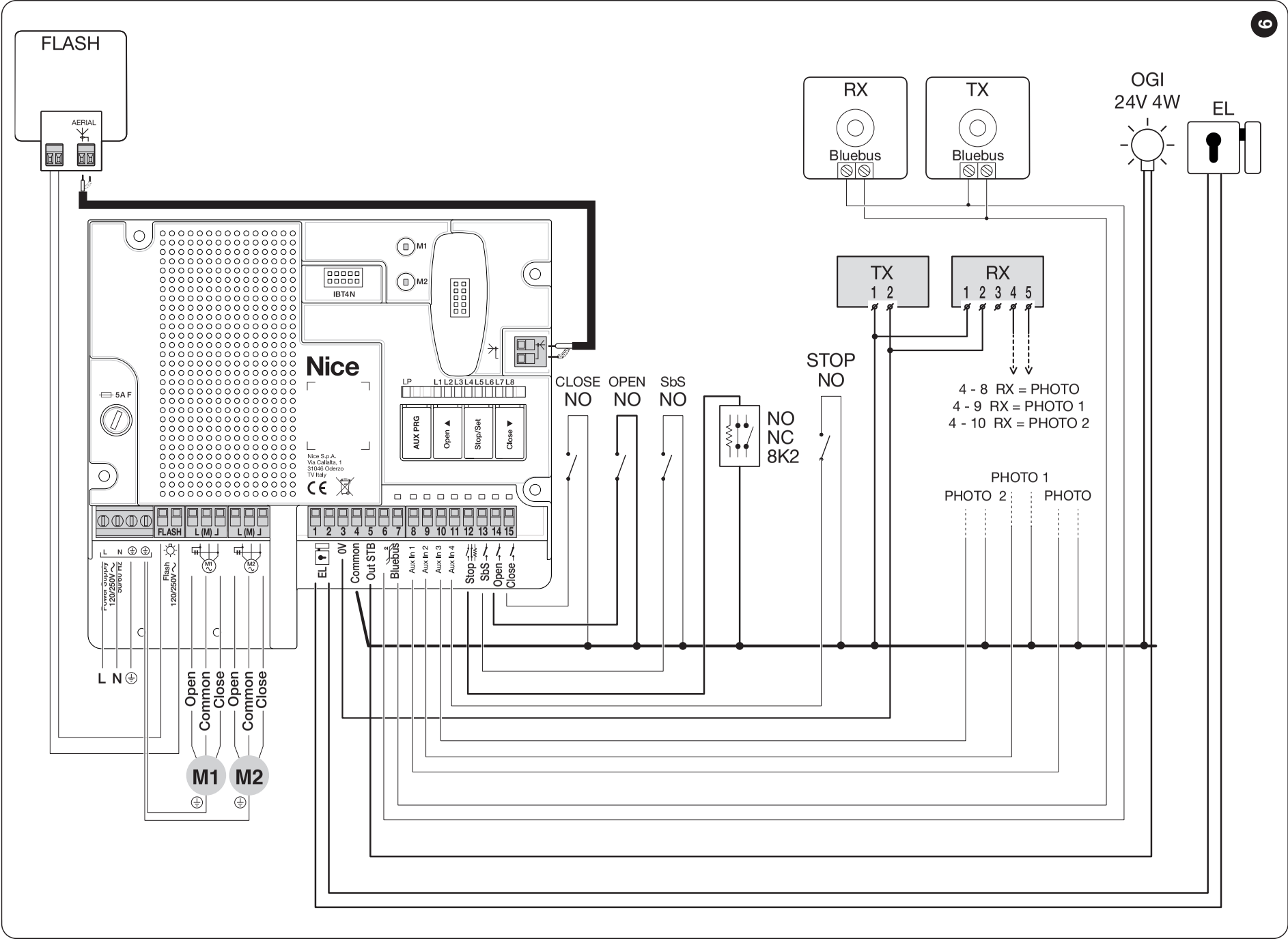

MC800 MCA5R30 – originali kombinuota relinių ir BlueBUS fotoelementų schema be fotoelementų testavimo ir be „Standby“ režimo

Schemoje pavaizduotas kombinuotas jungimas be fotoelementų testavimo, „Standby“ išjungtas. Kitam režimui naudokite jam skirtą schemą; neužtenka perjungti vieną jungtį. EPM, maitinamam nuolatine srove, galioja TX/RX 1 = +, 2 = −; RX 4 = COM, 5 = NC. COM/NC kontaktas jungiamas tarp 4 Common ir pasirinkto PHOTO įėjimo 8, 9 arba 10. Reliniai fotoelementai, fotoelementų testavimas ir „Standby“ režimas.

BlueBUS fotoelementus junkite lygiagrečiai dviem nepoliariniais laidais. To paties komplekto TX ir RX turi turėti tą patį adresą, o skirtingų komplektų adresai turi skirtis. Pakeitę jungimą, iš naujo aptikite įrenginius. BlueBUS fotoelementų adresavimas ir reakcijos.

Automatikoje su MC800 būtina naudoti jautrias saugos briaunas. Montuotojas parenka jų tipą ir vietą pagal prispaudimo vietas ir bandymų rezultatus. Fotoelementai apsaugo tik tą erdvę, kurią iš tikrųjų stebi. Saugos įtaisų prijungimas prie STOP įėjimo.

Pirmasis paleidimas su MC800 / MCA5R30

Prieš įjungdami patikrinkite, ar įrenginys tvirtai pritvirtintas, pavaros atblokavimas užfiksuotas, sumontuoti ribotuvai, tvarkingos linijos, teisinga variklių sukimosi kryptis, M1/M2 tvarka ir veikia visos apsaugos. Pirmą kartą judant vartams, jų judėjimo zona turi būti laisva, o technikas pasirengęs sustabdyti judėjimą.

  1. Įjungus maitinimą, BlueBUS turi mirksėti maždaug kartą per sekundę; prijungtų BlueBUS TX/RX šviesos diodai turi mirksėti, o FLASH turi būti užgesęs. Jei šios sąlygos netenkinamos, pirmiausia pašalinkite prijungimo klaidą.
  2. Įrenginių aptikimas: paspauskite ir laikykite Open ▲ + Stop/Set ir atleiskite, kai L1/L2 pradės greitai mirksėti, maždaug po 3 s. Sėkmingai atlikus procedūrą, STOP šviečia, o L1/L2 užgęsta. Atlikite procedūrą ir neprijungę jokių priedų.
  3. Automatinis padėčių išmokymas: paspauskite ir laikykite Stop/Set + Close ▼ ir atleiskite, kai L3/L4 pradės greitai mirksėti, maždaug po 3 s. Toliau M1 užsidaro, M2 užsidaro, M2 atsidaro, M1 atsidaro, M1 užsidaro, o M2 užsidaro iki atitinkamų ribotuvų. Jei naudojamas vienas variklis, veikia tik M2.
  4. Jei vietoj pirmojo uždarymo variklis atidaro vartus, nutraukite išmokymą paspausdami mygtuką Open arba Close. Atjunkite maitinimą, pakeiskite sukimosi kryptį ir iš naujo atlikite visą išmokymo procedūrą. Jei dvivėrių vartų varčios juda netinkama tvarka, pataisykite M1/M2 priskyrimą. Vieną variklį palikite prijungtą prie M2; jei sukimosi kryptis neteisinga, sukeiskite tik jo krypties laidus.
  5. Sėkmingą padėčių išmokymą patvirtina užgesę L3/L4 indikatoriai. Suveikus fotoelementui arba STOP, išmokymas nutraukiamas; pašalinkite priežastį ir pakartokite visą procedūrą.
  6. Patikrinkite pakartotinį atidarymą, uždarymą ir sustabdymą, kiekvieną saugos įtaisą, varčių persidengimą ir atblokavimą, taip pat išmatuokite visos sistemos jėgas. Eksploatuoti perduokite tik sėkmingai išbandytus vartus.

Bandant vien WINGO, vartus turi būti įmanoma pajudinti ranka ne didesne kaip 390 N. Tai didžiausia bandymo riba, o ne sunkiai judančių vartų norma ar smūgio jėgos nustatymas. Jėgas automatiniam judėjimui technikas įvertina atlikdamas atskirą matavimą.

Nustatymai ir valdikliai

Atskiras variklis neturi programavimo mygtukų ar radijo imtuvo. Jėga, pauzė, automatinis uždarymas, lėtinimas ir varčių uždelsimas nustatomi įmontuotame valdymo bloke. Pakeitę saugos parametrus, pakartokite bandymus. WINGO yra elektromechaninis; neįjunkite jam hidraulinių variklių slėgio palaikymo funkcijos.

MC800 programavimas ir lentelės · Rankinis ir mišrus padėčių išmokymas

Susiejant nuotolinio valdymo pultą, svarbus konkretus imtuvas ir jame išsaugotas kodavimas, ne vien dažnis. Dabartiniuose komplektuose yra OXIBD ir INTI2. Dvikrypčiam ON3EBD reikalingas palaikomas OXIBD; ON3ELR naudojamas su OXILR. Išorinę OXIBD anteną prijunkite tiesiai prie imtuvo pagal jo instrukciją, o ne automatiškai prie pagrindinės plokštės antenos įėjimo, nurodyto senesnėje schemoje.

Nuotolinio valdymo pultų susiejimas ir ištrynimas

Ką patikrinti iškilus problemai

Požymis Ką tikrinti
Variklis nejuda Maitinimą, ar atblokavimas užfiksuotas, STOP ir fotoelementus. Saugiklius ir elektros grandines technikas tikrina išjungęs maitinimą.
Variklis veikia, bet varčia nejuda Ar atblokavimas užfiksuotas, laikiklių jungtis ir mechanikos pažeidimus.
Varčia sustoja arba grįžta atgal Pirmiausia patikrinkite rankinį judėjimą, vyrius, ribotuvus ir kliūtis; tada – fotoelementus ir saugos nustatymus. Nedidinkite jėgos, kol nenustatėte priežasties.
Neteisinga kryptis arba seka Krypties laidus, o naudojant du variklius – ir M1/M2 priskyrimą. Vienas variklis paliekamas prijungtas prie M2; bendras laidas ir PE nesukeičiami.
Nuotolinio valdymo pultas neveikia, bet mygtukas veikia Bateriją, suderinamumą, pulto išmokymą ir imtuvo anteną.
Klaida pakeitus priedą Jungimą, maitinimą, AUX arba BlueBUS adresus ir pakartotinį įrenginių aptikimą.

Mirksėjimų skaičius ir taisymo procedūros: MC800 diagnostika. Valdymo bloko atstata, imtuvo ištrynimas ir padėčių išmokymas yra skirtingi veiksmai. Prieš atlikdami atstatą užsirašykite nustatymus ir vadovaukitės savo plokštės instrukcija.

Suderinami priedai

Priedus rinkitės pagal faktiškai naudojamą valdymo bloką, jo išėjimus ir įmontuotą imtuvą.

Kas Kodėl Tipas
Valdymo blokas Valdo vieną arba du variklius, priklausomai nuo pasirinkto modelio.
Įspėjamoji lemputė Įspėja apie judėjimą. Įtampa turi atitikti valdymo bloko išėjimo įtampą.
Fotoelementai Stebi pasirinktą vartų zoną. MC800/MCA5R30 pagal schemą leidžia derinti relinius ir BlueBUS fotoelementus.
Nuotolinio valdymo pultas Vartams valdyti nuotoliniu būdu.
Imtuvas Radijo imtuvą rinkitės pagal pultelių kodavimo sistemą. Išmaniam valdymui reikia konkrečios suderinamos sąsajos ir maitinimo šaltinio.
Antena Pagerina tinkamo imtuvo signalo priėmimą; laikykitės jo prijungimo schemos.
  • ABFKIT arba tinkama įspėjamoji lemputė su antena. ELDC turi anteną, tačiau jo žemos įtampos švyturėlio negalima jungti prie 230 V FLASH MC800. OXIBD atveju koaksialinis kabelis jungiamas tiesiai prie imtuvo.
Klaviatūra Vartų valdymas per atitinkamą imtuvą arba dekodavimo sąsają; pats duomenų elementas nėra tiesioginis NO kontaktas.
Raktinis jungiklis

Vartams valdyti raktu per jungiklį, kabeliu prijungtą prie pavaros bet kurioje vietoje.

  • montuojamas ant paviršiaus, su paprastu cilindru EKS
  • montuojamas ant paviršiaus, su europiniu cilindru, EKSEU
  • įleidžiamas, su paprastu cilindru EKSI
  • įleidžiamas, su europiniu cilindru EKSIEU
Kortelių skaitytuvai Vartų valdymas per atitinkamą imtuvą arba dekodavimo sąsają; pats duomenų elementas nėra tiesioginis NO kontaktas.
  • ERA atsakiklio skaitytuvas ETPB
Elektrinės spynos Papildomas vartų varčios užrakinimas, atsižvelgiant į konstrukciją ir apkrovą; MC800 ELS išėjimas: 12 V AC / 15 VA.

Orientacinis eksploatavimo laikas

Sudėkite atitinkamus svorio ir ilgio indeksus, tada pridėkite kitų veiksnių įtaką. Kiekvienoje svorio arba ilgio grupėje naudokite tik vieną atitinkamą eilutę. Pagal bendrą procentinę vertę grafike nustatykite orientacinį ciklų skaičių.

Visos automatikos savybėsIndeksasEksploatavimo trukmės grafikas
Vartų varčios svoris daugiau kaip 100–200 kg → 10 %
daugiau kaip 200–300 kg → 20 %
daugiau kaip 300–400 kg → 30 %

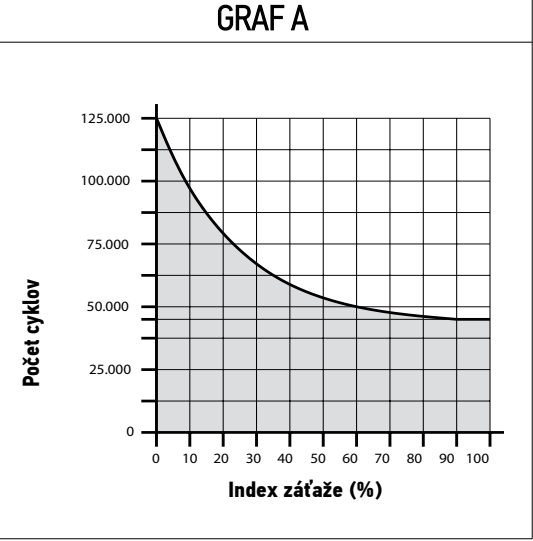

WINGO – orientacinis ciklų skaičius pagal apkrovos indeksų sumą

Vartų varčios ilgis 1–2 m → 20 %
Temperatūra / drėgmė Aukštesnė nei +40 °C arba žemesnė nei 0 °C temperatūra, arba didesnė nei 80 % drėgmė → 20 %
Nepermatoma varčia 15 %
Vėjuota vietovė 15 %

Grafike pateiktas įvertis, darant prielaidą, kad techninė priežiūra atliekama reguliariai; tai nėra garantuotas metų ar ciklų skaičius. Jis negali pakeisti leistino vartų varčios svorio ir ilgio grafiko. Montuotojas įvertina visos vartų sistemos eksploatacinę apkrovą ir saugos reikalavimus.

Techninė priežiūra ir saugus naudojimas

Ne rečiau kaip kas 6 mėnesius patikrinkite tvirtinimo elementus, laikiklius, vyrius, susidėvėjimą, koroziją, sraigto tepimą, atramas, atblokavimo mechanizmą ir kabelius. Po techninės priežiūros specialistas iš naujo patikrina judėjimą ir visas apsaugos priemones. Jei vartai naudojami intensyviai, techninės priežiūros intervalą nustatykite pagal eksploatavimo sąlygas.

Vartams judant, nelieskite variklio ar varčios; pro vartus eikite tik jiems visiškai atsidarius ir sustojus. Vaikams draudžiama žaisti prie vartų ar su valdymo pulteliais. Jei vartuose yra varteliai, juos atidarius automatikos paleisti neturi būti įmanoma. Reguliariai pašalinkite kliūtis ir nuvalykite fotoelementų langelius. Jei girdimas neįprastas garsas, pastebimas pažeidimas arba vartai juda savaime, atjunkite maitinimą ir pasirūpinkite remontu.

NICE WINGO WG4000 techniniai duomenys

Tipas Vienos varčios negrįžtamoji elektromechaninė pavara be integruoto valdymo bloko.
Variklio maitinimas 230 V AC / 50 Hz
Maksimali / vardinė srovė 1,5 A / 0,5 A
Maksimali / vardinė įėjimo galia 200 W / 130 W
Eiga 320 mm
Greitis be apkrovos 0,016 m/s
Maksimali / vardinė jėga 1 500 N / 500 N
Ciklų per valandą 30, esant vardinei jėgai; rezultatas priklauso nuo montavimo sąlygų.
Apsaugos laipsnis IP44
Darbinė temperatūra −20 iki +50 °C
Izoliacijos klasė F
Matmenys 770 × 98 × 95 mm (ilgis × plotis × aukštis)
Variklio svoris 6 kg
Mechaninė atrama Iš anksto sumontuota atidarymo atrama; uždarymo padėtyje naudojama fiksuota vartų atrama.

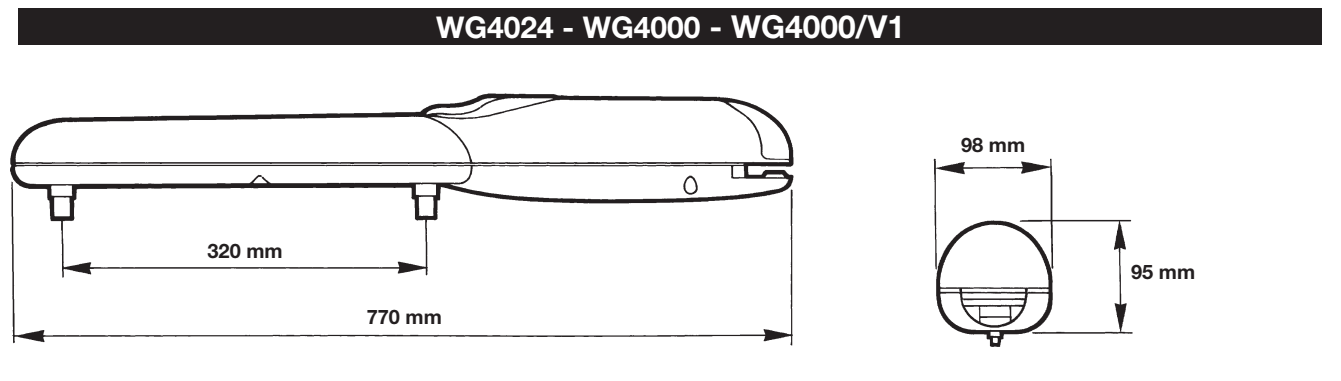

NICE WINGO WG4000 – variklio matmenys ir eiga
